Регулятор расхода
Иллюстрации
Реферат
Изобретение относится к области гидроавтоматики и может быть использовано в системах автоматического управления энергоустановками. Целью изобретения является улучшение эксплуатационных характеристик регулятора . Регулятор расхода содержит корпус 1 с каналами входа 2 и выхода 3, цилиндрическую камеру 4 с каналами 5 и 6 управляющего давления, поршневой чувствительный э-лемент 7. Выполнение канала 2 входа коаксиальным цилиндрической камере 4 и установка на одном из каналов управляющего давления калиброванного жиклера 15 позволяет достигнуть поставленной цели. 1 ил. сл 00 С71 -vj СО ю со
СОЮЗ СОВЕТСНИХ
СОЦИАЛИСТИЧЕСНИХ
РЕСПУБЛИК
„„SU, 1357923 А1 (51)4 G 05 D 7 00
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ б
4 )
1 изобретения является улучшение эксплуатационных характеристик регулятора. Регулятор расхода содержит корпус
1 с каналами входа 2 и выхода 3, цилиндрическую камеру 4 с каналами 5 и
6 управляющего давления, поршневой чувствительный элемент 7. Выполнение канала 2 входа коаксиальным цилиндрической камере 4 и установка на одном из каналов управляющего давления калиброванного жиклера 15 позволяет .достигнуть поставленной цели. 1 ил. ур Пy
ГОСУДАРСТ8ЕННЫЙ НОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4022143/24-24 (22) 07.02.86 (46) 07.12.87. Бюл. Р 45 (72) Г, А. Копков (53) 621.646(088.8) (56) Авторское свидетельство СССР У 221445, кл. F 01 L 5/10, 1967, (54) РЕГУЛЯТОР РАСХОДА (57) Изобретение относится к области гидроавтоматики и может быть использовано в системах автоматического управления энергоустановками. Целью
12
135 7923
Изобретение относится к гидроавтоматике и может быть использовано, например, в регуляторах расхода систем автоматического управления энер-гоустановками.
Целью изобретения является улучшение эксплуатационных характеристик регулятора при работе на загрязненной рабочей жидкости за счет обеспечения осциллирующих осевых перемещений золотникового чувствительного элемента.

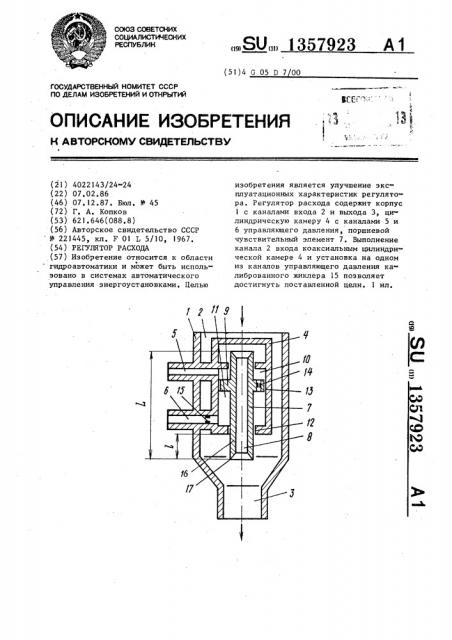

На чертеже изображен регулятор расхода, Регулятор расхода содержит корпус
1 с каналами входа 2 и выхода 3, цилиндрическую камеру 4 с каналами 5 и 6 управляющего давления, поршневой чувствительный элемент 7 с осевым каналом 8 и поршнем 9, Поршневой чувствительный элемент 7 установлен в цилиндрической камере 4 и разделяет ее па две полости IO и 11„ которые сообщены соответственно с каналами
5 и 6 управляющего давления. Поршневой чувствительный элемент 7 установлен в цилиндрической камере 4 с калиброванными зазорами 12 и 13. В поршне 9 размещен калиброванный жиклер 14.
Канал 2 входа выполнен коаксиально цилиндрической камере 4. В одном из каналов управляющего давления, например 6, установлен калибровочный жиклер 15. Одна из концевых частей поршневого чувствительного элемента
7, а именно 16, расположена вне цилиндрической камеры 4. Кромка 17 концевой части 16 образует с коническим участком корпуса 1 дросселирующее сечение.
Регулятор расхода работает следуюцим образом.
Командный сигнал на управление гидравлическим сопротивлением устройства подается в виде перепада давления (йР) между каналами 5 и 6. При действии перепада QP на поршень 9 на поршневом чувствительном элементе 7
«озникает перемещающая сила и гидравлическое сопротивление регулятора меняется.
Осциллирующие перемещения на всем протяжении хода поршневого чувствительного элемента 7 достигаются в регуляторе расхода следующим образом.
При появлении перепада Р через жиклеры 14 и 15 и зазоры 12 и 13 устанавливается переток рабочей жидко5
25 °
55 сти. По условиям работы агрегата автоматики, например регулятора расхода, давление рабочей жидкости в каналах 5 и 6 выше, чем в канале 2 входа. При протекании потока в канале, образованном концевой частью 16 и стенкой корпуса 1, турбулентные пульсации действуют на концевую часть
16 вызывая его поперечную вибрацию.
Амплитуда вибрации равна величине калиброванных зазоров 12 и 13. Коэффициент расхода калиброванных зазоров
l2 и 13 зависит от расположения поршневого чувствительного элемента 7 относительно стенок цилиндрической камеры 4.
Поперечная вибрация концевой части 16 вызывает перемещение поршневого чувствительного элемента 7 относительно стенок цилиндрической камеры 4 и, следовательно, пульсацию расхода и давления в междужиклерной полости 11. Последнее и вызывает осциллирующие перемещения возвратнопоступательного поршневого чувствительного элемента 7 вдоль его оси.
Канал 2 входа выполнен кольцевым с целью устранения постоянной составляющей боковой гидродинамической силы, действующей на поршневой чувствительный элемент 7 от потока, Постоянная составляющая боковой силы прижимает поршневой чувствительный элемент 7 к стенкам цилиндрической камеры 4 и затрудняет появление поперечной вибрации.
Величину амплитуды осевых перемещений поршневого чувствительного элемента 7 ограничивают, исходя из следующего условия: колебания гидравлического сопротивления поршневого чувствительного элемента 7 не должны заметно нарушать устойчивости процесса, протекающего в энергетической установке.
Величину амплитуды осевых осциллирующих перемещений можно менять, изменяя площадь и соотношение площадей жиклеров 14 и 15 и зазоров 12 и 13.
Последнее выполняется калибровкой жиклеров.
При выполнении длины концевой части 16 менее 0,1 длины поршневого чувствительного элемента 7 плечо приложения равнодействующей турбулентных пульсаций давления уменьшается и вибрация поршневого чувствительного элемента 7 может не возникать.
1357923
Составитель T. Задворная
Редактор И. Шулла Техред М.Ходанич Корректор Л. Пилипенко
Заказ 5997/48
Тираж 863 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
Формула и з о б р е т е н и я
Регулятор расхода, содержащий корпус с каналами входа и выхода, цилиндрическую камеру с каналами управляю5 щего давления, поршневой,чувствительный элемент с осевым каналом, установленный в цилиндрической камере и разделяющий ее полость на две поршневые полости, сообщенные с каналами управляющего давления, причем одна из концевых частей поршневого чувствительного элемента расположена вне цилиндрической камеры, в канале выхо-. да, отличающийся тем, что, с целью улучшения эксплуатационных характеристик регулятора при работе на загрязненной рабочей жидкости эа счет обеспечения осциллирующих осевых перемещений золотникового чувствительного элемента, канал входа выполнен коаксиально цилиндрической камере, а в одном из каналов управляющего давления установлен калиброванный жиклер.
