Реферат



Изобретение относится к электромашиностроению , в частности к сбор-; ке вертикальных гидроагрегатов.Целью изобретения является упрощение технологии . В процессе сборки гидроагрегата вьшолняют взаимное центрирование вала ротора 1 генератора, валанадставки 3 и вала турбины 2, жестко их соединяют, проверяют линию вала гидроагрегата путем его вращения при фиксированном верхнем подшипнике 4, затем исправляют линию вала гидроагрегата перемещением вала-надставки 3 в радиальном направлении относительно вала ротора 1 генератора в сторону максимальной величины биения.3 ил. (О Фиг.З

СОЮЗ СОВЕТСКИХ

СОЦИАЛ ИСТИЧЕСНИХ

РЕСПУБЛИК 5ц 4 Н 02 К 15/00

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

fl0 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3852954/24-07 (22) 06.02.85 (46) 07.12.87. Бюл. И 45 (71) Ленинградское электромашиностроительное объединение "Электросила" им. С.M.Kèðîâà (72) А,Б.Авроров, А.С.Орлов, Г.Б.Пинский и И.Д.Мацилевич (53) 621.313.001.4. (088.8) (56) Полушкин К.П. Монтаж гидроагрегатов. — Л.: Энергия, 1977, с. 370—

371. (54) СПОСОБ СБОРКИ ВЕРТИКАЛЬНОГО ГИДРОАГРЕГАТА

„„SU„„>35S042 1 (57) Изобретение относится к электромашиностроению, в частности к сборке вертикальных гидроагрегатов.Целью изобретения является упрощение технологии. В процессе сборки гидроагрегата выполняют взаимное центрирование вала ротора 1 генератора, валанадставки 3 и вала турбины 2, жестко их соединяют, проверяют линию вала гидроагрегата путем его вращения при фиксированном верхнем подшипнике 4, затем исправляют линию вала гидроагрегата перемещением вала-надставки 3 в радиальном направлении относительно вала ротора 1 генератора в сторо. ну максимальной величины биения,3 ил, 1

Изобретение относится к электромашиностроению, в частности к сборке вертикальных гидроагрегатов.

Цель изобретения — упрощение технологии исправления линии вала гидроагрегата.

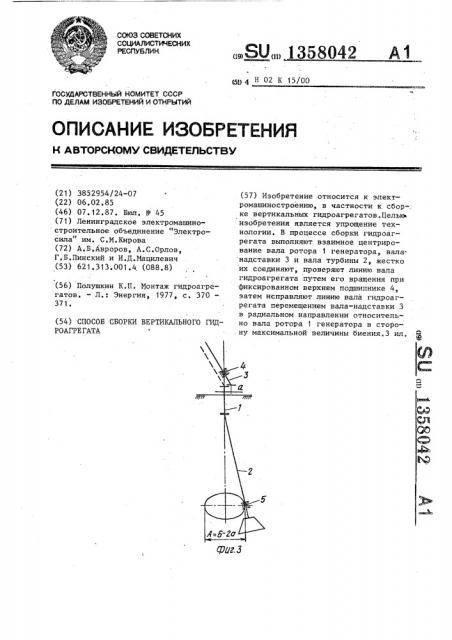

На фиг. 1 изображен вертикальный гидроагрегат в собранном виде, на фиг. 2 — схема вертикального гидроагрегата, имеющего бой" в турбинном подшипнике; на фиг. 3 — то же, со смещенным валом-надставкой.

Способ сборки вертикального гидроагрегата осуществляют следующим образом.

Прицентровывают втулку ротора. 1 к фланцу вала турбины 2, обеспечивая параллельность сопрягаемых плоскостей. Затягивают фланцевое соединение болтами. Устанавливают на верхний фланец втулки ротора вал-надставку 3, центрируют и фиксируют его болтами. Проверяют положение линии вала агрегата путем его вращения на о

180 или 360 при фиксированном верхнем генераторном подшипнике 4.

Для этого устанавливают индикаторы в верхней части вала-надставки, у боковой поверхности фланца валанадставки, у боковой поверхности фланца вала турбины и шейки турбинного подшипника. Все индикаторы ус танавливают в одной вертикальной плоскости. Измерения показаний индикаторов производят при прокрутке агрегата B восьми шестнадцати равномерно расположенных точках по окружности.

В случае„ если показания индикаторов превышают установленные нормы, требуется исправление линии вала. Определяющим является показание боя турбинного вала в районе турбинного подшипника, что связано с большими длинами этих валов.

8042

Анализируют полученные данные и исправляют линию вала агрегата путем перемещения вала-надставки в радиаль" ном направлении. Для чего вал-над5 ставку отсоединяют от ротора, поднимаЪт на высоту 200-300 мм и фиксируют в этбм положении.

Производят подготовительные работы по смещению вала-надставки относительно фланца втулки ротора. Опускают вал-надставку и устанавливают на фланец втулки ротора, смещая валнадставку в сторону максимального биения вала в зоне турбинного подшипника 5. Затем фиксируют вал-надставку болтами, В результате биения вала в турбинном подшипнике 5 уменьшается на величину смещение вала-надставки °

Затем производят контроль линии вала агрегата путем проверки радиальных биений в различных сечениях, о

Для выполнения рассмотренной опе" рации выполняют радиальный зазор меж25 ду внутренним отверстием фланца ротора и буртиком фланца вала-надставки.

Ф о р м у л а и з о б р е т е н и я

Способ сборки вертикального гидроагрегата, включающий взаимное центрирование вала ротора генератора,вала-надставки и вала турбины, жесткое соединение их между собой, проверку линии вала гидроагрегата путем его

35 вращения при фиксированном верхнем подшипнике с одновременным определением величин радиальных биений в заданных сечениях и исправление линии вала гидроагрегата, о т л и ч аю шийся тем, что, с целью упрощения технологии, исправления линии вала гидроагрегата, производят перемещением вала-надставки в радиальном направлении относительно вала

45 ротора генератора в сторону максимальной величины биения.

1358042
