Термопластичная полимерная композиция
Патент 1358374
Авторы
Классы МПК
Термопластичная полимерная композиция
Иллюстрации
Реферат
Изобретение относится к термопластичт«« композициям, содержащим поликарбонат или полисульфон на основе дифениполпропана, которые могут быть испольэова{1Ы для изготовления коиструкционгалс, электротехнических, светотехнических изделий сложной конфигура1уш , с резким переходом по толщине . Изобретение позволяет облегчить -выемку из форм изделий сложной конфигурации (адгезия к металлу при 130- 140°С снижается с 3,5-10 до (0,9- 1,7) Ю МПа, повысить гидролизостойкость (показатели светопропускания, удлинения, прочности при растяжении после кипячения в воде либо сохраняют исходные числовые значения , либо снижаются незначительно) за счет использования в термопластичной полимерной композиции, содержащей поликарбонат или полисульфон

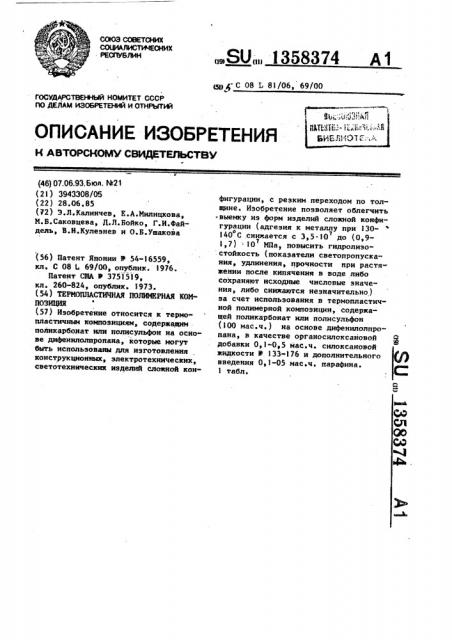

СООЭ СОВЕТСНИХ
СОЦИАЛИСТИЧЕСНИХ
РЕСПУБЛИН ц11 С 08 L 81/06, 69/00
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Н А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
00 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (48) 07.06.93.Бюя, 1е21 (21) 3943308/05 (22) 28.06.85 (72) Э.Л.Калннчев, Е.А.Иилицкова, И.В.Саковцева, Д.Л.Бойко, Г.И.Файдель, В.Н.Кулезнев и О.Б.Ушакова (56) Патент Японии У 54-!6559, кл. С 08 L 69/00, опублик. !976.
Патент США Р 3751519, кл. 260-824, опублик. 1973. (54) ТКРИОПЛАСТИЧНАЯ ПОЛИИЕРНАЯ КОИПОЗИЦИЯ (57) Изобретение относится к термопластичным композициям, содержщкнм поликарбонат или полисульфон на основе дифенилолпропана, которые могут быть использованы для изготовления . конструкционных, электротехнических, светотехнических иэделий сложной коиÄSUÄÄ 1358374 А1 фигурации, с резким переходом по толщине. Изобретение позволяет облегчить
-выемку из форм изделий сложной конфигурации (адгезня к металлу при 130140 С снижается с 3,5.10 до (0,91,7) 10 МНа повысить гндролизостойкость (показатели светопропускания, удлинения, прочности при растяжении после кипячения в воде либо сохраняют исходные числовые значения, либо снижаются незначительно) эа счет использования в термопластичной полимерной композиции, содержащей поликарбонат или полисульфон (100 мас.ч.) на основе дифенилолпропана, в качестве органосилоксановой Я добавки 0,1-0,5 мас.ч. силоксановой жидкости В 133-176 и дополнительного введения 0,1-05 мас.ч. парафина.
1 табл.
1 135837
Изобретение относится к термопластичным композициям, содержащим поликарбонат или полисульфон на основе дифенилолпропана, используемым для изготовления конструкционных, электротехнических, светотехнических изделий сложной конфигурации, с резким переходом по толщине, армированных 66 16
Целью изобретения является облегчение выемки из форм изделий сложной конфигурации, повышение гидролизостойкости.
Силоксановая жидкость К 1.33-176 выпускается по ТУ-6-02-1233-82 представляет собой смесь полиметилфенилсилоксанов с т.кип. 300-310 С, т.застыв. 109 С, кииематнческой вязK0cTblo 4 сеСте 20
Изобретение иллюстрируется следующими примерамн
Для более равномерного распределении небопьинк количеств добавок в полимере предварительно получают 25 концентрат.,Дпя этого грубо измельченный парафин (т.пл, 67 С) растворяют в снлоксанОВОЙ жидкостиу смеййвжбч с порошком полнкарбоната нлн полисульфойа до Фчжогеннойо состояния м иолу 30 чают 10»3ЬЖ"4зае концентраты, которые затем вводят .в композицию с учетом концентрации полимера и добавок.
П р и и е р 3, 106 мас,ч, поликарбоната (показатель текучести pacnaaassa a7,8 rr/16 wats при 28О С, saatrpyssк@ 2,3ф кг) смешивают с 6,5 иас.ч» парафина и 0,5 мас.ч. силоксановой жидкостй У 333««176 (в виде концентрата)» смесь сушат, зкструдируют при 4О
4 2
280 "С, гранулнруют и Отливают диски диаметром 50 мм и толщиной 2 мм.
Пример ы 2 и 3. Отливают образцы сложной конфигурации с резкими переходами по толщине. Состав и свойства композиции по примерам 2 и 3 приведены в таблице.
Пример 4. 100 мас.ч. полисульфона с логарифмической вязкостью (0,5Х-ного раствора в хлороформе при
20 С) 0,41 смешивают с 0,3 мас.ч. парафина и 0,3 мас.ч. силиконовой жидкости. Смесь экструдируют при
290-300 С, гранулнруют и отливают при
300 С образцы.
Пример 5. По примеру 4, состав приведен в таблице.
Ф о р и у л а изобретения Термопластичная полимерная композ щия, включающая поликарбонат или полисульфон на основе дифенилолпроиана и органосилоксановую добавку, отличающаяся тем, что, с целью облегчения выемки из форм
asäàëèÚ сложной конфигурации, повышения гидролизостойкости, в качестве органосилоксановой добавки она соцер жит силоксаиовую жидкость " 133176 и дополнительно — парафин прн следующем соотношении компонентов, мас чае
Поликарбонат нлн полисульфон на основе дифенилолпронана 100
Сииоксановая жидкость
И 133-176 0,1--0„5
Парафин 0,1-0,5
l 358374 ь ь ь
Я о ф л
Ф ф е л
an л !
О«an
00 Ф!
»
1 и о
CI L и
I 0I CC У.
neоХ ч/1 ь
О
r а еч в а
1" — б л
Я ь
1 1
Ю
«/1 «О
Я A о ь
I 1
1 I ф ю о
Я A о о
1 I
1 о
Р
I" ж о
I Ы ь
an
Е Ю
Ф) 4Ч О л е л г О «О! zt с л о с
1«Л л
1
Ф«Ъ
Я о с м о с л е л
1I
I с
CO
C4a an
CO и
Я ь л
Я фс л« л
an О
Я а л о
A о Э
Ю о
1 I e
CO
1 и а л
Ю с
М \
I С ь
Л CIa е
° t
A о
an
1 о ф ф о л
Я Я
О л ф л л
A о ю
CI
Ф«4
A ф CO
«3 1
4l
Ф к а
Ю
Я g ь
Ю
I I 1 I с с
1 — 4 1 1
3 Й
3(1 а е
ы 3
В «A « м 1
2 0 М
Х CC М ,6 «
Я 2
2 л е
Cl Х а
4= 41358374 сч е
