Способ выкапывания корнеклубнеплодов и лука

Способ выкапывания корнеклубнеплодов и лука

Иллюстрации

Показать все

Реферат



Изобретение относится к области сельскохозяйственного производства, в частности к способам уборки корнеклубнеплодов . Способ выкапывания корнеклубнеплодов осуществляется при движении машины вдоль рядков убираемой культуры. Лемех 4 подрезает пласт, который опускается по скошенной задней поверхности. Лапы 3 теребильного аппарата 2 захватывают за ботву корнеклубнеплоды и выдергивают их из пласта в зоне падения. При этом выдергивание убираемой культуры осуществляют под прямым углом к поверхности пласта, сходящего со скошенной задней поверхности лемеха. 1 ил. / / (Л со СП 00 00 со

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (50 4 A 01 D gl 02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHGMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4029154/30-15 (22) 24.02.86 (46) 15.12.87. Бюл. № 46 (71) Пензенский сельскохозяйственный институт (72) Н. П. Ларюшин и К. 3. Кухмазов (53) 631.358 (088.8) (56) Авторское свидетельство СССР № 76290, кл. А 01 D 27/04, 1947. (54) СПОСОБ ВЫКАПЫВАНИЯ КОРНЕКЛУБНЕПЛОДОВ И ЛУКА (57) Изобретение относится к области сельскохозяйственного производства, в

„„SU„„1358832 A1 частности к способам уборки корнеклубнеплодов. Способ выкапывания корнеклубнеплодов осуществляется при движении машины вдоль рядков убираемой культуры. Лемех 4 подрезает пласт, который опускается по скошенной задней поверхности. Лапы 3 теребильного аппарата 2 захватывают за ботву корнеклубнеплоды и выдергивают их из пласта в зоне падения.

При этом выдергивание убираемой культуры осуществляют под прямым углом к поверхности пласта, сходящего со скошенной задней поверхности лемеха. 1 ил.

358832

Формула изобретения

Составитель А. Морозов

Редактор М. Товтин Техред И. Верес Корректор А. Обручар

Заказ 5631/2 Тираж 628 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

1 I

Изобретение относится к сельскохозяйственному производству, в частности к способам уборки корнеклубнеплодов.

Цель изобретения — улучшение качества уборки корнеклубнеплодов.

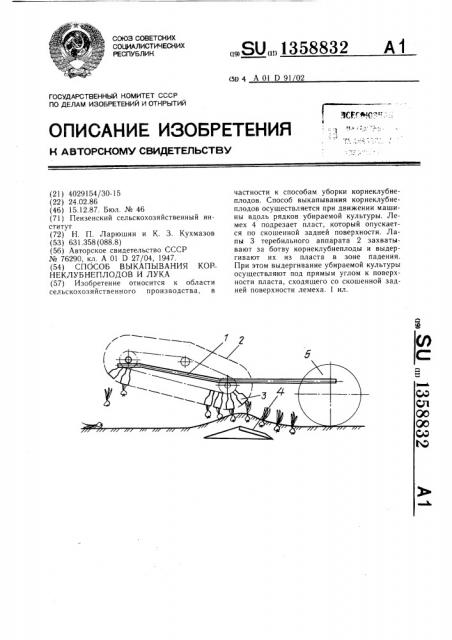

На чертеже схематично изображено устройство для осуществления предлагаемого способа.

Машина для осуществления способа содержит раму 1, несущую теребильный аппарат 2 с теребильными лапами 3. На раме 1, ниже теребильного аппарата 2 закреплен лемех 4, установленный с наклоном к горизонтали и имеющий в задней части скошенную вниз поверхность. Рама 1 снабжена опорными копирующими катками 5.

Предлагаемый способ осуществляется следующим образом.

При рабочем движении машины вдоль рядков убираемой культуры лемехом 4 пласт подрезается, поднимается на высоту, обусловленную углом наклона лемеха 4.

Подкопанный пласт почвы опускается по скошенной поверхности с лемеха на почву.

Лапы 3 теребильного аппарата 2 захватывают за ботву корнеклубнеплодов и выдергивают их из пласта в зоне его падения, т.е. после лемеха. При этм выдергивание убираемой культуры осуществляется под

2 прямым углом или под углом, близким к прямому к сходящему со скошенной задней поверхности лемеха почвенному пласту. Поскольку корнеклубнеплоды извлекаются из пласта, находящегося во взвешенном состоянии, то усилия для извлечения убираемой культуры значительно снижаются, что уменьшает обрыв ботвы, а следовательно, снижает потери корнеклубнеплодов. Кроме того, извлечение убираемой культуры из пласта в момент его падения с лемеха способствует снижению забора земли вместе с корнеплодами для последующих технологических операций.

Способ выкапывания корнеклубнеплодов и лука, включающий подьем лемехом почвенного пласта, теребление гутем захвата ботвы и извлечение из почвы корнеклубнеплодов, отличающийся тем, что, с целью улучшения качества уборки корнеклубнеплодов, теребление осуществляют в момент опускания почвенного пласта с лемеха, имеющего в задней его части скошенную вниз поверхность, при этом захват ботвы и из25 влечение корнеклубнеплодов осуществляются под прямым углом к скошенной поверхности лемеха.
