Реферат



Изобретение относится к очистной технике . Цель изобретения - повышение удобства в пользовании и надежности фиксации пылесборника. В корпусе 1 пылесоса расположены побудитель тяги 2, пылесборник 3 с крышкой 8 и м.еханизм фиксации пылесборника в корпусе. Крьипка 8 пылесборника закреплена на корпусе 1 шарнирно посредством крони1тейнов 9. ЛАеханизм фиксации состоит из упорных клиньев 10, расположенных на кронштейнах 9 крышки 8 и пазов 14 пылесборника 3. В полости кронштейнов расположен пружинный механизм , фиксирующий крышку в открытом положении и прижимающий ее к пьктесборнику в закрытом. Пружинный механизм состоит из пружины растяжения и дугообразной тяги, соединенных между собой. Пружина закреплена на кронштейне 9, а другообразная тягана корпусе 1 пылесоса и огибает Н1арнир крепления кронштейна 9 к корпусу 1. Пылесборник 3 подпружинен относительно корпуса 1.3 ил. (Л со ел 00 со го со

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 4 А 47 L 9/10

Ч 1

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCH0MV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4014837/28-12 (22) 28.01.86 (46) 15.12.87. Бюл. № 46 (71) Рижский завод текстильного оборудования (72) А. 3,. Семов и В. В. 10рков (53) 648.525 (088.8) (56) Патент ФРГ № 1628703, кл. 34 С 9/14, 1973. (54) П ЫЛ ЕСО С (57) Изобретение относится к очистной технике. Цель изобретения — повышение удобства в пользовании и надежности фиксации пылесборника. В корпусе 1 пылесоса расположены побудитель тяги 2, пылесборник 3 с крышкой 8 и механизм фик„„80„„1358923 А 1 сации пылесборника в корпусе. Крышка 8 пылесборника закреплена на корпусе 1 шарнирно посредством кронштейнов 9. Механизм фиксации состоит из упорных клиньев

10, расположенных на кронштейнах 9 крышки 8 и пазов 14 пылесборника 3. В полости кронштейнов расположен пружинный механизм, фиксирующий крышку в открытом положении и прижимающий ее к пылесборнику в закрытом. Пружинный механизм состоит из пружины растяжения и дугообразной тяги, соединенных между собой. Пружина закреплена на кронштейне 9, а другообразная тяга— на корпусе 1 пылесоса и огибает шарнир крепления кронштейна 9 к корпусу 1. Пылесборник 3 подпружинен относительно корпуса 1. 3 ил.

1358923

Формула изобретения

7 1

Рие. 5

ВНИИПИ Заказ 5638/7 Тираж 471 Под пи с ное

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к пылеуборочной технике, в частности к конструкциям промышленных пылесосов.

Цель изобретения — повышение удобства в пользовании и надежности фиксации пылесборника.

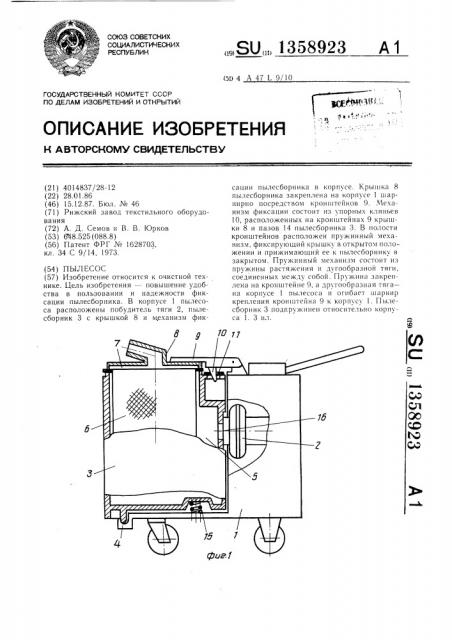

На фиг. 1 представлен пылесос, рабочее положение; на фиг. 2 — то же, с открытой крышкой пылесборника; на фиг. 3 — механизм фиксации пылесборника к корпусу и пружинный механизм.

Пылесос состоит из корпуса 1, в котором размещен побудитель тяги 2. Съемный пылесборник 3 установлен на опорах 4 вертикально. В полости 5 пылесборника 3 расположен фильтрующий элемент 6 пылесоса.

Входное отверстие 7 фильтрующего элемента 6 закрывается крышкой 8, которая крепится шарнирно к корпусу 1 пылесоса посредством кронштейна 9, Пылесос имеет механизм фиксации пылесборника 3 в корпусе 1, имеющий упорный клин 10. Кронштейн 9 имеет полость, в которой размещены пружина 11 растяжения и дугообразная тяга 12. Пружина 11 одним концом закреплена на кронштейне 9, а другим связана с тягой 12. Тяга 12 шарнирно соединена с корпусом 1 и установлена в месте сгиба на оси 13 шарнира крепления кронштейна 9 к корпусу 1. Пылесборник имеет регулируемые пазы 14, одна из его пор выполнена в виде пружины 15 сжатия, которая позволяет более плавно подсоединять и отсоединять пылесборник 3. Пылесборник

3 связан с побудителем тяги посредством выходного отверстия 16.

Пылесос работает следующим образом.

Пылесборник 3 устанавливают на опоры

4 так, чтобы дно опиралось на пружину

15, а выходное отверстие 16 пылесборника 3 находилось напротив входного отверстия побудителя тяги 2. После чего закрывается крышка 8. При этом упорные клинья 10 входят в пазы 14, обеспечивая надежную фиксацию пылесборника 3 относительно корпу са 1 пылесоса.. Пружинный механизм, расположенный в кронштейнах 9, прижимает крышку 8 к пылесборнику 3. При включении побудителя тяги 2 под действием разрежения в пылесборнике 3 крышка 8 дополнительно поджимается, а пылесборник 3, имея точку вращения в опорах 4, сжимает пружину 15, при этом обеспечивает надежное соединение пылесборника 3 с побудителем тяги 2. Отсоединение пылесборника 3 выполняется в обратном порядке, причем в начальный момент при открывании крышки

8 пружина 15 способствует откидыванию пылесборника. Для обеспечения дополнительного удобства в пользовании при значительных габаритах пылесборника последний может быть установлен на колесах.

Пылесос, содержащий установленные в корпусе побудитель тяги, съемный пылесборник, установленный на опорах и имеющий крышку, шарнирно связанную с корпусом, и средство фиксации пылесборника в корпусе, имеющее упорный клин, отличаюи1ийся тем, что, с целью повышения удобства в пользовании и надежности фиксации пылесборника, пылесборник установлен вертикально, одна из его опор выполнена в виде

30 пружины и размещена под упорным клином механизма фиксации, а крышка соединена с корпусом посредством кронштейна, имеющего полость, в которой размещены пружина растяжения и дугообразная тяга, при этом пружина одним концом закреплена на

35 кронштейне, à другим связана с тягой, а тяга шарнирно соединена с корпусом пылесоса и установлена в месте сгиба на оси шарнира крепления кронштейна к корпусу пылесоса.
