Устройство для предотвращения падения людей при перемещении по лестнице

Устройство для предотвращения падения людей при перемещении по лестнице

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам, использующимся для страховки и перемещения при работе на вертикальных лестницах , когда характер работ не позволяет оператору отвлекаться для ручной фиксации замка, и позволяет повысить удобство пользования при работе. В устройстве , содержащем страховочный пояс, гибкую связь и замок для фиксации, замок выполнен в виде плоской прямоугольной пластины с упорами, а задвижка имеет форму изогнутых стержней, закрепленных в отверстиях основания с возможностью поворота в одном направлении и соединенных между собой фиксатором в виде пружины. 4 ил. со ел оо со О) О5

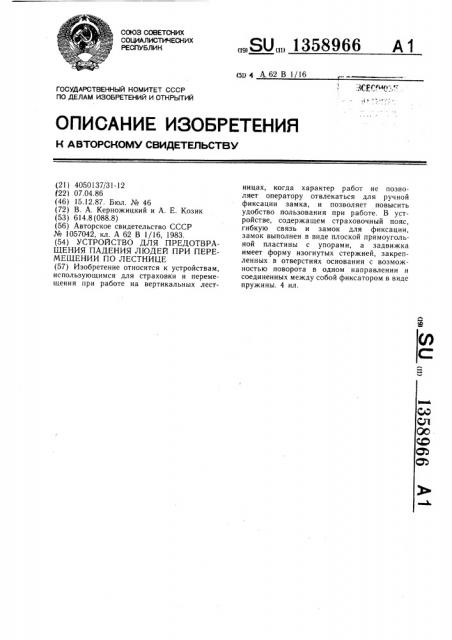

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5D 4 А 62 В 1/16

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4050137/31-12 (22) 07.04.86 (46) 15.12.87. Бюл. № 46 (72) В. А. Керножицкий и А. Е. Козик (53) 614.8 (088.8) (56) Авторское свидетельство СССР № 1057042, кл. А 62 В 1/16, 1983. (54) УСТРОЙСТВО ДЛЯ ПРЕДОТВРАЩЕНИЯ ПАДЕНИЯ ЛЮДЕЙ ПРИ ПЕРЕМЕЩЕНИИ ПО ЛЕСТНИЦЕ (57) Изобретение относится к устройствам, использующимся для страховки и перемещения при работе на вертикальных лест„„SU„„1358966 А1 ницах, когда характер работ не позволяет оператору отвлекаться для ручной фиксации замка, и позволяет повысить удобство пользования при работе. В устройстве, содержащем страховочный пояс, гибкую связь и замок для фиксации, замок выполнен в виде плоской прямоугольной пластины с упорами, а задвижка имеет форму изогнутых стержней, закрепленных в отверстиях основания с возможностью поворота в одном направлении и соединенных между собой фиксатором в виде пружины. 4 ил.

1358966

Изобретение относится к профилактике несчастных случаев и может быть использовано для предотвращения падения людей с лестницы, а также там, где необходимо использование страховочных поясов при производстве работ на высоте, когда характер работы не позволяет оператору отвлекаться для ручной фиксации замка.

Цель изобретения — повышение удобства пользования за счет непрерывности и быстродействия при перемещении по лестнице.

На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2 — замок; на фиг. 3 — вид А (на фиг. 2; на фиг. 4 — вид Б на фиг. 2.

Устройство для перемещения содержит страховочный пояс 1, соединенный гибкой связью 2 с замком 3 для крепления на стояке 4 лестницы и ее ступенях 5, выполненный в виде основания 6 с задвижкой 7 и фиксатором 8, замок также снабжен упорами 9, размещенными на основании, имеющем прямоугольную плоскую форму с симметрично расположенными на противоположных ее концах двумя парами отверстий 10 в 13, за одни из которых

10, 11 замок подсоединяется к карабину 14, а в других 12, 13 закреплена с возможностью поворота в одном направлении задвижка 7 в форме изогнутых стержней, одни концы которых соединены фиксатором в форме плоской пружины, а другие контактируют с упорами, при этом расстояние между стержнями задвижки больше, чем внешний диаметр изогнутой части стержня.

Расстояние Н (фиг. 3) между плоскостями, касательными к поверхностям стержней, обращенным друг к другу, больше расстояния d между крайними. точками сечений стержней в плоскости, параллельной плоскости основания и проходящей через поперечное сечение упоров 9. Расстояние d между ближайшими точками этих сечений больше максимального из диаметров стояка 4 и ступени лестницы 5 (фиг. 2) сР*=макф ., des)n).Расстояние дз между плас тиной 6 и торцами стержней задвижки 7, обращенных к ней (фиг. 4), больше расстояния d*, как и расстояние d4 между боковыми поверхностями упоров 9 и обращенными к ним боковыми поверхностями стержней задвижки 7.

Приведенные соотношения в совокупности имеют вид:

H)di, (1) с1з)0*=макс (с1-, дс.у. J; (2)

dз)d*; (3) д4)д* (4)

В качестве элементов крепления замка к гибкой связи могут быть и серьги, соединенные неподвижно с пластиной (например, приварены) или посредством резьбового соединения со стороны пластины.

Устройство работает следующим образом.

Перед передвижением по лестнице надевают пояс 1, проверяют состояние гибкой связи 2 и замка 3. Преодолевая сопротивление пружины фиксатора 8, поворачивают стержни задвижки 7 от упоров 9 вниз (в направлении, показанном на фиг. 2, 3 стрелками) и заводят замок на стояк лестницы, после чего отпускают их. Пружина фиксатора 8 возвращает стержни в исходное состояние, когда их концы прижаты пружиной к уапорам 9, при этом охватывая стояк 4. Для передвижения по лестнице нет необходимости ручной фиксации замка на каждой ступени. Оператор, выполняя работу, перемещается вверх по лестнице и благодаря гибкой связи 2 и поясу 1 перемещает вверх замок 3 до ближайшей ступени лестницы. При соприкосновении верхнего стержня задвижки 7 замка со ступенью последняя воздействует на стержень и при дальнейшем движении оператора перемещает его в направлении стрелки до тех пор, пока стержень не повернется на угол, обеспечивающий свободный проход ступени лестницы. Реализация поворота стержня обеспечивается благодаря условию (1), а прохождение ступени и стояка в месте крепления ступени условиями (2) — (4) . После прохода ступени стержень задвижки 7 под действием пружины фиксатора 8 возвращается в исходное состояние, когда его конец прижат к верхнему выступу. Впоследствии при движении оператора аналогично описанному обеспечивается прохождение ступени стержнем задвижки 7, как и прохождение стальных ступеней лестницы. В верхней ее части при необходимости спуска вниз оператора от замка отсоединяют карабин 14 и соединяют карабин с замком с помощью отверстия 1!. При движении оператора вниз у каждой ступени лестницы оператор уже вручную фиксирует замок путем последовательного поворота стержней задвижки 7 от упоров вниз ) в направлении, показанном стрелками) с последующим отпусканием последних после прохождения ими ступени и возвратом их под действием пружины фиксатора 8 в исходное состояние — к упорам 9.

Как при движении оператора вверх, так и при движении оператора вниз предлагаемое устройство обеспечивает надежную страховку. Так, при движении вверх как при прохождении ступени первым стержнем задвижки 7, так и вторым в случае падения оператора, падение будет остановлено соответственно вторым стержнем на очередной нижней ступеньке за счет его прижатия к упору 9 и первым стержнем на данной ступени за счет его прижатия к упору 9. При нахождении замка между ступенями падение оператора

1358966

3 будет остановлено нижним стержнем. Следовательно, страховка оператора предлагаемым устройством осуществляется непрерывно.

Применение изобретения позволяет повысить производительность труда операторов 5 (монтажников) при выполнении работ, связанных с их перемещением вверх по вертикали, а также повысить безопасность выполнения этих работ.

Формула изобретения

Устройство для предотвращения падения людей при перемещении по лестнице, содержащее страховочный пояс, соединенный гибкой связью с замком для перемещения по стойке лестницы, выпоненным в

4 виде основания с задвижкой и фиксатором, отличающееся тем, что, с целью повышения удобства пользования при перемещении по лестнице, замок снабжен упорами, размещенными на основании, которое выполнено в виде плоской пластины с симметрично расположенными на противоположных ее концах двумя парами отверстий, за одни из которых замок подсоединяется к гибкой связи, а в других закреплена с возможностью поворота в одном направлении задвижка, при этом задвижка выполнена в виде двух изогнутых стержней, одни концы которых соединены между собой фиксатором, который выполнен в виде плоской пружины, а другие контактируют

15 с упорами, причем расстояние между стержнями больше, чем внешний диаметр изогнутой части стержня.
