Реферат



Устпойство позволяет повысить качество обработки за счеппиентирования резцов 4 отпосительно обрабатываемой поверхности посредством рычага 2, одни конец которого размещен на каретке посредством подшипника 8 и втулки 10. вращаясь в которых имеет возможность перемепхения в плоскости , перпендикулярной перемещению каретки 1, прижимая резцы 4 к поверхности изделий , а державка 3 имеет возможность вращения на оси 7 относительно рычага 2. 2 з.п. ф-лы, 5 ил. Ьб Л pfeA Av / Г б Л / / V,,/ /// ////ЛА (Л со сд со о о со Изделие Фиг.1

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

<511 4 ?? 08 1>

l1 мЭ» .%.ч

М

» ., \» . ..»1 . . г»,.

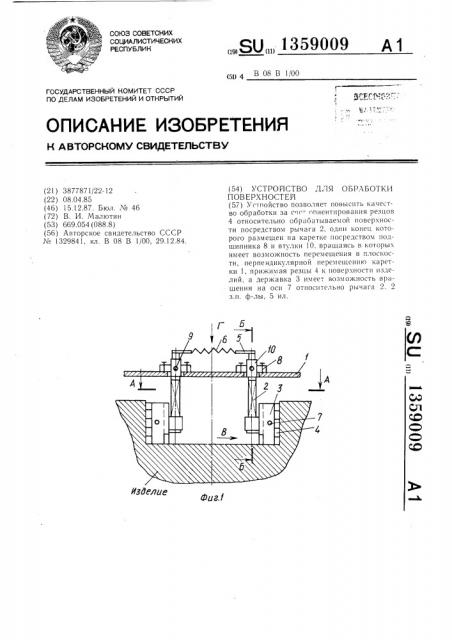

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ (г- Б

Изделие

Фиг.f

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3877871/22-12 (22) 08.04.85 (46) 15.12.87. Бюл. № 46 (72) В. И. Малютин (53) 669.054 (088.8) (56) Авторское свидетельство СССР № 1329841, кл. В 08 В 1/00, 29.12.84.

„„80„„1359009 А1 (54) УСТРОИСТВО ДЛЯ ОБРАБОТКИ

ПОВЕРХНОСТЕЙ (57) Устпойство позволяет повысить качество обработки за счс опиентирования резцов

4 относительно обрабатываемой повср. .ности посредством рычага 2, один конец которого размещен на каретке посредством подшипника 8 и втулки 10, вращаясь в которы имеет возможность перемещения в плоскости, перпендикулярной перемещенгпо каретки 1, прижимая резцы 4 к поверя ости изделий, а державка 3 имеет возможность вращения на оси 7 относительно рычага 2. 2 з.п. ф-лы, 5 ил.

1359009

Формула изобретения

А-А

Фаг. 2

Изобретение относится к машиностроению и может быть использовано в любых областях народного хозяйства.

Цель изобретения — повышение качества очистки. 5

На фиг. 1 изображено устройство для обработки поверхностей; на фиг. 2 — разрез А-А на фиг. 1; на фиг. 3 — разрез Б-Б на фиг. 1; на фиг. 4 — — вид В на фиг. 1; на фиг. 5 — вид Г на фиг. 1.

Устройство для обработки поверхностей состоит из каретки 1, рычага 2, державки 3, резцов 4, держателя 5, пружины 6, оси 7, подшипника 8, полуоси 9, втулки !О, опорного стержня 11, заходных элементов 12.

Устройство работает следующим образом.

Изделия проталкивают сплошным потоком. Каретка 1 совершает возвратно-поступательное перемещение вдоль обрабатываемой поверхности. Пружина 6 проворачивает рычаги 2 в подшипниках 8, прижимая резцы

4 к обрабатываемой поверхности.

При перемещении каретки 1 рычаг 2, проворачиваясь во втулке 10 прижимает резец 4 одной режущей кромкой, при возвратном перемещении каретки, рычаг 2 про- 25 ворачиваясь во втулке 10, прижимает резец

4 другой режущей кромкой. При отключении обрабатываемой поверхности державка 3, проворачиваясь на оси 7, прижимает резцы

4 к поверхности. Опорный стержень 11 с заходными элементами 12, отслеживая поверхность, заставляет державку 3 перемещаться вдоль оси рычага 2, исключая ее заклинивания и остановку устройства.!. Устройство для обработки поверхностей, содержащее каретку, размещенную на ней посредством рычага державку, смонтированный на ней инструмент с двумя режущими кромками, средство прижима инструмента к обрабатываемой поверхности, причем рычаг шарнирно связан со средством прижима для поочередного прижатия режущих кромок инструмента к обрабатываемой поверхности при возвратно-поступательном перемещении каретки, отличающееся тем, что, с целью повышения качества обработки, рычаг связан со средством прижима одним концом, а державка размещена на другом конце так, что ее ось перпендикулярна оси рычага, причем конец рычага, связанный со средством прижима, шарнирно размещен на каретке для ориентации державки в плоскости, перпендикулярной перемещению каретки, при этом державка установлена на конце рычага шарнирно для прижима инструмента к поверхности изделия в плоскости, перпендикулярной перемещению каретки.

2. Устройство по п. 1, отличающееся тем, что державка снабжена установленным на ее боковой поверхности опорным стержнем и установлена на рычаге свободно с возможностью перемещения вдоль его оси.

3. Устройство по п. 1, отличающееся тем, что опорный стержень имеет на боковой поверхности расположенные диаметрально в плоскости перемещения каретки заходные элементы.

1359009

ВидВ

/2

Фиг.4

Вид I
