Реферат



Изобретение относится к литейному производству, в частности к литью металлов под давлением. Целью изобретения является расширение технологических возможностей пресс-форм за счет обеспечения извлечения отлив ки из неподвижной полуформы. При рас крытии пресс-формы дополнительные подпружиненные фиксаторы 9 удерживают. j разъемные формообразующие вкладьшш 3 с изделием в подвижной полуформе 1, ю а формообразующий стержень 11 извлекается из изделия до тех пор, пока заплечики цанг не упрутся в заплечики формообразукицих вкладышей Ъ вызвав их перемещение. При этом происходит съем полученной отливки с оформляющих его внутренние полости элементов и освобождение ее от вкладьшей 3, оформляющих боковые поднутрения .Изделие остается в одном из вкладьшей 3 до тех пор, пока не упрется в ограничитель 12. При дальнейшем раскрытии пресс-формы изделие под действием собственной массы-спадает с ограничителя 12 вследствие - того, что диаметр d получаемого в отливке отверстия больше диаметра d ограничителя 12. Формообразующие вкладьшш 3 фиксируются в конечном положении подпружиненными фиксаторами 8. 9 ил. 2 4 § (Л СО ел UD о сь 4 N

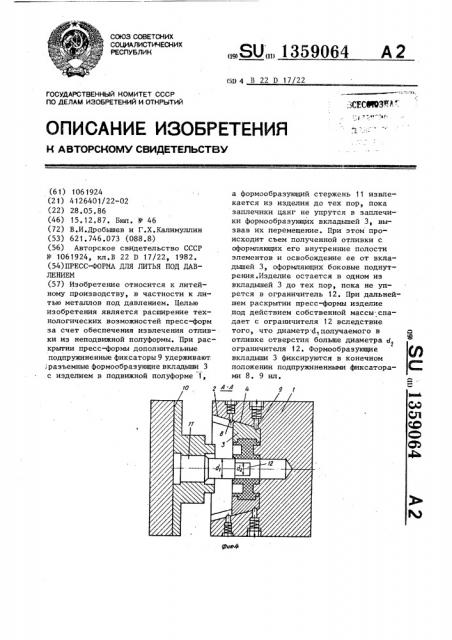

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (so 4 В 22 D 17/22

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCKOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (61) 1061924 (21) 4126401/22-02 (22) 28.05 ° 86 (46) 15. 12.87. Бюл. й- 46 (72) В.И.Дробьппев и Г.Х.Калимуллин (53) 621.746.073 (088.8) (56) Авторское свидетельство СССР

У 1061924, кл.В 22 D 17/22, 1982. (54)ПРЕСС-ФОРМА ДЛЯ ЛИТЬЯ ПОД ДАВJIEHHEM (57) Изобретение относится к литейному производству, в частности к литью металлов под давлением. Целью изобретения является расширение технологических возможностей пресс-форм за счет обеспечения извлечения отливки из неподвижной полуформы. При раскрытии пресс-формы дополнительные подпружиненные фиксаторы 9 удерживают. разъемные формообразующие вкладьппи 3 с изделием в подвижной полуформе 1, „„ЯУ„„1 359064 А 2 а формообразующий стержень 11 извлекается из изделия до тех пор, пока заплечики цанг не упрутся в заплечики формообразующих вкладышей 3, вызвав их перемещение. При этом происходит съем полученной отливки с оформляющих его внутренние полости элементов и освобождение ее от вкладышей 3, оформляющих боковые поднутрения.Изделие остается в одном из вкладышей 3 до тех пор, пока не упрется в ограничитель 12. При дальнейшем раскрытии пресс-формы изделие под действием собственной массы.спадает с ограничителя 12 вследствие того, что диаметр Й„получаемого в отливке отверстия больше диаметра d ограничителя 12. Формообразующие вкладыши 3 фиксируются в конечном положении подпружиненными фиксаторами 8. 9 ил.

1359064

Изобретение относится к литейному производству, в частности, к литью металлов под давлением, и является усовершенствованием изобретения по авт.св. - 1061924.

Цель изобретения — расширение технологических возможностей пресс-формы за счет обеспечения извлечения отливки из неподвижной полуформы.

На фиг. 1 изображена подвижная полуформа, общий вид; на фиг.2— разрез А-А на фиг. 1; на фиг.3 разрез Б-Б на фиг. 1; на фиг, 4пресс-форма в сомкнутом состоянии; на фиг. 5 — пресс-форма в момент первой фазы раскрытия, разрез, на фиг. 6 и 7 — в момент второй фазы раскрытия, разрез ; на фиг. 8 и 9 — в конце цикла, разрез .. 20

Пресс-форма содержит подвижную полуформу 1, включающую установленные в ее конических гнездах 2 разъем,ные формообразующие вкладыши З,выпол25 ненные с конической наружной поверхностью 4, направляющими элементами 5 и заплечиками 6, распорные колонки 7, подпружиненные фиксаторы 8 и дополнительные подпружиненные фиксаторы 9.

Неподвижная полуформа 10 включает формообразующий стержень 11 диаметром cf, и высотой 0,, снабженный ограничителем 12 диаметром d меньшим d, и цанги 43, снабженные заплечиками

14, причем между заплечиками 14 цанг 35 и заплечиками 6 формообразующих вкла дышей выполнен зазор 0 О, Пресс-форма работает следующим образом.

После заполнения рабочей полости 40 расплавом и необходимого времени выдержки происходит раскрытие прессформы. При раскрытии дополнительные подпружиненные фиксаторы 9 удерживают разъемные формообразующие вкла- 45 дьппи 3 с оформляемой ими отливкой в подвижной полуформе 1 (фиг.4), а формообразующий стержень 11 извлекается из изделия до тех пор, пока заплечики 14 цанг 13, переместившись 50 на расстоянии P>q,g„,íå упрутся в ,заплечики 6 формообразующих вкладышей

3 происходит съем полученной отливки с оформляющих ее внутренние полости элементов и освобождение ее от вкла- 55 дышей 3, оформляющих боковые поднутрения. При этом отливка остается в одном из вкладышей 3 до тех пор, пока она не упрется в ограничитель 12 :(фиг. 6), позволяющий предотвратить возможность залипания отливки в одном из формообразующих вкладышей 3.

При дальнейшем раскрытии пресс-формы, после того, как цанга 13 выйдет из зацепления с распорной колонкой 7 и заплечики 14 цанги 13 выйдут из зацепления с заплечиками 6 формообразующих вкладышей 3 (фиг.9), отливка остается на ограничителе 12, с которого она, под действием собственного веса, спадает с ограничителя 12, вследствие того, что диаметр формообразующего стержня 11, а следовательно, и диаметр получаемого в отливке отверстия, больше диаметра о ограничителя 12 (фи.8). Формообразующие вкладыши 3 фиксируются в конечном положении подпружиненными фиксаторами 8.

При закрытии пресс-формы цанга 13 проходит в зазор между вкладышами 3.

Затем, за счет упора в неподвижную

1 полуформу 10, вкладыши 3 снимаются с фиксаторов 8 и перемещаются в исходное положение. Цанга 13, дойдя до распорной колонки 7, разжимается.

Пресс-форма готова к новому циклу.

Предлагаемая пресс-форма обеспечивает надежное извлечение из неподвижной полуформы отливок, с обоих торцов которых имеются внутренние полости, а также отливок, которые в, силу своих конструктивных особенностей требуют расположения стержня, оформляющего центральное сквозное отверстие в неподвижной полуформе.

Формула изобретения

Пресс-форма для литья под давлением по авт. св. Р 1061924, о т л ич а ю щ а я с я тем, что, с целью расширения технологических возможностей за счет обеспечения извлечения отливки из неподвижной полуформы, она снабжена дополнительными фиксаторами формообразующих вкладышей,, размещенными в подвижной полуформе, а формообразующий стержень выполнен с ограничителем в виде цилиндрического выступа на торце, имеющего диаметр, меньший диаметра стержня.

1359064

1359064

1359064

Фиг. б

1359064

А-А

0-б
