Изобретение относится к машиностроению и предназначено для заправки уплотнительного профиля в металлический IIDQфиль.

Цель изобретения — расширение техноло5 гичсских возможностей.

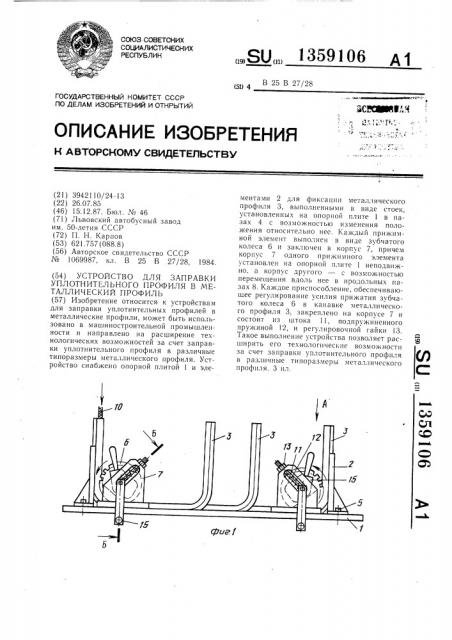

На фиг., 1 изображено устройство, общий вид; на фиг. 2 — вид А на фиг. 1 на фиг. 3 — разрез Б — Б на фиг. 1.

Устройство состоит из опорной плиты 1 с элементами 2 для фиксации металлического профиля 3 относительно нее, выполненными в виде стоек, установленных в продольных пазах 4 опорной плиты 1 с возможностью изменения положения относительно нее и фиксируемых болтами 5. Каждый прижимной элемент выщолнен в виде зубчатого колеса 6, смонтированного с возмохкностью вращения и заключенного в корIIyc 7, причем корпус 7 одного прижимного элемента установлен на опорной плите 1 неподвижно, а корпус 7 друго- 2ц го — с возможностью перемещения вдоль нее в продольных пазах 8, выполненных в опорной плите 1 н фиксирующихся болтами 9.

Это обеспечивает заправку уплотнительного профиля 10 в металлический профиль 3 различных размеров. Зубчатое колесо 6 каждого прижимного элемента установлено непосредственно в канавке металлического профиля 3. Каждое приспособление, обеспечивающее регулирование усилия прижатия зубчатого колеса 6 к металлическому профигпо 3, закреплено на корпусе 7 и состоит из штока 11, подпружиненного пружиной 12, и регулировочной гайки 13.

Фиксация зубчатого колеса 6 в определенном положении осуществляется эксцентриковым кулачком 14, а вращение зубчатого колеса 6 осуществляется рукояткой 15.

В зависимости от радиуса закругления металлического профиля 3 подбирается зубчатое колесо 6 определенного диаметра.

06

Устройство работает следующим образом.

В металлический профиль 3 заправляют (вручную) уплотнительный профиль 10. Осуществляется захват уплотнительного профиля 10 зубчатым колесом 6, и за счет вращения последнего происходит подача уплотнительного профиля 10 по канавке металлического профиля 3 до захвата его вторым зубчатым колесом 6, корпус 7 которого установлен с возможностью перемещения вдоль опорной плиты 1.

Таким образом, происходит полная заправка уплотнительного профиля в металлический профиль.

Расширение технологических возможностей устройства осуществляется за счет заправки уплотнительного профиля в металлический профиль различного типоразмера.

Формула изобретения

Устройство для заправки уплотнительного профиля в металлический профиль, содержащее прижимные элементы, смонтированные с возможностью вращения и имеющие приспособления для регулирования усилия их прижатия к металлическому профилю, отличающееся тем, что, с целью расширения технологических возможностей, оно снабжено опорной плитой и элементами для фиксации металлического профиля, установленными на опорной плите с возможностью изменения их положения относительно нее, каждый прижимной элемент выполнен в виде зубчатого колеса и заключен в корпус, причем корпус одного прижимного элемента установлен на опорной плите неподвижно, а корпус другого — с возможностью перемещения вдоль нее, при этом каждое приспособление для регулирования усилия прижатия зубчатого колеса к металлическому профилю закреплено на корпусе и выполнено в виде подпружиненного штока.
