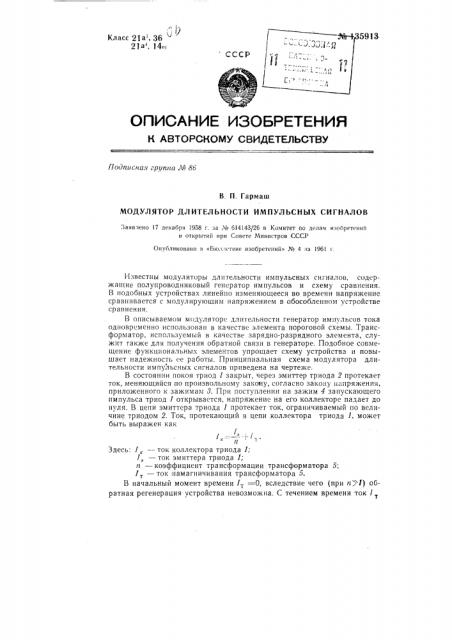

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа М о6

В. П. Гармаш

МОДУЛЯТОР ДЛИТЕЛЬНОСТИ ИМПУЛЬСНЫХ СИГНАЛОВ

Заявлено 17 декабря 1958 г. за Хо 614143/26 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» № 4 за 1961 т.

1, = —" - - I, !

»

Здесь: I, — ток коллектора триода 1;

1, — ток эмиттера триода 1; и — коэффициент трансформации трансформатора о;

1 — ток намагничивания трансформатора 5.

В начальный момент времени! =О, вследствие чего (при n) 1) обратная регенерация устройства невозможна. С течением времени ток 1

Известны модуляторы длительности импульсных сигналов, содержащие полупроводниковый генератор импульсов и схему сравнения.

В подобных устройствах линейно изменяющееся во времени напряжение сравнивается с модулирующим напряжением в обособленном устройстве сравнения

В описываемом модуляторе длительности генератор импульсов тока одновременно использован в качестве элемента пороговой схемы. Трансформатор, используемый в качестве зарядно-разрядного элемента, служит также для получения обратной связи в генераторе. Подобное совмещение функциональных элементов упрощает схему устройства и повышает надежность ее работы. Принципиальная схема модулятора длительности импульсных сигналов приведена на чертеже.

В состоянии покоя триод 1 закрыт, через эмиттер триода 2 протекает ток, меняющийся по произвольному зако41у, согласно закону напряжения, приложенного к зажимам 3. При поступлении на зажим 4 запускающего импульса триод 1 открывается, напряжение на его коллекторе падает до нуля. В цепи эмиттера триода 1 протекает ток, ограничиваемый по величине триодом 2. Ток, протекающий в цепи коллектора триода 1, может быть выражен как

¹ 135913

Предмет изобретения

Модулятор длительности импульсных сигналов, содержащий полупроводниковый генератор импульсов и схему сравнения, о тл и ч а юшийся тем, что, с целью упрощения схемы и повышения надежности сс работы, в ней применен генератор пилообразных импульсов тока, используемый одновременно как элемент схемы сравнения, а трансформатор, служащий для связи между эмиттерной и коллекторной цепями полупроводникового триода, используется в кач cTBp зарядно-разрядного элемента.

Редактор Н. С. Кутафина Техред A. А. Камышникова Корректор Г. С. Голубятникова

1!одп. к печ. 22.IV-61 г

Зак. 3257

Формат бум. 70 (108 /is

Тираж 750

ЦБТИ при Комитете по делам изобретений и прн Совете Министров СССР

Москва Центр, М. Черкасский пер., д.

Объем 0 17 усл. и. л.

Цена 3 коп. открытий

2/6

Типография ЦБТИ Комитета по делам изобретений н открытий при Совете Министров СССР, Москва, Петровка, !4. линейно возрастает, триод 1 выходит из области насыщения, вызывая обратчую регенерацию. Момент возникновения обратной регенерации соответствует моменту совпадения амплитуд двух токов — линейно нарастающего тока коллектора 1„и тока эмиттера 1,, который, в свою очередь, пропорционален модулирующему току, протекающему через эмиттер триода 2. ! аким образом, длительность импульса, формируемого описываемым устройством, зависит от величины модулирующего напряжения, приложенного к зажимам 4.
