Прибор для воспроизведения кривых

Прибор для воспроизведения кривых

Иллюстрации

Показать все

Реферат



Изобретение относится к приборам для воспроизведения математических кривых и позволяет расширить диапазон воспроизводимых кривых путем одновременного вычерчивания окружности и ее подер. На неподвижном звене 1 шарнирно закреплен кривошип 3, на котором становлена каретка 5 с пинпчцим штифтом 6; в шарнире 8 с звеном 1 соединена поворотная линейка 7, связанная с крестообразным ползуном 11 с кулисой 10, которая в свою очередь с помошыо крестообразного ползупа 13 связана с кривошипом 3. Поворотная линейка 7 и кулиса 10 состоят каждая из двух жестко скрепленных п размешенных одна над другой планок. При движении звеньев привода пишуп.1пй пп ифт 6 воспроизводит окружность, а пишуший 1НТПФТ 12, закрепленный на крестообразном ползуне 11, воспроизводит подеру окружности с полюсом , расположенным в точке М под шарниром 8. 1 ил. I.O ел со ел со а: сд

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (дУ 4 В.43 1 11/00

ВСЕССК. .?

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4088233/31-12 (22) 02.07.86 (46) 15.12.87. Бюл. М 46 (71) Харьковский институт радиоэлектроники им. акад. М. К. Янгеля (72) И. Д. Гольдин, Н. П. Гавриш, )О. И. Ляшенко и К. EO. Катаев (53) 744.34 (088.8) (56) Артоболевский И. И. Теория механизмов для воспроизведения плоских кривых. Мл Изд. АН СССР, 1959, с. 167. (54) ПРИБОР ДЛЯ ВОСПРОИЗВЕДЕНИЯ

КРИВЫХ (57) Изобретение относится к приборам для воспроизведения математических кривых и позволяет расширить диапазон воспроизводимых кривых путем одновременного вы„„SU„„1359165 А 1 черчивания окружности и ее подср, На неподвижном звене 1 шарнирно закреплен кривошип 3, на котором установлена каретка 5 с пишущим штифтом 6; г> шарнире 8 с звеном 1 соединена поворотная линсйка 7, связанная с крестообразным ползуном 11 с кулисой 10, которая в сво|о очсредь с помощью крестообразного ползуна 13 связана с кривошипом 3. Поворотная линейка 7 и кулиса 10 состоят каждая из двух жестко скрепленных н размещенных o;I,на над другой планок. Прн движснии звеньев привода пишущий н.тифт 6 воспроизBoQHT o)

lx HocTb, а It tt 1113 щи и «тн <от 12, за ив репленный на крестообразном ползуне 1! . воспроизводит подеру окружности с полюсом. расположенным в точке М пол шарниром 8. 1 ил.

1359165

Составитсьь Д. Гриценко

I 0. )3l(Top А. М а ко иска а Техрсд И. Верес I(oppe("t.op Л. I l a t tt tt

Заказ 5651, 19 Тираж 330 ГIо tttftc!(oe

Б11 IHIIII Госу,(арса всю(ого комитета СССР ио лес(ам изобрстсиий и открытий

I 13()35. Москва, iK -35, Раугискаи иаб., и, 4,5

IIf)t)tt tt0,l0iвсlllt0-ttt))tttt f)itôtt l(t(oc llf)(цирие1тис. и. ) )к(ород, х.l. 1Iрос!(Tttdtt, 4

Изобретение относится к приборам для вычерчивания математических кривых и может быть использовано при механизации черте>кно-графических работ.

Целью изобретения является расширение диапазона воспроизводимых кривых путем одновременного воспроизведения окружности и ее подер.

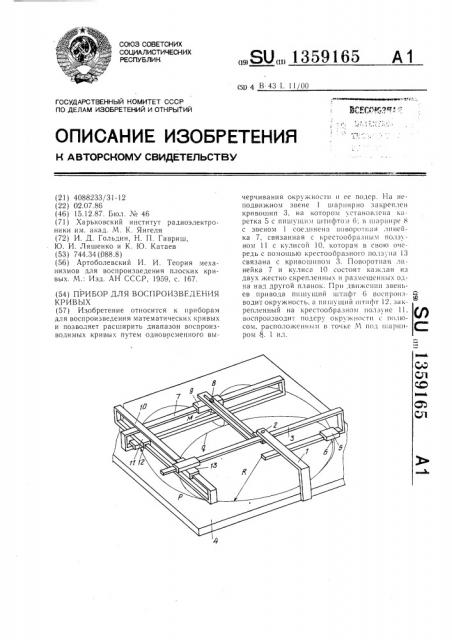

На чертеже представлен прибор для воспроизведения кривых, общий вид.

11рибор содержит неподвижное звено 1 ступенчатой формы, состоящее из двух частей, жестко скрепленных при помощи штифта 2, который одновременно служит осью вра(пения к )Iffy()f1 III lid 3. 11пжняя часгь звена 1 имеет продольный паз, а верхняя его часть изогнута для крепления к чертежной доске 4. Кривошип 3 на половине своей длины выполнен двух.ьярусным, причем на нижней части расположена каретка 5, несущая пишущий штифт 6.

Поворотная линейка 7 состоит из двух жестко скрепленных и размещенных одна над другой планок и связана шарниром 8, закрепленным на каретке 9, с звеном 1.

Кулиса 10 также состоит из двух жестко скрепленных и размещенных одна над другой планок, причем нижние планки кулисы 10 и линейки 7 связаны между собой крестообразным ползуном 11, несущим пишущий штифт 12. Кривошип 3 связан с верхней планкой кулисы 10 крестообразным ползуном 13.

При настройке прибора звено 1 прикрепляют к краю чертежной доски 4. Каретку 5 и ползун 13 крепят на кривошипе 3. с разных сторон от штифта 2 на одз:иаковом расстоянии, равным радиусу R данной окружности q. С этой целью на кривошипе 3 предусмотрены специальные шкалы. Затем закрепляют шарнир 8 поворотной линейки 7 в пазу звена 1 над полюсом М при помощи каретки 9.

При повороте кривошипа 3 вокруг центра 2 пишущий штифт 6 описывает окружность (q) заданного радиуса R, а второй пишущий штифт 12 одновременно вычерчивает подеру (р) этой окружности.

Работа прибора основана Hd механиче10 ском моделировании графического способа построения подеры окружности. Криво(пип

3 моделирует радиусы R данной окружности (с1), кулиса 10 — касательные к этой окружности, линейка 7 — перпендикхлярны к касательным, опущенные из полюса М.

Фар е(ула изобретения

Прибор для воспроизведения кривых, содер>кащнй кривошип, связанную с ним посредством крестообразного ползуна кулису и пишущие ппифты, отличаюечийся тем, что, с целью расширения диапазона воспроиз1)одимых крие1ых путем одновременного Воспроизведения окружности и ее подер, он имеет неподвижное звено и поворотную .IHнейку, состоящую из двух жестко скре1(ленных и размещенных одна над другой планок и шарнирно соедпненнуlо с неподвижным звеном, при этом кулиса вымоли«;.Еа в виде двух жестко скрепленных и размещенных одна над другой планок, ни>кние

30 планки поворотной линейки и кулисы «вязаны между собой дополнительным крс«тообразным ползуном, кривошип шарнирно установлен на неподви>кном звене, а пишущие штифты усгановлены на кривоц ипе и дополнителы(ом крестообразном ползуl е.
