Контейнер для транспортирования разномерных по длине плоских изделий

Контейнер для транспортирования разномерных по длине плоских изделий

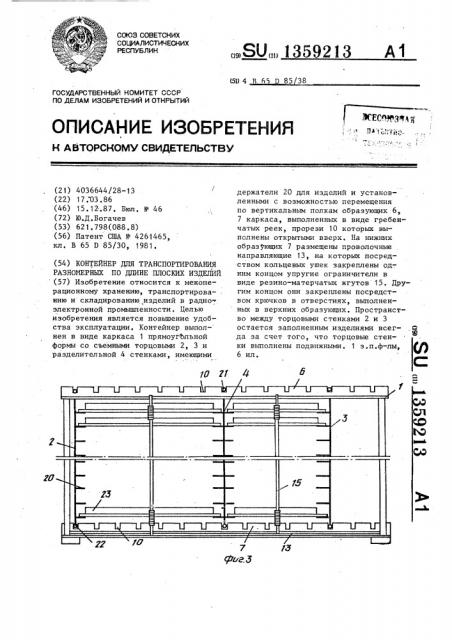

Иллюстрации

Показать все

Реферат



Изобретение относится к межоперационному хранению, транспортированию и складированию изделий в радио7 электронной промышленности. Целью изобретения является повышение удобства эксплуатации. Контейнер выполнен в виде каркаса 1 прямоугЪльной формы со съемными торцовыми 2, 3 и разделительной 4 стенками, имеющими держатели 20 для изделий и установленными с возможностью перемещения по вертикальным полкам образующих 6, 7 каркаса, выполненных в виде гребенчатых реек, прорези 10 которых выполнены открытыми вверх. На ниж1шх образующих 7 размещены проволочные направляющие 13, на которых посредством кольцевых ушек закреплены одним концом упругие ограничители в виде резино-матерчатых жгутов 15. Другим концом они закреплены посредством крючков в отверстиях, вьшолненных в верхних oбpaзyющIix. Пространство между торцовыми стенками 2 и 3 остается заполненным изделиями всегда за счет того, что торцовые стенки вьтолнены подвижными. 1 з.п.ф-лы, 6 ил. (Л 10 2J со СП со ю со

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (5D 4 R 65 85 38

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHOMY СВИДЕТЕЛЬСТВУ (21) 4036644/28-13 (22) 17 03,86 (46) 15.12.87. Бюл. ¹- 46 (72) Ю.Д.Богачев (53) 621.798(088.8) (56} Патент США ¹ 4261465, кл. В 65 D 85/30, 1981.

У0 71

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (54) КОНТЕЙНЕР ДЛЯ ТРАНСПОРТИРОВАНИЯ

РАЗНОМЕРНЫХ ПО ДЛИНЕ ПЛОСКИХ ИЗДЕЛИЙ (57) Изобретение относится к межоперационному хранению, транспортированию и складированию изделий в радио электронной промышленности. Целью изобретения является повьппение удобства эксплуатации. Контейнер выпол- нен в виде каркаса 1 прямоугЬльной формы со съемными торцовыми 2, 3 и разделительной 4 стенками, имеющими

„„SU„„1359213 А1 держатели 20 для изделий и установленными с возможностью перемещения по вертикальным полкам образующих 6, 7 каркаса, выполненных в виде гребенчатых реек, прорези 10 которых выполнены открытыми вверх. На нижних образующих 7 размещены проволочные направляющие 13, на которых посредством кольцевых ушек закреплены Одним концом упругие ограничители в виде резино-матерчатых жгутов 15, Другим концом они закреплены посредством крючков в отверстиях, выполненных в верхних образующих. Пространство между торцовыми стенками 2 и 3 остается заполненным изделиями всег е да за счет того, что торцовые стенки выполнены подвижными. 1 з,п.ф-лы, 6 ил.

С::

1359213 2

Изобретение относится к межоперацнонному хранению, транспортированию и складированию изделий в радиоэлектронной промышленности.

Цель изобретения — повышение удобства в эксплуатации.

На фиг. 1 изображен каркас с . элементами фиксации, вид в аксонометрии, на фиг. 2 — торцовые (а, в) и разделительная (б) стенки, вид в аксонометрии, на фиг, 3 — контейнер с одной разделительной стенкой, общий вид; на фиг. 4 — то же, с двумя разделительными стенками, на фиг.

5 — то же, при штабелировании контейнеров; на фиг. 6 — разрез А-А на фиг ° 5 (вид на торцовую стенку на нижнем контейнере не показан), Контейнер состоит из каркаса 1 пря моугольной формы, торцовых стенок 2 и 3, разделительных съемных стенок 4 и 5, установленных в каркасе 1, упругих ограничителей.

Каркас 1 выполнен из верхних и нижних боковых образующих 6 и 7 из уголкового профиля, соединенных между собой, цилиндрическими вертикальными и горизонтальными стяжками 8 и 9.

Вертикальные полки образующих 6 и 7 выполнены в виде гребенчатых реек, прорези 10 которых выполнены открытыми вверх Каркас 1 снабжен фиксаторами 11 для штабелирования

"1 выполненными в виде П-образных ножек, закрепленных на нижнем основании в углах каркаса и снабженных продольными пазами 12, открывающимися вниз и выполненными на внутренних стенках ножек фиксаторов 11, На нижних боковых образующих 7 каркаса 1 между вертикальными стяжками 8 закреплены продольные проволочные направляющие 13, а на горизонтальных полках верхних и нижних боковых образующих 6 и 7 выполнены отверстия 14 вдоль края полок с определенным шагом, Упругие ограничители выполнены в виде эластичных резино-матерчатых жгутов 15, концы которых снабжены замковыми элементами в виде замкнутых кольцевых ушек 16, взаимодействующих с направляющими 13, и в виде крючков 17, взаимодействующих с отверстиями 14 на верхних образующих 6.

Торцовые стенки 2 и 3 состоят из вертикальных плоских стяжек 18 и 19, к которым приварены с одной стороны горизонтальные равноудаленные по вер30 прорезями 10-п, минимально возможное — 5 мм, 5

55 тикали держатели 20 в виде уголков.

Концы стяжек сверху и снизу соединены с цилиндрическими стержнями (фиксаторами) 21 и 22, взаимодействующими посредством выступающих концов с прорезями 10 верхних и нижних гребенчатых образующих 6 и 7 каркаса 1.

Разделительные стенки 4 и 5 выполнены аналогично торцовым, только держатели 20 в виде уголков приварены к стяжкам 18 и 19 симметрично с двух сторон на одинаковом горизонтальном уровне с держателями 20 на торцовых стенках 2 и 3 для размещения на держателях 20 между стенками 2 и 4, или

4 и 3, или 4 и 5 изделий 23 после установки-стенок 2-4 в каркасе 1 посредством выступающих концов стержней

21 и 22 и соответствующих прорезей

10 на верхних и нижних образующих 6 и 7 каркаса 1 (фиг. 3-6). При этом шаг между прорезями 10 на гребенчатых образующих 6 и 7 выполнен равным минимально возможному приращению из- . делий 23 по длине с учетом суммарной величины вылета держателей 20 на противоположных стенках 2-4, или.

4-4, или 4-3, т.е. если шаг между приращение длины изделия — О, а величина вылета заплечиков — 1, то п = i1 + 1/3(1+1) = 8 + 2/31

Пример. 1 = 15 мм, 2 ° 15 п=5+ — — =15мм.

Перед началом работы в каркас 1 контейнера устанавливаются торцовые стенки 2 и 3 и разделительные стенки

4 и 5. При этом выступающие концы стержней 21 и 22 вставляются в соответствующие прорези 10 на верхних и нижних гребенчатых образующих 6 и 7 каркаса 1 и фиксируются на определенный размер размещаемых изделий 23 (варианты размещения стенок и изделий в контейнере показаны на фиг.3-5).

Съем и установка в каркас 1 стенок 2-4 производится следующим обра"" oì.

Стенка с держателями 20 приподнимается. Концы стержней 21 и 22 выводятся из зацепления с прорезями 10.

Стенка разворачивается относительно своей вертикальной оси и вынимается из каркаса 1. Установка стенок производится в обратной последовательности, 3

1359213

Регулировка стенок 2 и 3, 4 и 5 на следующий размер производится приподниманием стенки за стержень 21 до выхода концов стержней 21 и 22 из прорезей 10 и перемещением стенки вдоль образующих 6 и 7 на необходимый шаг, после чеГо стенки фиксируются в соответствующих прорезях 10 гребенки на образующих 6 и 7, После регулировки стенок 2-4 изделия 23 в любом порядке помещают на выступающие держатели 20 противоположных стенок. При этом с одной стороны каркаса 1 крючки 17 предварительно отстегнуты или пристегнуты на краях верхних образующих 6 около вертикальных стяжек 9 каркаса 1 ° После заполнения контейнера изделиями 23 упругие ограничители посредством ушек

16 и проволочной направляющей 13 устанавливаются посредине между стенками 2 и 4, 4 и 3 или 4 и 5 и пристегиваются к верхним образующим 6 посредством крючков 17 и отверстий 14.

После этого контейнер подготовлен к транспортированию или штабелированию.

Штабелирование производится следующим образом.

Любой последующий контейнер устанавливается на нижний посредством ножек фиксаторов 11. При этом относительное поперечное смещение кон . тейнеров фиксируется посредством внутренних стенок П-образных ножек фиксатора 11 и вертикальной стенки верхней образующей 6, продольное— посредством пазов 12 на ножках фиксатора 11 и верхних горизонтальных стяжек 9 каркаса 1. После штабелирования контейнеры взаимно пристегиваются упругими ограничителями посредством крючков 17 и соответствующих отверстий 14 на нижних образующих

7 верхнего каркаса 1 и посредством ушек 16 и направляющих 13 — на нижних образующих 7 нижнего каркаса 1.

Использование предлагаемого контейнера позволяет повысить полезную емкость за счет возможности относительного перемещения при регулировке на размер всех стенок, а также за счет возможности установки любого

10 количества средних разделительных стенок," улучшить условия при эксплуатации устройства за счет простых приемов при регулировке на любой размер, а также за счет надежной фикса15 ции стенок. после регулировки контейнеров при штабелировании.

Формула и з обретения

1. Контейнер для транспортирования разномерных по длине плоских изделий, содержащий каркас прямоугольной формы, размещенные в нем торцовые стенки, установленные с возможностью перемеще25 ния разделительные стенки, имеющие держатели изделий, и фиксатор положения разделительных стенок, о т— л и ч а ю m и и с я тем, что, с целью повьппения удобства в эксплуата30 ции, торцовые стенки установлены с возможностью перемещения и фиксации положения вдоль контейнера, последний снабжен упругими ограничителями, одним концом свободно установленными

35 на направляющей» смонтированнои на нижней образующей каркаса, а другим посредством крючка закрепленными в отверстиях, выполненных ъ верхней образующей.

40 2. Контейнер по и. 1, о т л ич а ю шийся тем, что, с целью обеспечения возможности закрепления контейнеров в штабеле, в нижней образующей каркаса выполнены отверстия

45 для закрепления конца ограничителя. имеющего крючок, нижерасположенного контейнера.

1С

1359213

1359213 ц

17

Фиг.5
