Реферат



Изобретение относится к области подъемно-транспортных машин, в частности к подъемникам с сыпучим рабочим телом. Цель изобретения - повьшение точности установки груза. Домкрат содержит корпус 1, расположенные в корпусе поршень 2 с грузовым штоком 3, рабочее тело 4 и механизм его подачи 5 . В подпоршневой полости корпуса перпендикулярно его оси выполнено отверстие 6, в котором расположен винтовой толкатель 7 с заостренным наконечником для ввода в сыпучее тело 4. 1 з.п. ф-лы, 2 ил. W срие.1 (Л С W Л

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

1 А1 (19) (11) (51)4 В 66 F 3/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4077824/29-11 (22) 24.06.86 (46) 15.12.87. Бюл. ¹ 46 (71) Проектно-технологический и конструкторский институт организации производства и экономики монтажных и специальных строительных работ . (72) Л.А.Чумак (53) 628.866.865(088. 8) (56) Авторское свидетельство СССР № 523862, кл. В 66 F 3/24, 1975. (54) ДОМКРАТ (57) Изобретение относится к области подъемно-транспортных машин, в частности к подъемникам с сыпучим рабочим телом. Цель изобретения — повышение точности установки груза. Домкрат содержит корпус 1, расположенные в корпусе поршень 2 с грузовым штоком 3, рабочее тело 4 и механизм его подачи 5. В подпоршневой полости корпуса перпендикулярно его оси выполнено отверстие 6, в котором расположен винтовой толкатель 7 с заостренным наконечником для ввода в сыпучее тело 4.

1 з.п. ф-лы, 2 ил.

2. Домкрат по п. 1, о т л и ч а юшийся тем, что в корпусе в его подпоршневой полости равномерно в плоскости, перпендикулярной оси корпуса, выполнен ряд отверстий, в каждом из которых размещен дополнительный толкатель.:

1 135925

Изобретение относится к подъемнотранспортным машинам, в частности к подъемникам с сыпучим рабочим телом.

Цель изобретения — повышение точ ности установки груза.

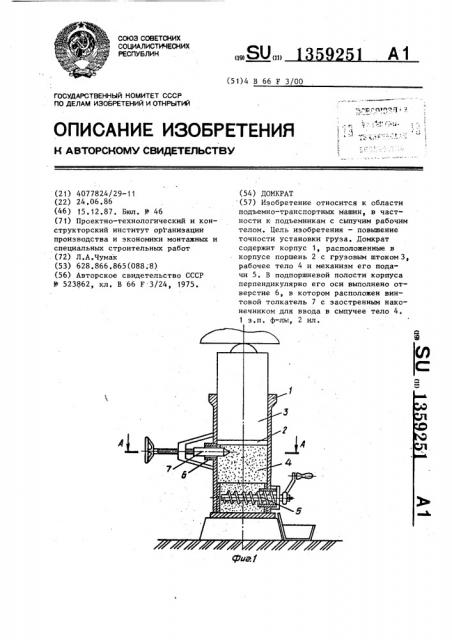

На фиг. 1 показан домкрат, общий вид; на фиг..2 — разрез А-А на фиг.1.

Домкрат содержит корпус 1, расположенный в корпусе поршень 2 с грузовым штоком 3. Рабочее тело 4 расположено в подпоршневой полости корпуса, в нижней части которого установлен механизм подачи 5 рабочего тела. 1В

В подпоршневой полости корпуса перпендикулярно его оси выполнено отверстие 6, в котором расположен винтовой толкатель 7 с заостренным наконечником.

Количество толкателей 7 определяется в зависимости от величины требуемого хода поршня 2, отношения внутреннего диаметра D корпуса 1 к наружному диаметру d толкателей 7, 25 характеристик рабочего сыпучего тела 4, конструктивных параметров домкрата.

Домкрат работает следующим образом.. 30

Корпус 1 домкрата устанавливают на предварительно подготовленное основание. Внутреннюю полость корпуса 1 заполняют рабочим сыпучим телом 4, а затем в полость корпуса вводят пор— 35 шень 2. Предварительно требуемую высоту домкрата устанавливают, удаляя сыпучее тело 4 из подпоршневой полости корпуса 1 посредством механизма подачи 5. После этого на опорные час- 40 ти поршней 2 устанавливают груз. Под действием веса груза происходит уплотнение рабочего сыпучего тела 4 и просадка поршня 2. Для подъема груза в требуемое положение в подпоршневую полость корпуса,1 вводят толкатели 7. При этом вблизи толкателей 7 в сыпучем теле 4 повышается давление.

1 2

Поскольку толкатели 7 вводятся в подпоршневую полость вблизи опорной плоскости поршня 2, то зона повышенного давления в сыпучеьг теле достигает опорной плоскости. Под воздействием повышенного давления поршень 2 совместно с грузом перемещается вверх.

Для опускания поршня 2 с грузом толкатели 7 выводят из подпоршневой полости. Таким образом, груз устанавливают в требуемое положение с высокой точностью. Так как при перемещении поршня 2 вверх или вниз рабочее сыпучее тело все время находится в уплотненном состоянии, поршень 2 длительное время сохраняет свое положение с высокой точностью.

Для опускания груза в проектное положение толкатели 7 полностью выводят из подпоршневой полости корпуса 1, после чего сыпучее тело 4 механизмом подачи 5 удаляют из подпоршневой полости корпуса 1.

Формула изобретения

1. Домкрат, содержащий корпус, расположенный в корпусе поршень с грузовым штоком, сыпучее рабочее тело, расположенное в подпоршневой полости корпуса, и механизм подачи рабочего тела, отличающийся тем, что, с целью повышения точности установки груза, в подпоршневой полости корпуса перпендикулярно его оси выполнено отверстие, в котором расположен винтовой толкатель с заостренным наконечником для ввода в подпоршневую полость.

1359251 фие2
