Реферат



№ 35937

Класс 21с, 22

ceca, .

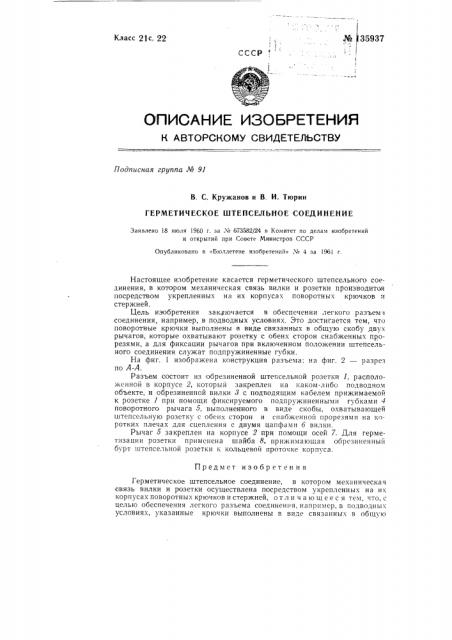

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа М 91

В. С. Кружанов и В. И. Тюрин

ГЕРМЕТИЧЕСКОЕ ШТЕПСЕЛЬНОЕ СОЕДИНЕНИЕ

Заявлено 18 июля 1960 r. за Л 673582/24 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» ЛЪ 4 за 1961 г.

Предмет изобр етен и я

Герметическое штепсельное соединение, в котором механическач связь вилки и розетки осуществлена посредством укрепленных на их корпусах поворотных крючков и стержней, о т л и ч а ю щ е е с я тем, что, с целью обеспечения легкого разъема соединения, например, в подводных условиях, указанные крючки выполнены в виде связанных в общую

Настоящее изобретение касается герметического штепсельного соединения, в котором механическая связь вилки и розетки производитоя посредством укрепленных на их корпусах поворотных крючков и стержней.

Цель изобретения заключается в обеспечении легкого разъема соединения, например, в подводных условиях. Это достигается тем, что поворотные крючки выполнены в виде связанных в общую скобу двух рычагов, которые охватывают розетку с обеих сторон снабженных прорезями, а для фиксации рычагов при включенном положении штепсельного соединения служат подпружиненные губки.

На фиг. 1 изображена конструкция разъема: на фиг. 2 — разрез по А-А.

Разъем состоит из обрезиненной штепсельной розетки 1, расположенной в корпусе 2, который закреплен на каком-либо подводном объекте, и обрезиненной вилки 8 с подводящим кабелем прижимаемой к розетке 1 при помощи фиксируемого подпружиненными губками 4 поворотного рычага 5, выполненного в виде скобы, охватывающей штепсельную розетку с обеих сторон и снабженной прорезями на коротких плечах для сцепления с двумя цапфами 6 вилки.

Рычаг 5 закреплен на корпусе 2 при помощи осей 7. Для герметизации розетки применена шайба 8, прижимающая обрезиненный бурт штепсельной розетки к кольцевой проточке корпуса. № 135937 скобу двух рычагов, которые охватывают розетку с обеих с1орон и снабжены прорезями на коротких плечах, а для фиксации рычагов при включенном положении штепсельного соединения служат подпружиненные губки.

Фиг. /
