Реферат



Изобретение позволяет повысить экономичность системы теплоснабжения 7 Для этого всасывающий патрубок 13 сетевого насоса 3 подключен к линии 14, соединяющей элеватор 7 с верхней перфорированной трубой 8. Перемычка 15 одним из своих концов подключена к напорному патрубку 2 сетевого насоса 3. Отпуск тепла потребителю данной схемой предусматривается по повышенному т-рному графику, т.к. по мере роста нагрузки т-ра в прямом трубопроводе 4 сетевой воды за -счет такого подключения увеличивается. 1 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) (51) 4 F 24 D 3/1О 11/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHOMY СВИДЕТЕЛЬСТВУ

° ° ю \

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3898035/29-06 (Я2) 21.05.85 (46) 15.12.87. Бюл. № 46 (71) Государственный проектный институт строительного машиностроения (72) А.в. Друцкий, К.Г. Головач, Ю.Г. Родин и А.А. Тресиков (53) 662.995(088.8) (56) Заявка ФРГ № 1177603, кл. F 24 D 9/00, опублик, 1982.

Авторское свидетельство СССР № 1216573, кл. F 24 D 11/00, 1984. (54) СИСТЕМА ТЕПЛОСНАБЖЕНИЯ (57) Изобретение позволяет повысить экономичность системы теплоснабжения.

Для этого всасывающий патрубок 13 сетевого насоса 3 подключен к линии 14, соединяющей элеватор 7 с верхней перфорированной трубой 8. Перемычка 15 одним из своих концов подключена к напорному патрубку 2 сетевого насоса 3. Отпуск тепла потребителю данной схемой предусматривается по повышенному т-рному графику, т.к. по мере роста нагрузки т-ра в прямом трубопроводе 4 сетевой воды за .счет такого подключения увеличивается. 1 ил.

1 13595

Изобретение о гносится к теплоэнергетике и может быть использовано в системах теплоснабжения, снабженных баками-аккумуляторами.

Цель изобретения — повышение экономичности системы теплоснабжения путем повышения температуры, подаваемой потребителю.

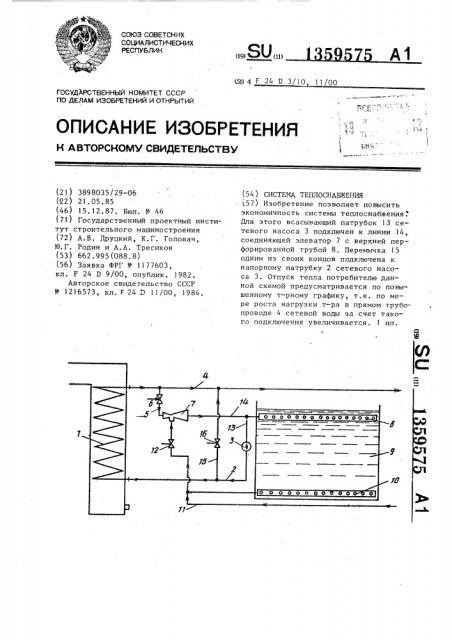

На чертеже изображена схема системы теплоснабжения.

Система теплоснабжения содержит поверхность 1 нагрева котла, подключенную своим входом к напорному патрубку 2 сетевого насоса 3, а выходом — к прямому трубопроводу 4 и линией 5 с задвижкой 6 и элеватором 7 — к верхней перфорированной трубе 8 бака-аккумулятора 9.

Нижняя перфорированная труба 10 бака-аккумулятора 9 соединена с обратным трубопроводом 11, сообщенным через задвижку 12 с элеватором 7. Всасывающий патрубок 13 сетевого насоса 3 подключен к линии 14, соединяющей элеватор 7 с верхней перфорированной трубой 8. К прямому трубопроводу 4 одним концом подключена перемычка 15 с задвижкой 16. Пругим концом перемычка 15 подключена к напорному пат30 рубку 2 сетевого насоса 3.

Система теплоснабжения работает следующим образом.

В расчетный период котел работает по повьш енному температурному графику, например 175-95 С, на постоянной номинальной нагрузке Q с постоянным расходом нагреваемой сетевой воды G< через поверхность 1 нагрева и нагреве воды от 95 до 175 С. При этом в

40 прямом 4 и обратном 11 трубопроводах расход сетевой воды G также постоянный, но больше G . Отпуск тепла потребителю данной схемой предусматривается по повышенному температурному графику, например, 150-70 или !30-70 С, о 4ь в количестве от Q Q, причем

Q ) Q Температура сетевой воды в баке-аккумуляторе 9 в конце процесо са его разрядки 70 С, а конечная -.åê— пература зарядки 95 С, причем забор воды из бака-аккумулятора 9 сетевым насосом 3 осуществляется через верхнюю перфорированную трубу 8.

При Q ы Q задвижки 6, 12 и 16 находятся в открытом состоянии и нао гретая до 175 С в поверхности 1 нагрева котла сетевая вода смешивается в элеваторе 7 с водой из обратного тру75 2 бопровод» 11 и нижней перфорир званной трубы !О бака-аккумулятора 9, о имеющей температуру 70 С, поникает свою температуру до 95 С и поступает в бак-аккумулятор 9 через верхнюю перфорированную трубу 8 и íà всас сетевого насоса 3. Часть потока воды, о имеющей температуру 175 С, с выхода поверхности 1 нагрева котла смешива— ется с потоком воды, поступаюшей через задвижку 16 из напорного патрубка 2 сетевого насоса 3 и имеющей темо пературу 95 С, понижает свою температуру до значения, соответствующего температурному графику, и поступает в прямой трубопровод 4 сетевой воды.

По мере роста нагрузки Qz (отпуск потребителю) температура сетевой воды в прямом трубопроводе 4 воды увеличивается за счет увеличения расхода о ее с температурой 175 С и уменьшения расхода с температурой 95 С, при этом уменьшается расход воды через задвижки 6 и 12 и элеватор 7. Задвижки б, 12 и 16 прикрываются, и при значении максимальной нагрузки задвижки 6 и 12 полностью закрыты, а задвижка 16 обеспечивает пропуск воды, необходимой для снижения температуры всего потока воды, поступающей с поверхности 1 котла, до максимального значения согласно" графику стпу-ска тепла потребителю, т.е. 150 или 130 С.

Фор мул аизобретения

Система теплоснабжения, содержащая поверхность нагрева котла, подключенную своим входом к напорному патрубку сетевого насоса; а выходомк прямому трубопроводу и линией с задвижкой и элеватором — к верхней перфорированной трубе бака-аккумулятора, нижняя перфорированная труба которого соединена с обратным трубопроводом, сообщенным через задвижку с элеватором, причем к прямому трубопроводу одним концом подключена перемычка с задвижкой, о т л и ч аю щ а я с я тем, что, с целью повышения экономичности путем повышения телпературы,, подаваемой потребителю, всасывающий патрубок сетевого насоса дополнительно подключен к линии, соединяющей элеватор с верхней перфорированной трубой, а перемычка другим своим концом подключена к наи зрному патрубку сетевого насоса.
