Вытяжной зонт

Вытяжной зонт

Иллюстрации

Показать все

Реферат



Изобретение относится к технике вентиляции и позволяет повысить эффективность удаления неравномерно вьщеляющихся вредностей. Вставки (В) 3, размещенные в корпусе 1, в верхней части снабжены пазами 4. В месте соединения корпуса с отсасывакщим воздуховодом 2 в пазах 4 с возможностью возвратно-поступательного перемещения установлены рамки 5, соединенные при помощи шторок 6 с торцами В 3 в направлении перемещения. Корпус и В 3 выполнены в виде усеченных пирамид. Рамки перемещаются в пазах, перемещая тем самым отверстия всасывания верхнего основания В 3 в зависимости от распйложения источника вредностей. При этом шторки с одной стороны рамки сжимаются, а с другой растягиваются. 2 ил. фие.1

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5D 4 F 24 F 7/06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

TlO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

Н АBTOPCHOMV СВИДЕТЕЛЬСТВУ (21) 3869251/29-06 (22) 20. 03. 85 (46) 15, 12. 87. Бюл, ¹ 46 (71) Одесский инженерно-строительный институт (72) Р, Е, Петросян и Л. В, Косицына (53) 697.92(088 ° 8) (56) Авторское свидетельство СССР № 974046, кл, F 24 F 7/06, 198!. (54) BbIT5IEH0A 30НТ (57) Изобретение относится к технике вентиляции и позволяет повысить эффективность удаления неравномерно выделяющихся вредностей. Вставки (В) 3, размещенные в корпусе 1, в

„„80„„1З5958З А1

1 верхней части снабжены пазами 4. В месте соединения корпуса с отсасывающим воздуховодом 2 в пазах 4 с возможностью возвратно-поступательного перемещения установлены рамки 5, соединенные при помощи шторок 6 с торцами В 3 в направлении перемещения.

Корпус и В 3 выполнены в виде усеченных пирамид. Рамки перемещаются в пазах, перемещая тем самым отверстия всасывания верхнего основания В 3 в зависимости от распдложения источника вредностей. При этом шторки с одной стороны рамки сжимаются, а с другой растягиваются ° 2 ил, 59583 2 рамки 5, перемещая отверстия всасывания верхнего основания вставок 3 в ту или иную сторону в зависимости от

5 расположения источников неравномерно выделяющихся вредностей, Шторки 6 при перемещении рамок 5 с одной стороны рамки 5 сжимаются, а с другой растягиваются.

Фо рмул а изобретения

Составитель А, Аралов

Техред И.Попович

Корректор М. Максимишинец

Редактор А. Огар

Заказ 6140/40 Тираж 660

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий .

113035, Москва, Ж-35, Раушская наб,, д. 4/5

Подписное

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

1 13

Изобретение относится к технике промышленной вентиляции.

Цель изобретения — повышение эф" фективности удаления неравномерно выделяющихся вредностей.

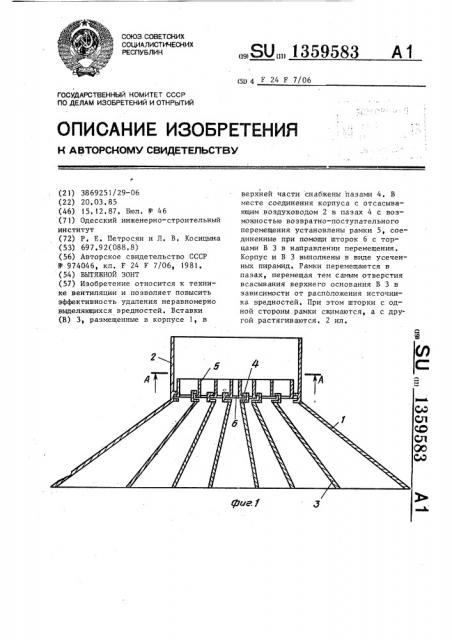

На фиг. 1 представлен вытяжной зонт, продольный разрез; на фиг. 2сечение А-А на фиг. 1, Вытяжной зонт содержит корпус 1, соединенный с отсасывающим воздуховодом 2, и размещенные в корпусе 1 вставки 3. Вставки 3 в верхней части снабжены пазами 4, а корпус 1 в месте соединения с отсасывающим воздуховодом 2 — рамками 5 установленными в пазах 4 с возможностью возвратно-поступательного перемещения и соединенными при помощи шторок 6 с торцами вставок 3 в направлении перемещения, причем корпус 1 и вставки 3 выполнены в виде усеченных пирамид. Для перемещения вставок 3 служат винты 7.

Вытяжной зонт работает следующим образом.

Поворотом винтов 7 перемещаются в пазах 4 вставок 3 соответствующие

Вытяжной зонт, содержащий корпус, соединенный с отсасывающим воздуховодом, и размещенные в корпусе вставки, о т л -и ч а ю шийся тем, что„ с целью повышения эффективности удаления неравномерно выделяющихся вредностей, вставки в верхней части

20 снабжены пазами, а корпус в месте соединения с отсасывающим воздухово: дом — рамками, установленными в пазах с возможностью возвратно-поступательного перемещения и соединенными

25 при помощи шторок с торцами вставок в направлении перемещения, причем корпус и вставки выполнены в виде усеченных пирамид.
