Устройство для визуального контроля цилиндрических образцов

Устройство для визуального контроля цилиндрических образцов

Иллюстрации

Показать все

Реферат



Изобретение относится к средствам для визуального контроля цилиндрических образцов. Целью изобретения является повышение производительности контроля за счет улучшения обзорности. Устройство содержит несколько ярусов принудительно вращаемых , горизонтально расположенных валков и средства загрузки образцов на каждый из ярусов. Принудительное вращение валков позволяет осматривать всю нарз,гжнун) цилиндрическую поверхность образцов. Для осмотра второго торца образцов один из ярусов механизма загрузки снабжен средством поворота вокруг вертикальной оси. 1 3.п. ф-лы, 2 ил. СО ел со О5 (pi/s.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ping С 01 В 5/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (89) DD 160232 (21) 7772124/25-28 (22) 03.11.81 (31) MP С 01 В/227100 (32) 20.01,81 (33) DD (46) 15.12.87. Бюл. ¹ 46 (?1) ФЕБ Карл Цейс-Йена (DD) (72) Дитрих Иалц и Вальтер Дрехслер (РВ) (53) 531.7(088.8) (54) УСТРОЙСТВО ДЛЯ ВИЗУАЛЬНОГО

КОНТРОЛЯ ЦИЛИНДРИЧЕСКИХ ОБРАЗЦОВ (57) Изобретение относится к средствам для визуального контроля ци„„SU„„1359638 А1 линдрических образцов. Целью изобретения является повышение производительности контроля за счет улучшения обзорности. Устройство содержит несколько ярусов принудительно вращаемых, горизонтально расположенных валков и средства загрузки образцов на каждый из ярусов. Принудительное врашение валков позволяет осматривать всю наружную цилиндрическую поверхность образцов. Для осмотра второго торца образцов один из ярусо. механизма загрузки снабжен средством поворота вокруг вертикальной оси.

1 з.п. ф — лы, 2 ил.

1359638

Изобретение относится к средствам визуального контроля, а именно к приспособлениям для визуального контроля образцов.

Известны устройства для контроля цилиндрических образцов, содержащие основание., V-образные гнезда и рычажный механизм загрузки (Патент ФРГ

Ф 2653370, кл. С 01 В 5702, 1977) ° 10

Недостатком этих устройств является ограниченность обзора поверхностей, поскольку часть контролируемых поверхностей перекрыта V-образными гнездами. 1В

Наиболее близким техническим решением является устройство для визуаль-= ного контроля образцов, содержашее узел транспортирования образцов, вы-полненный в виде горизонтально рас- 20 положенных, принудительно вращаемых валков, и узел загрузки (Патент ФРГ и 2621238, кл. G 01 В 11/04, 1977).

Недостатком этого устройства является ограниченность обзора вследствие .5 частичного взаимного перекрытия образцов и трудность обзора торца, удаленного от наблюдателя. Эти недостатки снижают производительность контроля. ВД

Целью изобретения является повыше . ние производительности контроля.

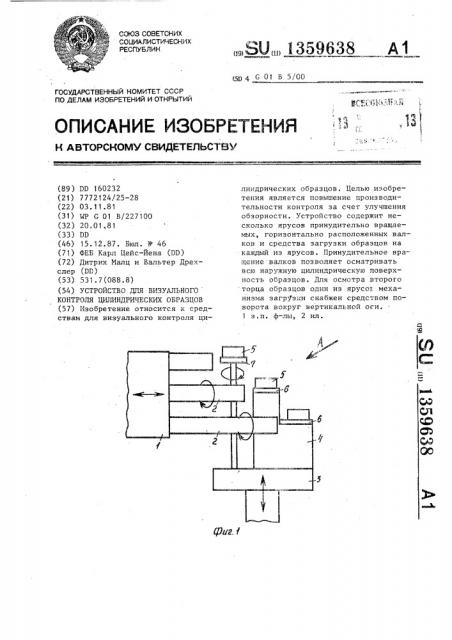

На фиг. 1 схематически изображено устрОЙстВО для визуального контрОля цилинцрических образцов, вид сбоку,,". на фиг. 2 — то же, вид спереди.

Устройство для визуального контроля цилиндрических Образцов содержит узел транспортирования образцов., вь:"" полненный в виде горизонтально-под- 40 вижного корпуса 1 с принудительно вращаемьми цилиндрическими валками

2, расположенными в несколько ярусов, и узел 4 загрузки, выполненный в виде вертикально-подвижной каретки 3 с

V-образными гнездами 6 для контролируемых образцов. Валки верхнего яруса могут быть невращаемыми. Валки каждого нижележащего яруса выступают за торец вышележащего на величину, 50 несколько превышающую длину контролируемого образца 5, а 17-образные гнезда размещены в соответствии с расно= ложением торцов валков. Ширина V-образных гнезд выбрана такой., чтобы обеспечить их прохождение между валками, V-образные гнезда одного или нескольких ярусов могут быть выпопнены поворотными вокруг вертикальной оси. В устройстве (фиг. 1 и 2) поворотными выполнены гнезда 7 верхнего яруса. В каждом ярусе может быть размещено несколько идентичных валков (в данном устройстве четыре) и несколько V-образных гнезд (три). Устройство целесообразно использовать совместно с автоматизированным каналом сортировки (не показан) и клавиатурой управления с матрично расположенными клавишами с числом строк и столбцов, равным соответственно числу ярусов и числу V — образных гнезд в каждом ярусе.

Устройство для визуального контро1 ля цилиндрических Образцов работает следующим образом.

В исходном положении корпус 1 узла транспортирования образцов находится в крайнем левом (фиг. 1) положении, а каретка 3 механизма 4 загрузки — в крайнем нижнем.

Контролируемые образцы 5 устанавливают rra цилиндрические валки 2 верхнего яруса, после чего включают один цикл работы устройства. В течение этого цикла корпус 1 перемещается в крайнее правое положечие, а ка.ретк=" "3 — в верхнее. При этом контролируемые образцы будут подняты с валков и разместятся в V-образных гнездах 6, поспе чего корпус i вернется в крайнее левое положение.

Визуальное наблюдение осуществляют по стрелке А, что позволяет конт-ролеру наблюдать торец образца и часть его периферии. В следующем ! цикле загрузки каретка перемещается вниз, установив ранее загруженные образцы на валки среднего яруса, а на валки верхнего яруса загружаются новые образцы. В каждом последующем цикле происходит перегрузка контролируемых образцов на валки и V-образные гнезда нижележащего яруса.

Из V-образных гнезд 6 нижнего яруса контролируемые образцы попадают в канал сортировки. Благодаря тому, что валки среднего и нижнего ярусов выполнены поворотными, образцы, устанавливаемые на каждый нижележащий ярус, повернуты вокруг своей оси

rbr некоторый угол (предпочтительно

180 ). что позволяет контролеру обозреть те части поверхности, которые были недоступны наблюдению в вышележащем ярусе. Если необходимо осматривать оба торца, то используют

13596

Составитель И. Гаранина

Редактор Э. Слиган Техред И.Попович Корректор, А Зимоко сов

Заказ 6145/43 Тираж 677 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4.

3 поворотные V-образные гнезда (см. поз.7) .

Если контролер заметит на одном из обозреваемых образцов дефект поверхности {или кромки), то он должен нажать на матричной клавиатуре ту клавишу, позиция которой соответствует позиции расположения забракованной детали. Электрическая схема механизма сортировки выполнена так, 1р что заслонка канала сортировки открывается тогда, когда забракованная деталь находится в нижнем ярусе.

Формула из о 6ре тения

1. Устройство для визуального контроля цилиндрических образцов, содержащее узел транспортирования об-2р разцов, выполненный в виде горизон38

4 тально-подвижного корпуса с принудительно вращаемыми, горизонтально расположенными цилиндрическими валками, и узел загрузки с V-образными гнездами для образцов, о т л и ч а ю— щ е е с я тем, что, с целью говышения производительности, цилиндрические валки размещены в несколько ярусов и выполнены так, что каждый нижележащий ярус выступает за торец вышележащего на величину„ несколько превышающую длину контролируемого образца, à V-образные гнезда механизма загрузки размещены ступенчато в соответствии с конфигурацией цилиндрических валков.

2. Устройство по п.1, о т л и ч а ю щ е е с я тем, что V-образные гнезда одной из ступеней механизма загрузки выполнены поворотными вокруг вертикальйой сси.
