Устройство для измерения зазоров

Устройство для измерения зазоров

Иллюстрации

Показать все

Реферат



Изобретение относится к измерительной технике и может быть использовано для измерения зазоров в труднодоступных местах между двумя цили1 1дрическими поверхностями. Целью изобретения является обеспечение возможности измерения зазора между двумя цихшндрическими поверхностями. Четьгре рычага 6-9 образуют ромб и соединены между собой с помош;ью шарниров 10-13. Шарнир 13 закреплен на корпусе 1, а шарнир 10 на подвижной планке 4. Две планки 14 и 15 жестко соединены с рычагами 8 и 9 и являются их продолжением. Два дополнительных рычага 16 и 17 соединены шарниром 18 друг с другом и шарнирами 19и 2.0 с планками 14 и 15. Дополнительные рычаги 16 и 17 вводят в зазор между двумя цилиндрическими поверхностями деталей, перемещают планку 2 вверх по корпусу 1. При этом ромб вытягивается по диагонали, а планки 14 и 15 через шарниры 19 и 20сдвигают дополнительные рычаги 16 и 17. На шкале 3 по указателю 5 фиксируют изменение длины вертикальной диагонали ромба к по ней судят о величине зазора между двумя поверхностями . 2 ил. ъ (Л v 5 со СП со О5 4 tsD ,го

СОЮЗ СОВЕТСНИК

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

А1

„„SU„„1359642 (51)4 С 01 В 5 14

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTGPCHOMY СВИДЕТЕЛЬСТВУ

1Т фиР./

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

Ао делАм изОБРетений и ОтнРытий (21) 3964450/25-28 (22) 16.10.85 (46) 15,12.87, Бюл, У 46 (72) В.П.Башарин (53) 531.717. 1(088,8) (56) Мирошниченко Б.Я. Современный инструмент и приспособления разметчиков-машиностроителей. Л.: Машиностроение, 1972, с, 97-98, рис. 111. (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ЗАЗОРОВ (57) Изобретение относится к измерительной технике и может быть исполь- зовано для измерения зазоров в труднодоступных местах между двумя цилиндрическими поверхностями. Целью изобретения является обеспечение возможности измерения зазора между двумя цилиндрическими поверхностями. Четыре рычага 6-9 образуют ромб и соединены между собой с помощью шарни. ров 10-13. Шарнир 13 закреплен на корпусе 1, а шарнир 10 - на подвижйой планке 4. Две планки 14 и 15 жестко соединены с рычагами 8 и 9 и являются их продолжением. Два дополнительных рычага 16 и 17 соединены шарниром 18 друг с другом и шарнирами

19 и 20 с планками 14 и 15. Дополнительные рычаги 16 и 17 вводят в зазор между двумя цилиндрическими поверхностями деталей, перемещают планку 2 вверх по корпусу 1, При этом ромб вытягивается по диагонали, а планки 14 и 15 через шарниры 19 и

20 сдвигают дополнительные рычаги 16 и 17. На шкале 3 по указателю 5 фиксируют изменение длины вертикальной диагонали ромба и по ней судят о величине зазора между двумя поверхностями. 2 ил.

1359642

Изобретение относится к измерительной технике и может быть использовано для измерения зазоров в труднодоступных местах между двумя цилиндрическими поверхностями.

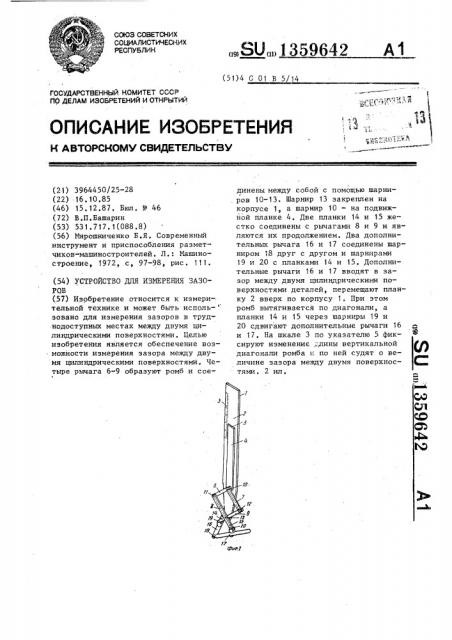

Целью изобретения является обеспечение возможности измерения зазора между двумя цилиндрическими поверхностями, На фиг. I схематически изображено устройство для измерения зазоров, аксонометрия на фиг. 2 — то же, вид сверху.

Устройство состоит из корпуса с базовой плоскостью 2 и шкалой 3 на ней. В корпусе установлена подвижная планка 4 с указателем 5, Четыре рычага 6-9 образуют ромб и соединены между собой с помощью шарниров 10-13, оси которых перпендикулярны базовой

r плоскости 2. Шарнир 13 закреплен на корпусе 1, а шарнир 10 — на подвижной планке 4.

Две планки 14 и 15 жестко соединены с рычагами 8 и 9 ромба со стороны шарнира 13, закрепленного на корпусе 1. Планки 14 и 15 являются продолжением рычагов 8 и 9. Два дополнительных рычага 16 и 17 расположены в плоскости, перпендикулярной .базовой, и соединены шарниром 18 друг с другом и шарнирами 19 и 20 соответственно с планками 14 и 15. Расстояния от шарниров 19 и 20, соединяющих дополнительные .рычаги 16 и

17 с планками 14 и 15, соответственно до шарнира 13, закрепленного на корпусе 1, и до шарнира 18, соединяющего дополнительные рычаги 16 и 17, равны между собой.

Устройство работает следующим образом.

Дополнительные рычаги 16 и 17 вво,дят в зазор между двумя цилиндрическими поверхностями деталей, перемещают планку 4 вверх в направляющих с корпуса 1, при этом ромб вытягивается по диагонали, а планки 14 и 15 через шарниры 19 и 20 сдвигают дополнительные рычаги 16 и 17. На шкале 3 по указателю 5 фиксируют изменение длины вертикальной диагонали ромба и по ней судят о величине зазора между двумя поверхностями.

Формула и з о б р е т ения

Устройство для измерения зазоров, содержащее корпус с базовой плоскостью и шкалой на ней, подвижную планку с указателем и четыре рычага, образующие ромб и соединенные между собой с помощью шарниров, оси которых перпендикулярны базовой плоскости, один из шарниров закреплен на корпу26 се, а другой — на планке, о т л и— ч а ю щ е е с я тем, что, с целью обеспечения возможности измерения зазора между двумя цилиндрическими поверхностями, оно снабжено двумя

Зп планками, жестко соединенными с рычагами ромба со стороны шарнира, закрепленного на корпусе, являющимися их продолжением и расположенными в плоскости, перпендикулярной базовой, а также двумя дополнительными рыча35 гами, соединеннымк шарнирно друг с другом и с соответствующими планками, а расстояния от шарниров, соединяющих дополнительные рычаги с планками соответственно до шарнира, закрепленного на корпусе, и до шарнира, соединяющего дополнительные рычаги, равны между собой.

1359642

Составитель И.Ефимов

Редактор Э.Слиган Техред И.Попович Корректор А.Зимокосов

Заказ 6145/43 Тираж 677 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4,
