Изобретение относится к измерительной технике и предназначено для поверки измерителей перемещений, работающих с зондирующими излучениями. Цель изобретения - поверка преобразователей больпшх перемещений и расширение диапазона поверяемых характеристик за счёт регулирования длитель- , ности фронта входного воздействия на поверяемый преобразователь. После подачи питания электромагнит 8 перемещает каретку 6 и отражатель 1 по направляющим 7, открьшая ход излучению 4 к вьщвинутому отражателю 2. При движении каретки 6 в момент, когда отражатель 1 полностью откроет путь излучению 4, контакты 10 и 11 размыкаются и подача сигнала на измеритель 14 прекращается. Измеритель 14 определяет бременной интервал t как длительность фронта входного воздействия на поверяемьй измеритель 5 перемещений . Измеритель 5 измеряет расстояние до отражателя 2, а регистратор 15 фиксирует характер и время установления его выходного сигнала с определенной амплитудой. Этот выходной сигнал представляет собой динамическую (переходную) характеристику поверяемого измерителя. Дпя определения вариации показаний измерителя перемещений его выходной сигнал, соответствующий расстоянию h, определяется дважды - один раз при положении а переключателя 12 и вьщвинутых отражателях 1 и 2, второй раз при положении S переключателя 12 и отведенных с хода Излучения 4 отражателей 1 и 2. 3 ил. S (Л со ел со а О5 05

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) (П) 6 А1 (51) 4 G 01 В 11 00 о,@,,,)у)ч1.(Я Ц l!3 ф ЯЯ .,:. 1 Е к1

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHGMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3947609/24-28 (22) 13,08.86 (46) 15. 12,87. Вюл. У 46 (72) К,Ф.Тумовский (53) 531.717(088.8) (56} Feingeratetechnik. 1983, 32, Р 6, $. 148-249. (54) УСТРОЙСТВО ДЛЯ ПОВЕРКИ ПРЕОБРАЗОВАТЕЛЕЙ ПЕРЕМЕЩЕНИЙ (57) Изобретение относится к измерительной технике и предназначено для поверки измерителей перемещений, работающих с зондирующими излучениями.

Цель изобретения — поверка преобразователей больших перемещений и расширение диапазона поверяемых характеристик за счет регулирования длительности фронта входного воздействия на поверяемый преобразователь. После, подачи питания электромагнит 8 перемещает каретку 6 и отражатель 1 по направляющим 7, открывая ход излучению 4 к выдвинутому отражателю 2. При движении каретки 6 в момент, когда отражатель 1 полностью откроет путь излучению 4,. контакты 10 и 11 размыкаются и подача сигнала на измеритель

14 прекращается. Измеритель 14 определяет временной интервал 6t как длительность фронта входного воздействия на поверяемый измеритель 5 перемещений. Измеритель 5 измеряет расстояние до отражателя 2, а регистратор 15 фиксирует характер и время установления его выходного сигнала с определенной амплитудой. Этот выходной сигнал представляет собой динамическую (переходную) характеристику поверяемого измерителя. Для определения вариации показаний измерителя перемещений его выходной сигнал, соответствующий расстоянию h, определяется дважды — один раз при положении а переключателя 12 и выдвинутых отражателях 1 и " второй раз при положении

1 переключателя 12 и отведенных с хода излучения 4 отражателей 1 и 2.

3 ил.

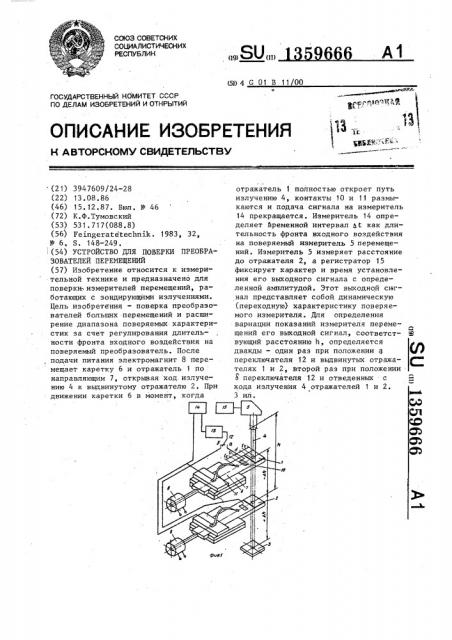

На фиг.1 схематически изображено предлагаемое устройство; на фиг.2 — 15 характер входного воздействия на поверяемый преобразователь; на фиг.3 возможная реакция преобразователя на это воздействие.

Устройство для поверки преобразо- 20 вателей перемещений, содержит (фиг.1) отражатели 1 — 3, установленные последовательно один за другим в ходе излучения 4 от поверяемого преобразователя 5. Отражатели размещены на из- 25 вестных и одинаковых друг от друга расстояниях (ЬЬ). Средний отражатель

2 удален от преобразователя 5 на расстояние h которое может изменяться от измерения к измерению. 30

Отражатели 1 и 2 установлены с возможнбстью перемещения в направлении, перпендикулярном направлению . распространения излучения преобразователя, и позволяют отсекать излучение 4.

Для этого отражатели размещены на каретках 6, которые могут передви-. гаться по направляющим 7 с помощью электромагнитов 8 и 9.

Каретки 6 и 7 из электроизолирующего материала снабжены датчиками моментов начала и конца отсечения излучения, роль которых выполняют электрические контакты 10 и 11.

При этом выдержаны соотношения размеров d=l< 1 =1, rpe d — диаметр пучка излучения 4; 1, — протяженность электроконтактов 10 в направлении движения каретки.б; 1 расстояние от кромки электроконтакта

10 до пружинного контакта 11; 1 расстояние от отсекающей кромки отражателя до границы пучка излучения 4.

Контакты 10 и 11 включены через переключатель 12 в электрическую цепь последовательно с источником 13 электропитания и измерителем 14 временных интервалов. Поверяемый измеритель 5

135966

Изобретение относится к измерительной технике и может быть использовано для испытания и поверки измерителей перемещений, работающих с зондирующими излучениями..

Цель изобретения — поверка преобразователей больши.. перемещений и расширение диапазона поверяемых характеристик за счет регулирования длительности фронта входного воздействия на поверяемый преобразователь.

6 2 перемещений снабжен регистратором 15 выходного сигнала.

Устройство работает следующим образом.

В исходном состоянии (до момента

t фиг.2) переключатель 13 находится в положении а, отражатель 1 выдвинут и пересекает ход зондирующего излуче-ния 4, поверяемый преобразователь 5 определяет расстояние (h-hh), а регистратор 15 фиксирует соответствующий этому расстоянию сигнал с амплитудой

А, (фиг. 3) .

После подачи питания электромагнит

8 перемещает каретку 6 и отражатель

1 по направляющим 7, открывая ход излучению 4 к выдвинутому отражателю 2.

При движений каретки 6 в момент

t когда внешняя кромка отражателя

1 начнет открывать путь излучению 4 до отражателя 2, контакты 10 и 11 замыкаются, и сигнал от источника 13 начинает поступать на измеритель 14 временных интервалов.

При дальнейшем движении каретки 6 в момент t =t, +at (фиг.2), когда отражатель 1 полностью открывает путь излучению 4, контакты 10 .и 11 размыкаются, и подача сигнала на измеритель 14 прекращается. Таким образом, измеритель 14 определяет временной интервал Lt как длительность импульса, равную времени пересечения зондирующего излучения 4 отсекающей кромкой отражателя 1, т.е. длительность фронта входного воздействия (в виде скачка расстояния hh) на поверяемый измеритель 15 перемещений.

После момента t измеритель 5 измеряет расстояние до отражателя 2, а регистратор 15 фиксирует характер и время установления его выходного сигнала с амплитудой А, соответствующей расстоянию (см. фиг.3). Этот выходной сигнал является реакцией измерителя 5 на скачкообразное изменение расстояния от (h-ЬЬ) до h, т.е. представляет собой динамическую (переходную) характеристику поверяемого измерителя. Количественно эта динамическая характеристика может быть оценена, например, временем установления показаний Г (см. фиг.3) .

Статическая характеристика преобразования расстояния h в электрический сигнал А может быть определена по данным фиг.2, 3 по формуле

1359666

Ь =/T -AS, 25,фее мЯ, фиаГ

А -А<

S= — ——

ah

Форму этой характеристики в рабочем диапазоне поверяемого измерителя 5 можно определить, повторяя описанные измерения при различных h. Для определения вариации показаний измерителя перемещений его выходной сигнал, соответствующий расстоянию h (фиг.1), определяется дважды, Один раз при положении а переключателя 12 и выдвинутых отражателях 1 и 2 путем отвода отражателя 1 электромагнитом 8. Второй раз при положении о переключателя

12 и отведенных с.хода излучения 4 отражателей 1 и 2 путем выдвижения отражателя 2 электромагнитом 9 до пересечения хода излучения 4.

20

Оценка вариации определяется как абсолютная величина разности где К„ — среднее значение погрешности измерителя 5 в определении расстояния при его изменении от (h-ЬЬ) до h

Д вЂ” среднее значение погрешности. при изменении расстояния от (h+hh) до h.

Формула изобретения

Устройство для поверки преобразователей перемещений, содержащее узел задания перемещений, выполненный в виде отражателей, установленных последовательно один за другим в ходе излучения от преобразователя с возможностью перемещения вдоль излучения, и регистратор перемещений, о т— л и ч а ю щ е е с я тем, что, с целью поверки преобразователей больших перемещений и расширения диапазона поверяемых характеристик, оно снабжено измерителем временных интервалов и датчиками моментов начала и конца отсечения излучения, электрически связанными с измерителем временных интервалов и закрепленными на соответствующих отражателях, которые установлены с возможностью перемещения в направлении, перпендикулярном направлению распространения излучения преобразователя, а расстояния между соседними отражателями одинаковы.

1359666

Время

: @АЗ
