Устройство для программирования испытаний радиоэлектронных изделий на случайную вибрацию

Устройство для программирования испытаний радиоэлектронных изделий на случайную вибрацию

Иллюстрации

Показать все

Реферат



Изобретение относится к испытательной технике. Цель изобретения - расширение функциональных возможностей устройства за счет воспроизве- . (Л 00 сд ;о О5 ;о ел

А1

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (19) (И) (5)) 4 G 01 M 7/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

llO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3872466/24-28 (22) 07.01. 85 (46) 15. 12.87, Б)0л, У 46 (72) В. К.Лукичев, 10. Н.Федеченков и. А.И.Грибков (53) 620.178.53 ° 001. 12 (088.8) (56) Авторское свидетельство СССР

У 231180, кл. G 01 M 7/00, 1961. (54) УСТРййСТВО ДЛЯ ПРОГРАММИРОВАНИЯ

ИСПЫТАНИЯ РАДИОЭЛЕКТРОННЫХ ИЗДЕЛИЙ

HA СЛУЧАоПУК) ВИВРАЦИ)0 (57) Изобретение относится к испытательной технике. Цель изобретения расширение функциональных возможностей устройства за счет воспроизве1359695 дения случайной вибрации с изменяющимися во времени спектральными характеристиками, кроме шумового сигнала, сформированного генераторами

1,2 шума и прошедшего через каналы выравнивания, образованные фильтрами блока 3, блоками 4 с переменными коэффициентами передачи и аттенюаторами блока 5, на один из входом суммирующего блока 6 через блок 18 регулирования уровня дополнительно поступает узкополосный сигнал, сформированный полосовым фильтром 17 из сигнала генератора 16 шума. Частота настройки фильтра 17 изменяется во времени блоком 22 автоматического

Изобретение относится к испытательной технике и может быть применено в приборостроении при испытаниях на случайную вибрацию.

Целью изобретения является расширение функциональных возможностей за счет воспроизведения случайной вибрации с изменяющимися во времени спектральными характеристиками.

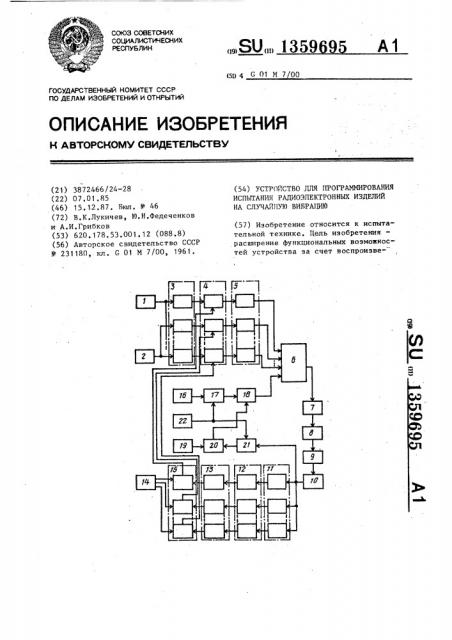

На чертеже представлена функциональная схема устройства.

Устройство включает в себя два генератора 1 и 2 шума, последовательно соединенные блок 3 фильтроввыравнивателей, блоки 4 с переменным коэффициентом передачи, первый блок

5 аттенюаторов, входы нечетных и четных-фильтров-выравнивателей блока 3 соответственно соединены с генераторами 1 и 2, последовательно соединенные суммирующий блок 6, входы которого соединены с выходами аттенюаторов блока 5, усилитель 7, усилитель 8 мощности, вибростенд 9, катодный повторитель 10, блок 11 анализирующих фильтров, второй блок 12 аттенюаторов, блок 13 измерительных. усилителей с детекторами, блок 14 задания уровней вибрации, блок 15 усилителей, выходы которого соединены с управляющими входами .соответствующих блоков

4 с переменным коэффициентом передачи, один из входов соединен с выходауправления перестройкой частоты. С выхода суммирующего блока 6 сигнал со сформированным таким образом спектром шума поступает через усили.тели 7 и 8 на вибростенд 9, Для выравнивания амплитудно-частотной характеристики тракта усилитель мощностивибростенд сигнал с выхода. катодного повторителя 10 через полосовой фильтр

21, частота которого изменяется блоком 22 синхронно с частотой фильтра

17„ постулает на блок 20 сравнения, где сравнивается с.сигналом эадатчика 19 уровня напряжения. Результирующий сигнал управляет коэффициентом передачи блока 18, 1 ил.

2 ми блока 14 задания уровня вибрации, а другие — с выходами блока 13 усилителей с детекторами, канал формирования, состоящий из последователь5 но соединенных генератора 16 шума, первого полосового фильтра 17 с управляемой частотой настройки и блока

18 регулировки уровня, выход которого подключен к одному иэ входов суммирующего блока 6, канал анализа, состоящий из задатчика 19 уровня напряжения, блока 20 сравнения, выход которого соединен с управляющим вхо15 дом блока 18 регулировки уровня вто9 рого полосового фильтра 21 с управляемой частотой настройки, один из входов которого соединен с выходом катодного повторителя 10 и входами блока 11 анализирующих фильтров, а выход подключен к одному иэ входов блока 20 сравнения, другой вход которого соединен с выходом эадатчика

19 уровня напряжения, блок 22 автоматического управления перестройкой

25 частоты, выход которого подключен к управляющим входам первого и второго полосовых фильтров 17 и 21.

Устройство работает следующим образом.

Генераторы 1 и 2 шума генерируют сигналы, имеющие равномерную спектральную плотность в диапазоне 5—

4000 Гц. Сигнал поступает на 120

1359695

10

35

Сигнал с датчика вибростенда 9 через катодный повторитель 10 поступает на блок 11 анализирующих фильтров и на вход второго полосового фильтра 21. Распределяясь в блоке 11 на 120 каналов, сигнал проходит далее через аттенюаторы блока 12 и измерительные усилители блока 13, имеющие стабильный коэффициент усиления.

Выходное напряжение усилителей блока

13 сравнивается с выходными напряжениями блока 14 задания уровней в усилителях блока 15, и результирующие сигналы поступают на управляющие входы соответствующих блоков 4, изменяя их коэффициент передачи. Напряжение с выхода второго полосового фильтра 21, частота настройки которого изменяется синхронно с частотой настройки первого полосового фильтра

17, сравнивается в блоке 20 с напряжением задатчика 19 уровня. Напряжение результирующего сигнала поступает

55 фильтров-вырав нива телей блока 3, где разделяется на 120 каналов. Каж— дый фильтр настроен на определенную частоту с полосой пропускания 25 Гц.

Для устранения фазовых искажений при сложении узкополосных шумов от фильтров вь1равнивателей к одному генератору шума подключены четные фильтры, к другому — нечетные.

Сигнал с каждого фильтра-выравнивателя блока 3 поступает на блок

4 с переменным коэффициентом передачи. С выхода блока 4 сигналы через соответствующие аттенюаторы блока

5 поступают на суммирующий блок 6.

На этот же суммирующий блок 6 через блок 18 регулировки уровня поступает узкополосный сигнал, сформированный полосовым фильтром 17 из сигнала генератора 16, имеющего равномерную спектральную плотность в диапазоне

5 — 4000 Гц, Частота настройки полосового фильтра 17 изменяется во времени блоком 22 автоматического управления перестройкой частоты. С выхода суммирующего блока 6 сигнал со сформированным таким образом спектром шума поступает через усилитель 7 и 8 на вибростенд 9. Для выравнивания амплитудно-частотной характеристики тракта усилитель мощности — вибростенд в устройстве имеется анализатор спектра случайных вибраций. на управляющий вход блока 18, регулируя его коэффициент передачи.

Таким образом, компенсируется неравномерность амплитудно-частотной характеристики тракта усилитель мощности — вибростенд.

Устройство позволяет проводить испытания изделий на воздействие случайной вибрации, статистические свойства которой изменяются во времени.

Ф о р м у л а и з о б р е т е н и я

Устройство для программирования испытаний радиоэлектронных изделий на случайную вибрацию состоящее из первого и второго генераторов шума, последовательно соединенных блока фильтров-выравнивателей, блоков с переменным коэффициентом передачи, первого блока аттенюаторов, вход нечетных и четных фильтров-выравнивателей соединен соответственно с первым и вторым генераторами шума, последовательно соединенных суммирующего блока, усилителя, усилителя мощности, вибростенда, катодного повторителя, блока анализирующих фильтров, второго блока аттенюаторов, блока измерительных усилителей с детекторами, блока задания уровней вибрации, блока усилителей, выходы которого соединены с управляющими входами соответствующих блоков с переменным коэффициентом передачи, один из входов каждого усилителя блока соединен с соответствующим выходом блока задания уровня вибрации, а другой— с соответствующим выходом блока измерительных усилителей с детекторами, о т л и ч а ю щ е е с я тем, что; с целью расширения функциональных возможностей за счет воспроизведения случайной вибрации с изменяющимися во времени спектральными характеристиками, оно дополнительно снабжено каналом формирования, состоящим из последовательно соединенных третьего генератора шума, первого полосового фильтра с управляемой частотой настройки, блока регулировки уровня, выход которого подключен к одному из входов суммирующего блока, каналом анализа, состоящего из задатчика уровня напряжения, блока сравнения, выход которого соединен с управляющим входом блока регулировки уровня, второго полосового фильтра.с управ1359695

Составитель В.Мамонтов

Техред Л.Сердюкова Корректор А.Обручар.Редактор Л.Повхан

Заказ 6147/45 Тираж 776 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035; Москва Ж-35, Раушская наб., д.4/5

Производственно-полиграфическое предприятие, г,ужгород, ул.Проектная, 4 ляемой частотой настройки, один из входов которого соединен с выходом катодного повторителя и входами блока анализирующих фильтров, а выходс одним из входов блока сравнения, другой вход которого соединен с выходом задатчика уровня напряжения, блоком автоматического управления перестройкой частоты, выход которого

5 подключен к управляющим входам первого и второго полосовых фильтров .
