Способ получения синтетических латексов на основе дивинила и акриловых эфиров

Способ получения синтетических латексов на основе дивинила и акриловых эфиров

Иллюстрации

Показать все

Реферат

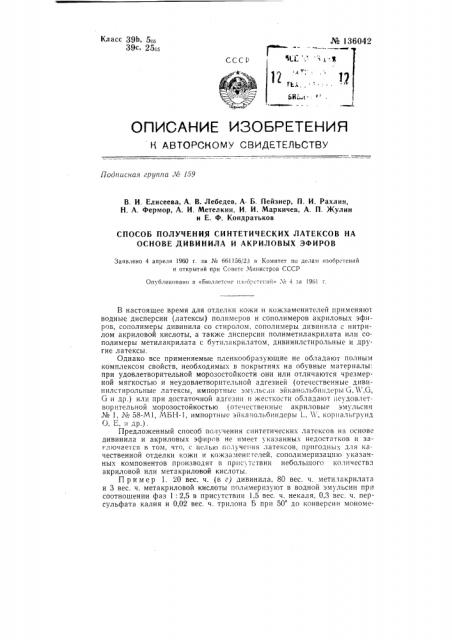

Класс 39b, 5оа

39с 25о5 № 136042

ceca

12„ ", Ц

ЬЙ «1.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа,¹" l59

В. И. Елисеева, А. В. Лебедев, А. Б. Пейзнер, П. И. Рахлин, Н. А. Фермор, А. И. Метелкин, И. И. Маркичев, А. П. Жулин и Е. Ф. Кондратьков

СПОСОБ ПОЛУЧЕНИЯ СИНТЕТИЧЕСКИХ ЛАТЕКСОВ НА

ОСНОВЕ ДИВИНИЛА И АКРИЛОВЫХ ЭФИРОВ

Заявлено 4 апреля 1960 г. за № 661166/23 в Комитет по делам изобретений и открытий при Советс Министров СССР

Опубликовано в «Бюллетене наобретекнй». ¹ 4 аа 1961 г.

В настоящее время для отделки кожи и кожзаменителей применяют водные дисперсии (латексы) полимеров и сополимеров акриловых эфиров, сополимеры дивинила со стиролом, сополимеры дивинила с Hèòðèлом акриловой кислоты, а также дисперсии полиметилакрилата или сополимеры метилакрилата с бутилакрилатом. дивинилстирольные и другие латексы.

Однако все применяемые пленкообразующие не обладают полным комплексом свойств, необходимых в покрытиях на обувные материалы: при удовлетворительной морозостойкостн они или отличаются черезмерной мягкостью и неудовлетворительной адгезией (отечественные дивинилстирольные латексы, импортные эмульсии эйканольбиндеры С,Г,G, G» др.) или при достаточной адгезии и жесткости обладают етдов,четворительной морозостойкостью (отечественныс акриловые эмульсии № 1, ¹ 58-М1, МБ1-1-1, импортные эйканольбиндеры 1, Л, кориальгрунд

"др).

Предложенный способ получения синтетических латексов на основе дивинила и акриловых эфиров не имеет указанных недостатков и 33 л1очается в том, что, с целью получения латексов, пригодных для качественной отделки кожи и кожзаменителей, сополимеризацпю указанных компонентов производят в прис;тствии небольшого количества акриловой или метакриловой кислоты.

П ример 1. 20 вес. ч. (в г) дивинила, 80 вес. ч. метилакрилата и 3 вес. ч. метакриловой кислоты полимеризуют в водной эмульсии при соотношении фаз 1: 2,5 в присутствии 1,5 вес. ч. некаля, 0,3 вес. ч. персульфата калия и 0,02 вес. ч. трилона Б при 50 до конверсии мономе№ 136042 мц) э, 3Э® ров а 9о:100%. После о ончания полимеризации при той же темпе ровавший дивинил и примеси к нему. Проции 16 часов. дивинила, 80 вес. ч. бутилметакрилата и полимеризуют в водной эмульсии при соогвии 2,5 вес. ч. некаля, 0,3 вес. ч. персульфата калия, 0,15 вес. ч. сульфита натрия и 0,02 вес. ч. трилона Б при 50 до конверсии мономеров на 95 — 100%. Продолжительность полимеризации

13 часов. Затем непрореагировавший дивинил и др, продукты удаляют как и в примере 1.

Сопоставление свойств латекса, полученного по примеру 1, со свойствами применяемых латексов приведено в таблице.

Удлинение при Показатель адгезии разрыве %

Наименование пленкообразующего (устоичивость покрытия при промо канин кежи). Число оборотов диска

+ 20 — 20

Предмет изобретения

Способ получения синтетических латексов на основе дивинила и акриловых эфиров, отличающийся тем, что, с целью получения латексов, пригодных для качественной отделки кожи и кожзаменителей, сополимеризацию указанных компонентов ведут в присутствии неболь. шого количества акриловой или метакриловой кислоты.

Редактор Н. И. Мосин Техред А. А. Камышникова Корректор Л. Комарова

Объем 0,17 усл. и. л.

Цена 3 коп.

Формат бум. 70+108 /и

Тираж 700

ЦБТИ при Комитете по делам изобретений и открытий при Совете Министров СССР

Москва, Центр М. Черкасский пер., д. 2/6.

Поди. к печ. ЗОХ-61 r

3ак. 4054

Типография ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССР, Москва, Петровка, 14.

В ратур даляют непрорфф должительность подщче1 из

Пример 2. 7 Г вес.

5 вес ч. акриловой4Фислот ношении фаз 1: 2 в- п)т

Латекс по примеру

Акриловая эмульсия М l

Эйканольбиндер W

Эйканольбиндер

Эйканольбиндер G ..

960

237

474

Зз0

52
