Устройство и.и.сташевского для уничтожения грызунов

Устройство и.и.сташевского для уничтожения грызунов

Иллюстрации

Показать все

Реферат



Изобретение относится к области санитарии . Цель изобретения - новьпнение производительности работы устройства. Устц «X ройство может быть вынолнено в виде трубы 1 или Н1арнирно соединеины.х секций, состояниях из рамок. В устройстве имеются электроды, соединенные с электросетью помещения , и нриманка. Электроды расиоложены с образованием раскола для нрохода грызунов и могут быть вьиюлиены в виде сетки 5 или ду1 . Д, 1я уничтожения грызунов устройство устанавливают в зоне появления грызунов, которые, приближаясь к приманке, прикасаются к электродам и ногибают от электротока. 3 з. н. ф-лы, 24 ил. // (Л с Фа г. 5 ОС о о о: ос 4

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ÄÄSUÄÄ 1360684

Ai (5д 4 А 01 М 19, 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

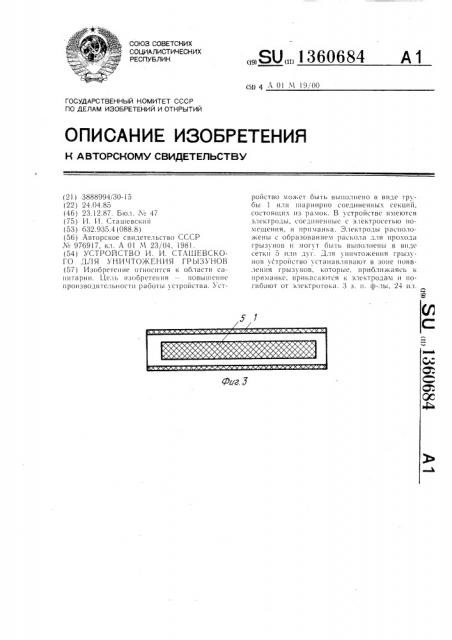

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ (21) 3888994130-15 (22) 24.04.85 (46) 23.12.87. Бюл. X 47 (75) И. И. Сташевский (53) 632. 935 4 (088. 8) (56) Авторское свидетельство СССР

¹ 976917, кл. А 01,М 23/04, 1981. (54) УСТРОЙСТВО И. И. CTAIIIEBCKOГО ДЛЯ УНИЧТОЖЕНИЯ ГРЫЗУНОВ (57) Изобретение относится к ооласти санитарии. Цель изобретения — новы|пенне производительности работы устройства. Устройство может быть выполнено в виде трубы 1 или шарнирно соединеннык секции, состояших из рамок. В устройстве имеются электроды, соединенные с электросетью помешения, и приманка. Электролы расположены с образованием раскола для про ода грызунов и могут быть выполпеHhl в виде сетки 5 или дуг. ), IH уничтожения грызунов устройство устанавливают в зоне появления грызунов, которые. приближаясь к приманке, прикасаются к электродам и Iloгибают от электротока. 3 з. и. ф-лы, 24 ил.

1360684

Изобретение относится к устройствам для уничтожения грызунов.

Цель изобретения — повышение производительности работы устройства для уничтожения грызунов.

На фиг. 1 изображено схематично устройство для уничтожения грызунов с проволочными электродами; на фиг. 2 — то же, с электродами в виде пластин; на фиг. 3 — то же, с электродами в виде сеток; на фиг. 4— то же, с электродами в виде колец; на фиг. 5 — то же, с электродами, расположенными с образованием раскола; на фиг. 6— то же, с другой формой раскола; на фиг. 7— то же, с расколом, образованным дугами; на фиг. 8 — устройство для уничтожения грызунов с проволочными электродами, поперечный разрез; на фиг. 9 — то же, с электродами в виде пластин или сеток, поперечный разрез; на фиг. 10 — то же, с электродами в виде колец, поперечный разрез; на фиг. 11 — устройство, выполненное в виде этажерки с дисковыми электродами; на фиг. 12 — устройство с выпуклыми электродами; на фиг. 13 — то же, с вогнутыми электродами; на фиг. 14 — устройство с выпуклыми электродами, вид сверху под углом; на фиг. 15 — устройство, состоящее из нескольких секций; на фиг. 16 — устройство с вертикально расположенными электродами; на фиг. 17 — устройство, выполненное в виде этажерки из листовых горизонтальных плоских кольцевидных электродов; на фиг. 18— то же, с плоскими электродами в виде многоугольника; на фиг. 19 — то же, с плоскими электродами в виде звездочек; на фиг. 20— устройство с плоскими электродами в виде звездочек, разрез в горизонтальной плоскости; на фиг. 21 — устройство круглой формы с вертикальными электродами; на фиг. 22 — устройство с подпружиненным полом; на фиг. 23 — устройство, имеющее шарнирно соединенные стенки; на фиг. 24— устройство, шарнирно соединенные стенки которого выполнены в виде рамок.

Устройство для уничтожения грызунов состоит из трубы 1 (конуса), выполненной из гибкого токонепроводящего материала.

Внутри трубы жестко закреплены электроды 2,. которые могут быть выполнены из проволоки 3 или пластины 4, или в форме сетки 5, или колец 6. Электроды 3 — 5 могут быть расположены параллельно друг другу и удалены от стенки трубы на одинаковое расстояние (фиг. 1 — 4), в виде раскола (фиг. 5), а также в виде раскола, расширяющегося от середины к концам (фиг. 6) и, кроме того, могут иметь форму дуг (фиг. 7).

Электроды 3 — 6 при помощи вилки 7 розетки 8 соединены с электросетью 9.

Устройство может быть изготовлено в форме этажерки 10 из двух или нескольких горизонтальных металлических дисковых электродов 11, имеющих или прямую, или

55 выпуклую, или вогнутую форму. В этажерке расположены осветительные лампы 12 и приманка 13 (фиг. 11 — 14). Кроме того, оно изготовлено в виде этажерки из двух или нескольких металлических плоских горизонтальных электродов 14 (фиг. 15) в форме окружности, многоугольника, звездочки и снабжено осветительными лампами 12 (фиг. 17 — 19).

Проволочные или пластинчатые электроды 15 могут быть расположены в вертикальной плоскости (фиг. 16).

Сетчатые электроды 16 могут быть расположены по окружностям, которые расположены концентрично и с уменьшающимися по направлению к центру отверстиями 17 (фиг. 21).

Пол 18 может быть подпружинен и снабжен микропереключателем 19, соединенным с электродами 14 (фиг. 22).

Электроды 15 и 20 могут быть объединены в секцию 21. Секции 21 соединены между собой при помощи шарниров 22 (фиг. 23) и могут быть шарнирно прикреплены к платформе 23 ручной одноосной тележки 24.

Каждая секция 21 может быть выполнена в виде рамки 25, изготовленной из диэлектрического материала и электродов 15 или 20 (фиг. 23 и 24).

Устройство работает следующим образом.

Гибкую трубу 1, выполненную из токонепроводящего материала, вводят в нору. Диаметр трубы можно изменять. Затем вилку 7 соединяют с розеткой 8. Мышь или крыса, чтобы вылезти наружу норы, забирается в трубу 1, в которой она контактирует с металлическими электродами 3 — 6 (сетками или кольцами), в результате чего замыкает электрическую цепь и погибает. Если другие мыши, крысы подойдут вплотную к ней, они также попадут под напряжение и погибнут.

После работы размыкают электрическую цепь путем перемещения вилки 7 из розетки 8, затем вынимают трубу 1 из норы и удаляют уничтоженную крысу или мышь.

Устройство (фиг. 11 — 14) устанавливают в центре склада или около стенки, где расположено наибольшее количество нор. Включают осветительные лампы 2, которые освешают приманку 13, расположенную на электродах 11. Мыши и крысы лезут со всех сторон на электроды, контактируют между верхним и нижним электродами 11 и замыкают электрическую цепь, в результате чего попадают под напряжение и погибают.

В устройстве (фиг. 21), когда к сетке подходит большая крыса, она своим телом контактирует с наружным электродом, а крыса меньшего размера может проникнуть глубже и контактирует своим телом с вторым рядом сетки. Мыши могут проникнуть еще глубже ближе к центру.

1360684

Форлула изооретс ни,s

Фиг. 7

В устройстве 8 (фиг. 22) грызуны, видя приманку, становятся на пол и от веса крысы (мыши) пол сжимает пружину и взаимодействует с микропереключателем 19. Последнийй замыкает электрическую цепь, имеюшую электроды, и животное погибает.

Устройство (фиг. 24) к месту его установки подвозят на тележке 24, на платформе 23 которой сложены в горизонтальной плоскости секции 21. При помощи шарнира 26 на тележке 24 секции 21 поворачивают из горизонтальной плоскости в вертикальную и перемешают их по длине створки секций 21, которые растягиваются, как гармошка, образуя ромбические клстки, в них раскладывают приманку. Затем замыкают

15 электрическую цепь, соединенную с электродами 15 и 20. 11осле работы створки секций 21 складывают, затем при помокни шарнира 26, расположенного на тележке 24, производят перемешение из вертикального положения в горизонтальное.

1. Устройство для уничтожения грызунов, содержашее коридор для прохода грызунов с расположенными в нем над полом электродами, соединенными с переключателями, отличающееся тем, что, с целью повышения производительности его работы, электроды расположены с образованием раскола для прохода грызунов и имеют опоры, которые расположены горизонтально.

2. Устройство по п, 1, отличаюи(ееся тем, что электроды выполнены в виде пластин, расположенных в вертикальной плоскости.

3. Устройство по п. 1, отличающееся тем, что электроды выполнены в виде дуг, расположенных в плоскостях, перпендикулярных к продольной оси пола.

4. Устройство по п. 1, отличающееся тем, что его пол подпружинен и установлен с возможностью взаимодействия с переключателем.

1360684
