Изобретение относится к XHNn-f ec- кому машиностроению, а именно к кристаллизаторам ,, предназначенным для кристаллизации из растворов органических и неорганических веществ, и позволяет повысить производительность кристаллизатора по кристаллическому продукту за счет интенсификации продесса тепломассообмена Для этого центры цилиндрических секций расположены по спиральной линии с последовательным смещением по бкр ткности на угол 2/3 ir-1/3 рад, причем цилиьздричаские секции в местах опоры на внутреннюю стенку цилиндрической обечайки рубашки снабжены ребрами, расположенными вдоль продольной оси барабана 2 ил, 1 табл. Zfo 35 vj D1 К)

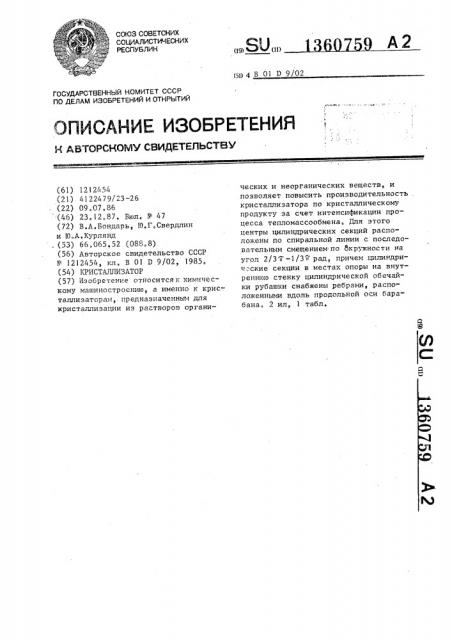

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

А2 (19) (11) (51) 4 В 01 D 9/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Й ABTGPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (61) 1212454 (21) 4122479/23-26 (22) 09.07.86 (46) 23.12.87. Бюл. N 47 (72) В.А.Бондарь, Ю,Г,Свердлин и Ю.А.1(урлянд . (53) 66.065,52 (088.8) (56) Авторское свидетельство СССР

Р 1212454, кл. В 01 D 9/02, 1985. (54) КРИСТАПЛИЗАТОР (57) Изобретение относится к химическому машиностроению, а именно к кристаллизаторам,. предназначенным для кристаллизации из растворов органических и неорганических веществ, и позволяет повысить производительность кристаллизатора по кристаллическому продукту за счет интенсификации процесса тепломассообмена, Для этого центры цилиндрических секций расположены по спиральной линии с последовательным смещением по окружности на угол 2/ЗТ -1/3 рад, причем цилиндрические секции в местах опоры на внутреннюю стенку цилиндрической обечайки рубашки снабжены ребраьж, расположенными вдоль продольной оси барабана. 2 ил, 1 табл.

1 13607

Изобретение относится к химическому машиностроению, а именно к крис" таулизаторам, предназначенным для кристаллизации из растворов органи5 ческих и неорганических веществ, и является усовершенствованием устройства по авт.св, Р 1212454.

Цель изобретения — повышение производительности кристаллизатора по кристаллическому продукту за счет интенсификации процесса тепломассообмена.

На фиг.1 изображен кристаллизатор; на фиг,2 — разрез А-А на фиг.1, Кристаллизатор содержит барабан 1, выполненный в виде уравновешенного эксцентрикового вала, снабженный рубашкой 2 для содержания хладоносителя, бандажи 3 и 4, установленные на роликовых опорах 5 и 6, венцовую шестерню 7 для вращения барабана, кол-. лектор 8 для подвода в рубашку 2 хладоносителя, скребок 9 для очистки внутренней поверхности барабана 1 от 25 инкрустации, опорную 10 и опорноупорную 11 станции, сливную коробку 1

12 для хладоносителя, снабженную отводящим штуцером 13, разгрузочную камеру 14 для отвода суспензии, снаб- 30 женную штуцером 15, приводную станцию 16 для вращения венцовой шестерни 7, установленной на рубашке 2, штуцер 17 для подвода исходного раст вора, штуцер 18 для подвода хладоносителя.

Вращение венцовой шестерни 7 осуществляется от шестерни 19 приводной станции 16. Барабан 1 снабжен торцовой стенкой 20 с отверстием 21 для отвода суспензии и торцовой, стенкой

22 со стороны слива хладоносителя.

Конструктивно барабан 1 состоит из отдельных цилиндрических секций

23, последовательно смещенных относительно продольной оси барабана таким образом, что их центры расположены по спиральной линии и последовательно смещены по окружности на угол

2 Ъ /3 — /3 рад. При этом цилиндрические секции в местах опоры на внутреннюю стенку цилиндрической обечайки снабжены ребрами 24, расположенными вдоль оси барабана.

Кристаллизатор работает следующим образом, Исходный раствор подводится через штуцер 17 внутрь вращающегося барабана 1, охлаждающегося снаружи путем

59 2 подвода хладоносителя внутрь рубашки

2 противотоком через штуцер 18 и отвода отработанного хладоносителя через штуцер 13. По мере охлаждения раствора в процессе интенсивного перемешивания его внутри вращаюшегося барабана, выполненного в виде уравновешенного пустотелого эксцентрикового вала и хладоносителя в рубашке, из раствора выпадают и непрерывно растут кристаллы, которые вместе с жидкой фазой в виде суспензии перемещаются вдоль барабана в сторону нагрузки, а затем через отверстия 21 в торцовой стенке 20 поступают в разгру. зочную камеру.

В процессе вращения барабана 1 скребок 9 свободно лежащий, скользит по внутренней теплопередающей поверхностй, предотвращая отложение инкрустации. Разгрузка кристаллизатора производится непрерывно в процессе работы кристаллизатора через штуцер 15.

Выполнение барабана 1 в виде пустотелого уравновешенного эксцентрикового вала позволяет за счет интенсивного перемешивания кристаллизуемого раствора (суспензии) внутри вращающегося барабана вдоль его продольной оси существенно увеличить коэффициент теплоотдачи от охлаждаемого раствора (суспензии) к теплопередающей поверхности барабана; увеличить поверхность теплообмена в местах опор цилиндрических секцийна внутреннюю стенку цилиндрической обечайки барабана и интенсифицировать отвод тепла от всей рабочей поверхности цилиндрических секций; исключить беспрепятственное движение кристаллов в сторону выгрузки суспензии, увеличив тем самым время пребывания кристаллов в рабочем объеме кристаллизатора, а следовательно, и поверхность контакта фаз на границе кристаллы-раствор, что существенно интенсифицирует процесс массообмена.

Сравнительная характеристика известного и предлагаемого кристаллизаторов приведена в таблице.

Как видно из таблицы, при этой же массе кристаллизатора поверхность теплообмена заявляемого кристаллизатора в 1,2 раза больше, а производительность в 1,5 раза выше, чем у известного кристаллизатора, что обус360759

Извест- ный

Пр едлагаемый

Показатели кристаллизатор кристаллизатор

Сернокислый

Сернокислый

Исходный продукт аммо- аммоний ний

Объемный расход исходного раствора, м /ч з

1,15

Активная поверхность теплообмена, м

25

Коэффициент теплоотдачи,X

120

100

ВРемя пребывания раствора в кристаллизаторе,X

115

100

Материальное исполнение

Сталь Сталь

12Х18Н1ОТ 12X)8H10T

Масса кристаллизатора,кг

7820

7820

3 1 ловлено увеличением коэффициента тепломассообмена, достигнутого за счет лучшего перемешивания суспензии внутри барабана и эффективного использования в теплопередаче всей наружной поверхности барабана.

Формула изобретения

Кристаллизатор по авт. св.

¹1212454, о тличающий ся тем, что, с целью повышения производительности кристаллизатора по кристаллическому продукту за счет интенсификации процесса тепломассо5. обмена, центры цилиндрических секций расположены по спиральной лишш, с последовательным смещением по окружности на угол 2Г /3 — и /3 рад, причем цилиндрические секции в местах

10 опоры на внутреннюю стенку цилиндрической обечайки снабжены ребрами, расположенными вдоль продольной оси барабана, 1360759
