Устройство для непрерывного проведения жидкофазных каталитических реакций

Устройство для непрерывного проведения жидкофазных каталитических реакций

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам для проведения жидкофазных каталитических реакций и позволяет повысить надежность работы устройства.. Выпускная трубка 4 реактора 1 выполнена петлеобразной формы и в месте изгиба снабжена патрубком 5, служащим для перелива реакционной массы в емкость 6 при колебаниях давления внутри реактора 1. Входной конец выпускной трубки 4 имеет Т-образную форму и спрофилирован по внутренней поверхности реактора 1. Во время работы аппарата реакционная масса, двигаясь в условиях интенсивного перемешивания с большой скоростью вдоль стенок реактора, попадает в горизонтальный участок Т-образного конца выпускной трубки 4, где более тяжелые частицы катализатора под действием горизонтальной составляющей силы выводятся снова в реактор I, а жидкая часть реакционной массы переливается в отстойную зону. После отстаивания жидкая часть реакционной массы переливаетсяв емкость 6 для сбора. 2 ил. (О (Л . г 00 05 о 00 оо «ft/i/

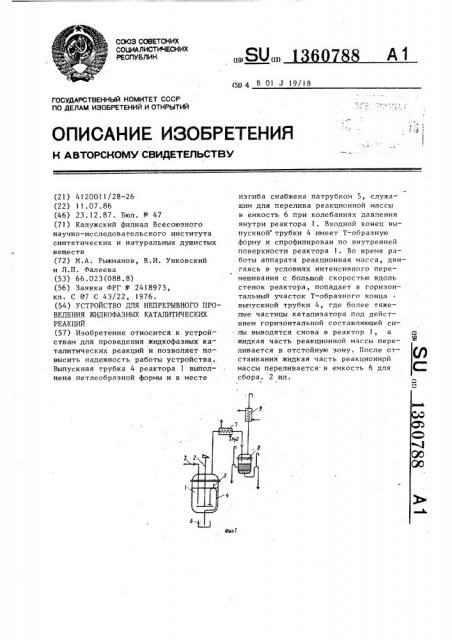

СО)ОЭ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1 (19) (11) ()1 4 В 01 J )9/!8

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4) 200) 1/28-26 (22) 11. 07. 86 (46) 23.12.87. Бюл. № 47 (71) Калужский филиал Всесоюзного научно-исследовательского института синтетических и натуральных душистых веществ (72) M.À. Рыжманов, В.И. Унковский и Л.П. Фалеева (53) 66.023(088.8) (56) Заявка ФРГ ¹ 2418973, кл. С 97 С 43/22, 1976. (54) УСТРОЙСТВО ДЛЯ НЕПРЕРЫВНОГО ПРОВЕДЕНИЯ ЖИДКОФАЗНЫХ КАТАЛИТИЧЕСКИХ

РЕАКЦИЙ (57) Изобретение относится к устройствам для проведения жидкофазных каталитических реакций и позволяет повысить надежность работы устройства.

Выпускная трубка 4 реактора 1 выполнена петлеобразной формы и в месте изгиба снабжена патрубком 5, служащим для перелива реакционной массы в емкость 6 при колебаниях давления внутри реактора 1. Входной конец выпускной*трубки 4 имеет Т-образную форму и спрофилирован по внутренней поверхности реактора 1. Во время работы аппарата реакционная масса, двигаясь в условиях интенсивного перемешивания с большой скоростью вдоль стенок реактора, попадает в горизонтальный участок Т-образного конца выпускной трубки 4, где более тяжелые частицы катализатора под действием горизонтальной составляющей силы выводятся снова в реактор 1, а жидкая часть реакционной массы переливается в отстойную зону. После отстаивания жидкая часть реакционной массы переливается- в емкость 6 для сбора. 2 ил °

1 136

Изобретение относится к оборудованию для химических производств, а именно к устройствам для проведения жидкофазных реакций в присутствии катализатора °

Цель изобретения — повышение надежности работы устройства.

На фиг.l изображена схема предлагаемого устройства; на фиг.2 — схема реактора.

Устройство содержит реактор 1 с мешалкой 2, впускную трубку 3 и выпускную трубку 4, выполненную петлеобразной формы. В месте своего изгиба выпускная трубка 4 снабжена патрубком 5, служащим для предупреждения перелива реакционной массы в емкость 6 для сбора реакционной массы при колебаниях давления внутри реактора 1. Входной конец выпускной трубки 4 имеет Т-образную форму и спрофилирован по внутренней поверхности реактора l. Реактор 1 снабжен холодильником 7, соединенным с отстойником 8 и ловушкой 9 для несконденсировавшихся газообразных веществ.

Устройство работает следующим образом.

В реактор 1 с мешалкой 2 загружают смесь исходных продуктов и катализатор — гранулированную ионообменную смолу-нагревают при перемешиваниии дозируют смесь исходных продуктов через впускную трубку 3.

0788

Реакционная масса, двигаясь в условиях интенсивного перемешивания с большой скоростью вдоль стенок реактора, попадает в горизонтальный участок Т-образного конца выпускной трубки 4, где происходит отделение основного количества частиц катализатора эа счет центробежных сил горизонтальных потоков у стенок реактора ° Вертикальный участок Т-образного конца выпускной трубки 4 служит для отстаивания более мелких частиц катализатора, затем жидкая часть реакционной

15 массы переливается в разгружающую зону выпускной трубки 4 и выводится в емкость 6 для сбора реакционной массы.

Формула изобретения

Устройств6 для непрерывного проведения жидкофазных каталитических реакций, содержащее реактор с мешалкой, .расположенной по его вертикальной

25 оси, впускную и выпускную трубки, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности работы, выпускная трубка выполнена петлеобраэной формы, изогнутой по высоте реактора, и в месте изгиба на уровне парового пространства снабжена патрубком, при этом входной конец трубки имеет Т-образную форму и спрофилирован по внутренней поверхности реактора.

13б0788
