Реферат



Изобрстенне относится к o6, iacTit металлургии и может быть исио. 1ьзо15а110 при сушке и подогреве ста, 1е П1зл11вочны. ков1иеи. Цель - сокращение рас.хода тон.iива и иовьииение стойкости кови1ей. строГ1ство содержит иолую кр1 1И1ку 2 с Ko.i. ieKTopaMii подвода воздуха 3 тои.шва 4. Впутри крышки 2 раз.мешена сппра.тьиая 11ерс1 ородка 7. В нижней части коллекторов 3 и 4 lio nejiii- метру размешены выходные пг ., состоящие из коаксиа.тьньгх . Концы иатрубков изогнуты и иак.-юнены иод уг. юм 20- 60 к вертикальной плоскости. 5 и;. f Ww сх: 4 Фиг.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„Я0 „„1360894 (5!) 4 В 22 0 41 02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ

1 ъг

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

1 11 j 19 вli 21-i)2) (22) 11.05.86 (46) 23.! 2.87. Вюл. ¹ 47 (72) Г. И. Морозов. Р. В. Смирнов, В. П. Лаптев, . В. Козлов и В. !0. Абрамов (53) 62! .746.329 (088.8) (56) Авторское свидетельство СССР

¹ j j 2 j (,)5), 1<.1. В 22 0 41, 02, 1983. (54) УСТР01!СТВО 1,. 1 Я С. )!11К1! С 1 А, II .—

РАЗ.1ИВОс1НЫХ КОВ1!!В! (57) Изобретение относ1ггся к ()(), 1(I(. !.II мсT3;I,1), pI ив и )1()ж(. т Oh! Th II(II(), 1ьзов 111() Ilpll сушке и подогрсвс сталср:içëllâоч) ыx к()ви) ll

Цель -- сокращ(н )с j)

В и:1>кией части коллекторов 3 и 4 íî Ii(j)«метру размещены выкодныс патрубки, (.() тоящие из коаксиальны(Tj)x(. Копны 1111трубков изогнуты и наклонеilhl под х гг1ом 20

60 к вертикальной п 10(кос) ll. I) ил.

1360894

Изобретение относится к металлургии и может быть использовано при сушке и подогреве сталеразливочных ковшей.

Целью изобретения является сокращение расхода топлива и повышение стойкости ковшей за счет равномерного прогрева футеровки.

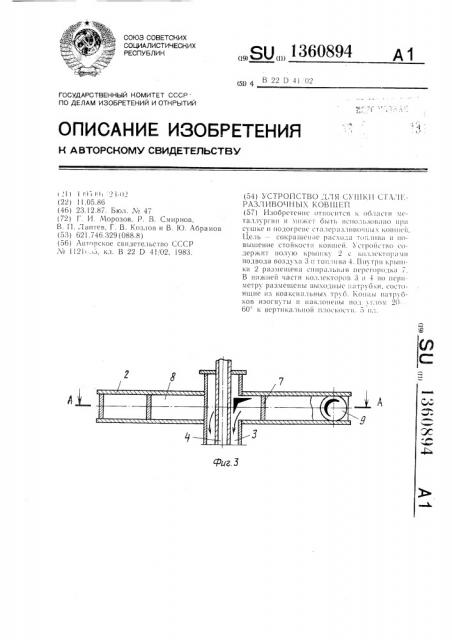

На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2 — узел 1 на фиг. 1; на фиг. 3 — крышка, разрез; на фиг. 4 — разрез А — А на фиг. 3; на фиг. 5— разрез Б — Б на фиг. 1.

В футерованном ковше 1, имеющем полую крышку 2, соосно установлены воздухо- и топливоподводящие коллекторы 3 и

4. По периметру коллекторов равномерно расположены выходные патрубки, состоящие из коаксиальных газовых 5 и воздушных 6 труб. Полая крышка 2 содержит вертикальную спиральную перегородку 7, образующую канал 8, имеющий входное отверстие 9.

Канал 8 соединен с коллектором 3. Концы патрубков изогнуты и наклонены под углом

20 — 60 к вертикальной плоскости.

Устройство работает следующим образом.

На ковш устанавливается устройство с полой крышкой 2. Через входное отверстие

9 в полую крышку ковша по спиральному каналу 8, образованному вертикальной перегородкой 7, и воздухоподводяшему коллектору 3 подается воздух для продувки полости ковша. Затем по топливоподводяшему коллектору 4 подается топливо и зажи2 гается на выходе из патрубков. Факел, направленный под углом к вертикальной плоскости, придает вращательное движение продуктам сгорания, которые равномерно

5 омывают стенки ковша и на выходе из ковша передают часть тепла полой крышке 2, подогревая воздух, поступающий в коллектор

3 через канал 8 в этой крышке.

Использование предлагаемого устройства позволяет улучшить сушку ковшей и повысить их качество, что, в свою очередь, позволяет повысить стойкость ковшей и снизить расход топлива.

Формула из о бр е г ения

15 Устройство для сушки сталеразливочных ковшей, содержащее крышку, топливо- и воздухоподводяшие коллекторы и газораспределительную систему с коаксиально расположенными патрубками, установленными радиально под углом 30 — 45 к образующей кол20 лектора, отличающееся тем, что, с целью сокращения расхода топлива и повышения стойкости ковшей, крышка выполнена полой и снабжена спиральной перегородкой, установленной внутри крышки и образующей спиральный канал, соединенный с воздухоподводящим коллектором, а концы патрубков дополнительно изогнуты относительно своей оси и наклонены под углом 20 — 60 к вертикальной плоскости, причем расстояние от патрубков до днища ковша состав30 ляет 0,16 — 0,24 его диаметра.
