Зажимное устройство

Зажимное устройство

Иллюстрации

Показать все

Реферат



Изобретение относится к обработке материалов резанием, а именно к устройствам для закрепления деталей при непрерывном фрезеровании. Изобретение позволяет повысить надежность закрепления деталей путем выполнения каждого зажимного элемента в виде стержня с клиновой лыской на его цилиндрической поверхности и кулачка из двух частей с эксцентрично расположенными относительно оси вращающегося барабана цилиндрическими рабочими поверхностями, В корпусе 1 размещен вращающийся барабан 2 с установленными гнездами 3 для деталей 4 и.зажимными элементами 5. Каждый зажимной элемент 5 выполнен в виде стержня с клиновой лыской 6 на его цилиндрической поверхности. Каждый стержень 5 размещен в выполненных в барабане 2 наклонных относительно осей установочных гнезд 3 отверстиях 10. Причем угол наклона этих отверстий 10 равен углу наклона jb клиновых лысок 6 стержней 5. Кулачок выполнен из двух частей: верхней, подпружиненной относительно корпуса 1, части 7 и нижней неподвижной части. При этом каждая цилиндрическая рабочая поверхность частей кулачка, в том числе поверхность 11, эксцентрично расположена относительно оси вращающегося барабана 2. 2 ил. с S П AI .2

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН.(!9! (! 1) 0956 А1

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4130512/25-08 (22) 26.05.86 (46) 23. 12.87. Бюл. Ф 47 (72) Г.Н.Пустовалов (53) 62 ° 229.329(088.8) (56) Малов А.Н.Механизация и автоматизация универсальных металлорежущих станков. — М.: Машиностроение, 1969, с. 378, рис. VI-46. (54) ЗАЖИМНОЕ УСТРОЙСТВО (57) Изобретение относится к обработке материалов резанием, а именно к устройствам для закрепления деталей при непрерывном фрезерованик. Изобретение позволяет повысить надежность закрепления деталей путем выполнения каждого зажимного элемента в виде стержня с клиновой лыской на его цилиндрической поверхности и кулачка из двух частей с эксцентрично расположенными относительно оси вращающегося барабана цилиндрическими рабочими поверхностями. В корпусе 1 размещен вращающийся барабан 2 с установленными гнездами 3 для деталей 4 и зажимными элементами 5. Каждый зажимной элемент 5 выполнен в виде стержня с клиновой лыской 6 на его цилиндрической поверхности. Каждый стержень 5 размещен в выполненных в барабане 2 наклонных относительно осей установочных гнезд 3 отверстиях !

О. Причем угол наклона этих отверстий 10 равен углу наклона Р клиновых лысок 6 стержней 5. Кулачок выполнен из двух частей: верхней, подпружиненной относительно корпуса 1, части 7 и нижней неподвижной части. При этом @ каждая цилиндрическая рабочая поверхность частей кулачка, в том числе поверхность 11, эксцентрично расположена относительно оси вращающегося барабана 2. 2 ил.

1360956

Части 7 и 9 кулачка имеют, цилиндрические рабочие поверхности 11 и

12, эксцентрично расположенные относительно оси барабана 2. В деталях

4 изготавливаются шпицы спомощью фреэы 13.

Устройство работает следующим образом.

На участке загрузки а обрабатываемые детали 4 устанавпиваются в

Изобретение относится к области обработки материалов резанием, а именно к устройствам для закрепления деталей при непрерывном фрезеронании.

Цель изобретения — повышение надежности закрепления деталей.

Укаэанная цель достигается тем, что каждый зажимной элемент выполнен в виде стержня с клиновой лыской на его цилиндрической поверхности и размещен в наклонных отверстиях, а кулачок выполнен из двух частей с эксцентрично расположенными относитель-, но оси барабана цилиндрическими рабо" 15 чими поверхностями.

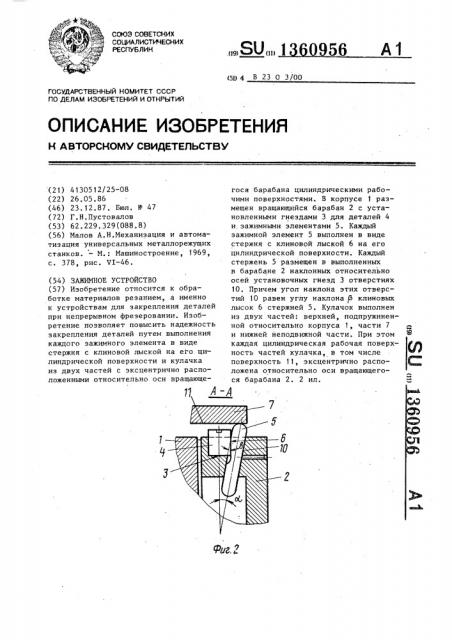

На фиг. 1 изображено устройство, 1 общий вид; на фиг. 2 — разрез A-А на фиг. 1.

Устройство состоит из корпуса 1, 20 вращающегося барабана 2 с установочными гнездами 3, в которых устанавливаются обрабатываемые детали 4, зажимных элементов в виде стержня 5 с клиновыми лысками 6 и выполненно- 25 го из двух частей кулачка: верхней подпружиненной относительно корпуса

I части 7 с пружинами 8 и нижней неподвижной части 9. Зажимные элементы 5 установлены в наклонных отверс- 30 тлях 10 барабана 2 и угол наклона о этих отверстий 10 равен углу Р клиновой лыски 6. гнезда 3 барабана 2, на участке б эажимные элементы 5 вступают во взаимодействие с верхней подпружиненной частью 7 кулачка, перемещаются в направлении детали 4 и осуществляют ее зажим клиновой лыской 6. Сила зажима деталей 4 определяется силой сжатия пружин 8. При дальнейшем движении барабана 2 на участке в происходит обработка детали 4 фрезой 13, и на участке г под действием нижней неподвижной части 9 кулачка происходит освобождение детали 4, при этом она под действием собственного веса выпадает из гнезда 3 барабана 2. формула и з о б р е т е н и я

Зажимное устройство, содержащее корпус с кулачком, вращающийся барабан с расположенными на его наружной поверхности установочными гнездами и размещенные в барабане с возможностью взаимодействия с кулачком зажимные элементы, о т л и ч а ю щ ее с я тем, что, с целью повышения надежности закрепления деталей, каждый зажимной элемент выполнен в виде стержня с клиновой лыской на его цилиндрической поверхности и размещен в выполненных в барабане наклонными относительно осей его установочных гнезд отверстиях, причем угол наклона этих отверстий равен углу наклона клиновой лыски зажимного элемента и определен величиной, равной или меньшей угла трения, при этом кулачок выполнен из верхней подпружиненной относительно корпуса и нижней неподвижной частей с эксцентрично расположенными относительно оси барабана цилиндрическими рабочими поверхностями.

1360956

Составитель А.Никифоров

Техред М.Дидык Корректор М.Шароши

Редактор Л.Зайцева

Тираж 786

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 6187/18

Подписное

Производственно-полиграфическое предприятие, г.ужгород, ул.Проектная, 4
