Способ комбинированного дутья доменной печи

Способ комбинированного дутья доменной печи

Иллюстрации

Показать все

Реферат



Изобретение относится к области черной металлургии и может быть использовано в доменной плавке с применением природного газа. Цель изобретения - повышение полноты сгорания природного газа. Способ поясняется чертежом. Природньй газ по трубопроводу 1 подают в эжекторный смеситель 2, в который поступает также эжектируннций сжатый воздух от источника 3 через регулирующую задвижку 4. Полученная смесь направляется в коллектор 5 и далее по трубопроводу 6 к фурме 7, к которой по трубопроводу 8 подводят воздушное дутье. В трубопроводах газовой смеси и дутья установлены расходомеры 9 и 10, связанные с управляющим устройством 11, которое формирует команду на регулирующую задвижку 4, поддерживая постоянство объемов вдуваемой смеси и дутья. Повьшение полноты сгорания достигается поддержанием однородности распределения газовой смеси в струе дутья при изменениях расхода природного газа. 1 ил.. i СЛ оо Oi

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1361174

Ai (sg 4 С 21 В 7/16

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4033311/23-02 (22) 23. 12. 85 (46) 23. 12.87. Бюл. Ф 47 (75) Н.Н.Ермоленко и А.В.Ермоленко (53) 669. 162. 267.4:662. 69 (088.8) (56) Сталь, 1984, У 6, с. 3-7.

Авторское свидетельство СССР

К 960266, кл. С 21 В 5/00, 1980.

Совершенствование технологии доменной плавки на комбинированном дутье с концентрацией кислорода до

30% на Енакиевском металлургическом заводе. — Отчет о НИР 462/69, В госрегистрации 720.00470, МЧМ

УССР, Донецк: ДонНИИЧермет, 1974, с. 251. (54) СПОСОБ КОМБИНИРОВАННОГО ДУТЬЯ

ДОМЕННОЙ ПЕЧИ (57) Изобретение относится к области черной металлургии и может быть использовано в доменной плавке с применением природного гаэа. Цель изобретения — повышение полноты сгорания природного газа. Способ поясняется чертежом. Природный гаэ по трубопроводу 1 подают в эжекторный смеситель

2, в который поступает также эжектирующий сжатый воздух от источника

3 через регулирующую задвижку 4. Полученная смесь направляется в коллектор 5 и далее по трубопроводу 6 к фурме 7, к которой по трубопроводу

8 подводят воздушное дутье. В трубопроводах газовой смеси и дутья установлены расходомеры 9 и 10, связанные с управляющим устройством 11, которое формирует команду на регулирующую задвижку 4, поддерживая постоянство объемов вдуваемой смеси и дутья. Повышение полноты сгорания достигается поддержанием однородности распределения газовой смеси в струе дутья при изменениях расхода природного газа. 1 ил..

1361174

Использование изобретения позволит повысить полноту сгорания прйродного газа при изменениях его расхода и в итоге получить экономию кок. са.

Формула и э обретения

Пример. Природный газ или

его смесь подают в воздушную фурму диаметром 180 мм через одну трубку диаметром 22 мм с размещением ее выходного отверстия в стенке фурменнаго канала на расстоянии 250-200 мм от устья фурмы под углом 90 к оси фурмы °

При максимальной для данных условий плавки объемной доли природного газа к дутью (0,14) обеспечивается

Составитель А.Ашихин

Техред М.Ходанич

Редактор С.Пекарь

Корректор О. Кравцова

Тираж 550 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 6197/29

Производственно-полиграфическое предприяние, г. Ужгород, ул. Проектная, 4

Изобретение относится к черной металлургии, конкретно к доменной плавке с использованием в качестве топливной добавки природного газа.

Цель изобретения — повьппение полноты сгорания природного газа путем стабилизации распределения его по сечению струи дутья.

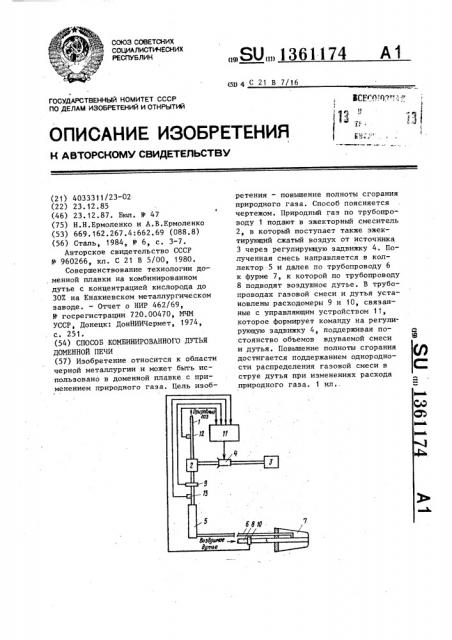

На чертеже приведена схема осуществления способа.

Природный газ из магистрали по трубопроводу 1 подают в эжекторный смеситель 2.

Туда же от источника 3 сжатого воздуха через регулирующую задвижку

4 подают эжектирующий воздух. Полученная в смесителе смесь направляется в коллектор 5 и далее по трубо проводу 6 к фурме 7, к которой по трубопроводу 8 подводят воздушное дутье.

В трубопроводах газовой смеси и воздушного дутья установлены расходомеры 9 и 10, связанные с управляю ì устройством 11, которое форми рует команду на регулирующую задвижку 4. . Для обеспечения взрывобезопасноcти на трубопроводе 1 природного газа и смеси установлены газоанализаторы 12 и 13, также связанные с регулирующим устройством 11, отключающим сжатый воздух при превьппении безопасной его концентрации в смеси. проникновение его в струю дутья до противоположной стенки фурмы и удовлетворительная полнота сгорания.

Вследствие изменения технологи( ческих условий (например, временное снижение содержания кислорода в дутье, сезонное снижение подачи природного газа и т.п.) отсутствует

10 возможность увеличить долю природного газа выше 0,09. По команде управляющего, устройства 11 к природному газу подмешивается воздух в количестве, достаточном для доведения

15 доли смеси к дутью в пределах О, 130,15.

При увеличении расхода газа в пределах до максимального добавка сжатого воздуха к природному газу со20 ответственно уменьшается, сохраняя постоянство отношения объемных расходов топливной смеси и дутья.

Однородность распределения смеси

- в струе дутья обуславливает удовлетворительную полноту сгорания.

Способ комбинированного дутья доЗ5 менной печи, включающий подачу природного газа в направлении от стенки фурменного канала к его оси, отличающийся тем, что, с целью повьппения полноты сгорания

40 природного газа путем стабилизации распределения его по сечению струи ,дутья, природный газ перед подачей в фурму смешивается с воздухом в количестве, обеспечивающем постоян45 ство отношения объемного расхода смеси к объемному расходу дутья.
