Головка рогульки текстильной машины

Головка рогульки текстильной машины

Иллюстрации

Показать все

Реферат



Изобретение относится к текстильной промьш1ленности, к головке рогульки текстильной машины, и позволяет снизить обрывность ровницы и повысить ее качество. Закрепленная на цилиндрической трубчатой части головки насадка в виде втулки имеет продольный канал для прохода ровницы , круглое входное отверстие которого расположено соосно с осевым каналом трубчатой части головки. Ось выходного отверстия продольного канала втулки смещена в радиальном направлении относительно оси его входного отверстия в противоположную радиальному отверстию трубчатой части головки сторону на расстояние, которое обес-, печивает постоянное контактирование ровницы с наиболее приближенным к оси осевого канала ребром втулки в зоне выходного отверстия ее канала и размещение центра поперечного сечения контактирующего с ребром втулки участка ровницы на оси осевого канала трубчатой части головки. В результате этого ровница внутри головки от места контакта ее с втулкой в зоне входного отверстия продольного канала втулки до радиального отверстия в трубчатой части головки проходит траекторию одной и той же длины и длина ровницы внутри головки постоянна . Поэтому ровница не испытывает при вращении рогульки рывков и дополнительйьрс нагрузок. 5 ил. I (Л со а to

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (д1) 4 D О1 H 7/46

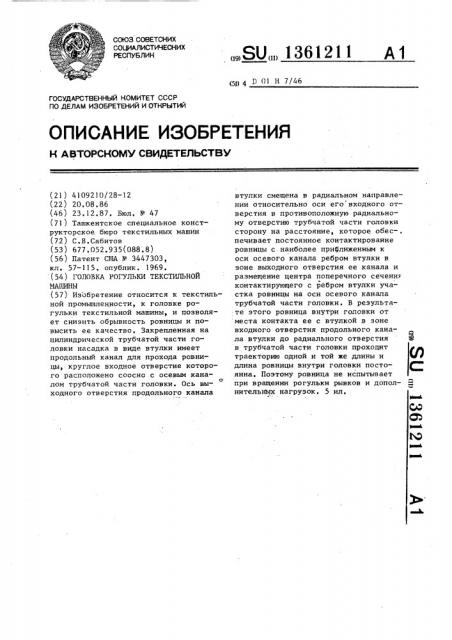

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4109210/28-12 (22) 20.08.86 (46) 23.12.87. Бюл. 11 47 (71) Ташкентское специальное конструкторское бюро текстильных машин (72) С.В.Сабитов (53) 677.052.935(088.8) (56) Патент США М 3447303, кл. 57-115, опублик. 1969. (54) ГОЛОВКА РОГУЛЬКИ ТЕКСТИЛЬНОЙ

ИА1ПИНЫ (57) Изобретение относится к текстильной промышленности, к головке рогульки текстильной машины, и позволяет снизить обрывность ровницы и повысить ее качество. Закрепленная на цилиндрической трубчатой части головки насадка в виде втулки имеет продольный канал для прохода ровницы,.круглое входное отверстие которого расположено соосно с осевым канао лом трубчатой части головки. Ось выходного отверстия продольного канала. Я0, 1361211 А 1 втулки смещена в радиальном направлении относительно оси его входного отверстия в противоположную радиальному отверстию трубчатой части головки сторону на расстояние, которое обес- . печивает постоянное контактирование ровницы с.наиболее приближенным к оси осевого канала ребром втулки в зоне выходного отверстия ее канала и размещение центра поперечного сечени контактирующего с ребром втулки участка ровницы на оси осевого канала трубчатой части головки. В результате этого ровница внутри головки от места контакта ее с втулкой в зоне входного отверстия продольного канала втулки до радиальноro отверстия в трубчатой части головки проходит траекторию одной и той же длины и длина ровницы внутри головки постоянна. Поэтому ровница не испытывает при вращении рогульки рывков и дополнительных нагрузок. 5 ил.

1361

Изобретение относится к текстильной промышленности и может быть использовано на рогулечных ровничных, рогулечных прядильных, рогулечных крутильных и других текстильных машинах.

Целью изобретения является снижение обрывности ровницы и повьппение ее качества.

На фиг. 1 изображена рогулечная ровничная машина, поперечный разрез; на фиг, 2 — головка рогульки, продольный разрез; на фиг. 3 — то же, в поо ложении после поворота на 180 ; на фиг. 4 — вид А на фиг. 2; на фиг.5— то же, при различных положениях.головки, Установленная на вертикальном при,водном валу рогулечной ровничной машины рогулька 1 имеет головку 2 с насадкой в виде втулки 3, закрепленной на цилиндрической трубчатой части 4 головки, Втулка 3 имеет продольный канал 5 для прохода ровницы 6, круглое входное отверстие 7 которого расположено соосно с осевым каналом 8 трубчатой части головки, выполненной с радиальным отверстием 9 для вывода ровницы из канала 8 головки. Ось выходного отверстия 10 втулки смещена в радиальном направлении относительно оси 11 входного отверстия 7 в противоположную радиальному отверстию, 9 сторону на расстояние 1, обеспечивающее постоянное контактирование ровницы с наиболее приближенным к оси 12 осевого канала 8 ребром 13 втулки в зоне выходного отверстия 10 ее канала 5 и размещение центра поперечного сечения контактирующего с ребром 13 втулки участка 14 ровницы на оси 12 осевого канала 8. Расстояние 1 равно разности радиусов выходного отверстия 10 и поперечного сечения ровницы.

Перед пуском машины на каждом рабочем месте ровница заправляется в рогульку. Для этого ровницу пропускают через каналы 5 и 8 и отверстие

9, обвивают головку и далее направляют в трубку внутри рабочей ветви

15 рогульки, выводят из нее, обкручивают вокруг лапки 16 и закрепляют на ровничной катушке 17, Рогулька работает следующим образом.

При пуске рабочего места машины рогулька 1 и катушка 17 начинают вра211 2 щаться и наматывать подаваемую валиками 18 ровницу на катушку 17. Благодаря радиальному смещению отверстия

10 ровница 6 внутри головки от места контакта с втулкой в зоне ее входного отверстия 7 до радиального отверстия 9 проходит траекторию одной и той же длины, т,е. длина ровницы

10 внутри головки постоянна. Это достигается тем, что место сгиба ровницы, когда она меняет направление своего движения к отверстию 9, всегда находится на оси рогульки в одном и том

15 же месте. Ровница при любом положении рогульки контактирует с одним и тем же ребром втулки в зоне отверстия 10, либо прижимаясь к нему (фиг. 2), либо будучи им ограничена в своем смещении (фиг. 3), но в любом случае оказываясь лежащей местом своего сгиба на оси головки.

Как видно из фиг ° 5, при любом угловом положении головки рогульки на

25 ее Оси в Одном и том же месте всег, да имеется ничем не перекрытый проход 19 для проведения по нему ровницы °

При вращении головки рогульки ровница обкатывается по ребру 20

30 втулки в зонее ее круглого. входно. го отверстия 7, в результате чего ровница подвергается ложному кручению, способствующему повышению ее прочности.

35 Таким образом, благодаря тому, что длина ровницы в головке рогульки остается постоянной и не зависит от углового положения рогульки при ее вращении, ровница не испытывает ни40 каких дополнительных нагрузок в виде рывков, неизбежных, если длина ровницы в головке меняется, и поэтому обрывность ровницы сокращается, а ее качество повьппается.

Формула изобретения

Головка рогульки текстильной машины, содержащая закрепленную на цилиндрической трубчатой части головки насадку в виде втулки с продольным каналом для прохода ровницы, круглое входное отверстие которого расположено соосно с осевым каналом трубчатой части головки, выполненной с радиальным отверстием для вывода ровницы из осевого канала головкж, отличающаяся. тем, что, с целью снижения обрывности ровницы и повьппения ее качества, ось выходного

136121

° 5 отверстия продольного канала втулки смещена в радиальном направлении относительно оси его входного отверстия в противоположную радиальному отверстию трубчатой части головки сторону на расстояние, обеспечивающее постоянное контактирование ров1 4 ницы с наиболее приближенным к оси осевого канала ребром втулки в зоне выходного отверстия ее канала и размещение центра поперечного сечения контактирующего с ребром втулки участка ровницы на оси осевого канала трубчатой части головки.

Риг.2

13б12! 1
