Шлихта для обработки нитей из натурального шелка,окрашенных активными или прямыми красителями

Шлихта для обработки нитей из натурального шелка,окрашенных активными или прямыми красителями

Иллюстрации

Показать все

Реферат



Изобретение относится к красильно-отделочному.производству, в частности к шлихте для обработки нитей из натурального шелка, окрашенных активными или прямыми красителями. Использование шлихты на основе желатина (2,5-2,7 г/л) конденсированной смеси дициандиамида с формальдегидом (58-62 г/л), глицерина (4,9- 5,1 г/л), ализаринового масла (0,9- 1,1 г/л),.олеинового мыла (О,65- 0,67 г/л), уксусной кислоты (0,51 .0г/л), антивспенивателя БА (4,91 .Iг/л) и воды - (до 1 л) позволяет повысить прочность окраски на нату .ральном шелке к мокрым обработкам и, к сухому трению на 1 балл без ухудшения его перерабатьшающей способности . 4 табл. с S (Л

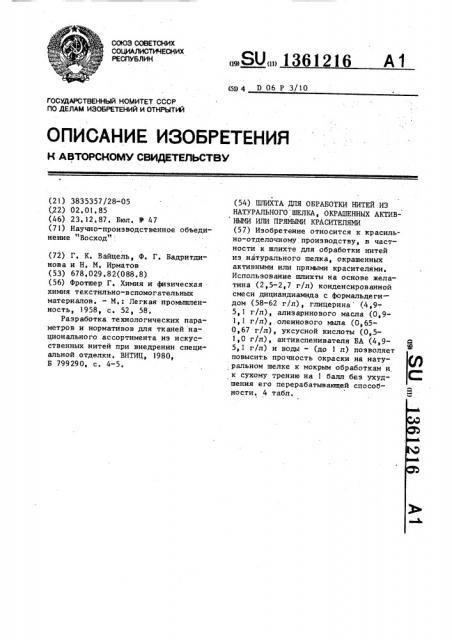

СО103 СОВЕТСНИХ

СОЩ4АЛИСТИЧЕСНИХ

РЕСПУБЛИК (5д 4 Э 06 Р 3/10

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ.СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3835357/28-05 (,22) 02. 01. 85 (46) 23. 12. 87. Бюл. У 47 (71) Научно-производственное объединение "Восход" (72) Г, К. Вайцель, Ф. Г. Бадритдинова и Н. М. Ирматов (53) 678.029.82(088.8) (56) Фротшер Г, Химия и физическая химия текстильно-вспомогательных материалов, — М,: Легкая промьппленность, 1958, с. 52, 58.

Разработка технологических параметров и нормативов для тканей национального ассортимента из искусственных нитей при внедрении специ альной отделки, ВНТИЦ, 1980, Б 799290, с, 4-5.

„„SU,, 1361216 A1 (54) ШПИХТА ДЛЯ ОБРАБОТКИ НИТЕЙ ИЗ

НАТУРАЛЬНОГО ШЕЛКА, ОКРАШЕННЫХ АКТИВНЫМИ ИЛИ ПРЯМЫМИ КРАСИТЕЛЯМИ (57) Изобретение относится к красильно-отделочному производству, в частности к шлихте для обработки нитей из натурального шелка, окрашенных активными или прямыми красителями.

Использование шлихты на основе жела" тина (2,5-2,7 г/л) конденсированной смеси дициандиамида с формальдегидом (58-62 г/л), глицерина (4,9-.

5,1 г/л), ализариновогo масла (0,91,1 г/л),.олеинового мыла (0,650,67 г/л), уксусной кислоты (0,51,0 г/л), антивспенивателя БА (4,95,1 г/л) и воды — (до 1 л) позволяет повысить прочность окраски на натуральном шелке к мокрым обработкам и к сухому трению на 1 балл без ухудшения его перерабатывающей способности. 4 табл, 1361216

Изобретение относится к области красильно-отделочного производства, в частности к шлихте для обработки нитей из натурального шелка, окрашенных активными или прямыми красителями, и может быть использовано в производстве абровых тканей, Целью изобретения является повышение прочности окраски к мокрым обработкам и сухому трению.

Пример 1, Желатин предварительно замачивают в десятикратном количестве холодной воды.в течение

3-4 ч, если он в порошке, и в течение 10-12 ч, если он в пластинах.

Затем желатин при постоянном перемешивании растворяют в воде при 40о 45 С в варочном баке в течение 2025 мин, после чего дополняют водой до количества, необходимого по рецепту. Шлихту варят, постоянно перемешивая, при температуре не выше

60 С до получения однородного раствора. Перед окончанием варки за

15 мин производят закладку глицерина, ализаринового масла, олеинового мыла, конденсированной смеси дициандиамида с формальдегидом, уксусной кислоты и антивспенивателя БА в слеI дующем соотношении, г/л воды:

Желатин 2,5-2,7

Глицерин 4,9-5,!

Масло ализариновое 0,9-1,1

Олеиновое мыло О, 65-0,67

Кондея сиро в анн ая смесь дициандиамида с формальдегидом 58-62

Уксусная кислота (техническая) О, 5-1, О

Ан тив спенив атель БА 4, 9-5, 1

При го то вле ни ой та ким о бр аз о м шлихтой ведут шлихтование основ натурального шелка, окрашенных прямым и активным красителями, при температуРе 45 о

50-52 С. После шлихтования исследуют прочность полученных окрасок, Одновременно проводят шлихтование основ шлихтой на основе водного раствора желатина беэ добавки конденсирован- 60 ной смеси дициандиамида с формальдегидом, уксусной кислоты .и антивспенивателя, Сравнительные данные по прочности окраски при шлихтовании тем и другим способами сведены в табл, I.

Как видно из табл. 1, использование технологии прочного крашения активными и прямыми красителями путем закрепления окрасок в процессе шли. тования позволяет повысить прочность окрасок абровых тканей на 1 балл беэ ухудшения перерабатывающей способ-. ности основ на технологических переделах.

При концентрации конденсированной смеси дициандиамида с формальдегидом (ДЦУ) в шлихте в пределах 5862 г/л наблюдается максимальная прочность окраски без ухудшения перерабатывающей способности основ натурального шелка. При концентрации ДЦУ меньше 58 г/л прочность окрасок резко снижается, а при увеличении сверх

62 г/л происходит слипание нитей, что недопустимо, Уксусная кислота в концентрации 0,5-1,0 г/л в шлихте создает кислую среду для улучшения закрепления окрасок и улучшения товарного вида ткани. Предлагаемые пределы уксусной кислоты в шлихте обеспечивают нужный рН среды для действия ДЦУ в концентрации 5862 г/л, а уменьшение или увеличение содержания уксусной кислоты приводит к ухудшению закрепления окрасок. В

ro же время кислая среда, необходимая для действия ДЦУ, способствует вспениванию желатина, содержащегося в шлихте. Для предотвращения этого в шлихту вводят антивспениватель БА в концентрации 4,9-5,1 г/л. При со- держании антивспенивателя БА меньше

4,9 г/л наблюдается усиленное пенообразование, препятствующее шлихтованию, при предлагаемых пределах антивспенивателя БА пенообразование находится в пределах нормы, а увели чение содержания антивспенивателя

БЫ сверх 5,1 г/л нецелесообразно по экономическим соображениям.

Данные зависимости прочности окраски и пенообраэования от состава шлихты приведены в табл. 2.

Температурный режим шлихтования

50-52 С обусловлен оптимальной вязкостью шлихты при предлагаемом содержании компонентов, Уменьшение темо пературы ниже 50 С приводит к увеличению вязкости шлихты и склеивао нию нитей, а увеличение сверх 52 С не приводит к дальнейшему снижению вязкости шлихты и нецелесообразно по экономическим соображениям, Данные зависимости вязкости шлихты от температуры приведены в табл. 3.

Э 13612

Физико-механические и физико-химические показатели окрашенных нитей натурального шелка приведены в табл. 4

16 сн !

Si0 !

4,9-5,1

Остальное до1л

Т аблица 1.

Показатели окраски, балл, по способу

Тип красителя предлагаемому без s акрепления (основа !! 7652) (основа 8 7592) К поту К мылу К поту

5/4/5 5/4/5 4/3-4/4 5/2/3

Прямой черный "3", бордо, темнозеленый

5/4/5 5/4/5 4/3-4/4 5/2/3

Активный яркокрасный 5СХ

5/4/5 5/5/5 5/4/5 5/5/5

Формула изо бре тения

Шлихта для обработки нитей из натурального шелка, окрашенных активными или прямыми красителями, содер- 10 жащая шлихтующий агент, конденсированную смесь дициандиамида с формальдегидом, глицерин, ализариновое масло, олеиновое мыло и воду, о т л и— ч а ю щ а я с я тем, что, с целью 15 повышения прочности окраски к мокрым обработкам и сухому трению, в качестве шлихтующего агента она содержит желатин и дополнительно уксусную кислоту и антивспениватель 20

БА на основе смеси поверхностно-активных веществ формул

C H O(C H O) Ð " C . Р(СР.О)" и метилгидридсилоксана формулы где n = 2-5, при массовом соотношении 18:1: 1 со0 ответственно при следующем содержании компонентов шлихты, г/л:

Желатин 2,5-2,7

Конденсированная смесь дициандиамида с формальдегидом 58-62

Глицерин 4,9-5,1

Ализариновое масло 0,9-1,1

Олеиновое мыло 0,65-0,67

Уксусная кислота 0,5-1,0

Антивспениватель

БА

Вода,1361216

Таблица 2

Состав шлихты, r/ë воды

Пенообразование

Глице- Масло Олен- ДЦУ рин ализа- новое рино- мыло вое

Желатин

Уксусная кисло та

Усилен- 2 2 4 7 0 7 ное

0,3 4,0

5/2/3

0,60 50 .

Нормаль- 2,5 4,9 0,9 ное

0,65 58

5/4/5

0,5 4,9

2,6 . 5 0

5/4/5

10 066 60

1,1 0,67 . 62

1,3 0,69 65

Б/4/5

2,7 5,1

1,3 5,6

2,9 5,3

5/2/3

Таблица 3

Темпеяэкость шлихты

С клен в.ание

Высокая

Нормальная

Склеивание отсутствует

51

Нецелесообразно

Прочноеть окраски, балл ратура шлихты,, Ос

Технологичность процесса

Антивспениватель

0,8 5,0

1,0 5,1

1361216

Таблица 4

Физико-!

Прочность окраски, балл, при обработке

Показатели, предлагае-

: мым соста-; с вом 1

1!

i раствором шлихты без после крашения конденсированной смесью дицианднамида с формальдегидом в количест ве 3-4 г/л закрепляющих компонентов

Прямые красители

Мыло бордо черный "3" зеленый

4/2-Э/2 5/4/5 4/2-3/2

4/3/Э

5/4/4

Сухое трение

Активные красители эолотистокелтый 2КХ

5/2-3/2-3 5/4/4 5/2-3/2-3 5/Э/3-4

5/4/4 ярко-краснъсй 5 СХ

2-3

2-3 фиолетовый

4 3

5/4/4 4/2-3/2

5/4/4 . 5/2-3/2-3

4/3/3

4/2/2-3

5/3/2-3

5/4 /4 бордо Ш синий 4 Kill Пот

5/Э"4/3

5/4/4

Перерабатываюшая способность:.распранка перегонки качество ° обр/и

l ° 8

1 98

1,8

Корректор Л, Патай

Подписное

-Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 химичес о6- конденсированной работка смесью дипиандиамида с фор мальде гидом s

;количестве 60 г/л

Основа не поддается дальнейшей технологической. о переработке из-эа склеенности нитей конденсированной смесью дициандиамида с формальдесидом и переводится в брак (рвань) Составитель А. Молин

Редактор О. Юрковецкая Техред И.Верес

Заказ 6200/31 Тираж 420

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

11303S. Москва, Ж-35, Раушская наб., д. 4/5

1 после кра- юения кон-

1 деиснрован-1 ной смесью днциандиа-, мида с формальдегидом в количестве

0,5 г/л

Основа не поддается дальнейшей текнологической переработке из-эа склеенности интер конденсированной смесью днциандиамида с формальдегидом н перево дится в брак (рвань)
