Реферат



г J. е Юа,ьцр

ЧЖС;м ОмАи

Класс 47а, 2

36122

СССР

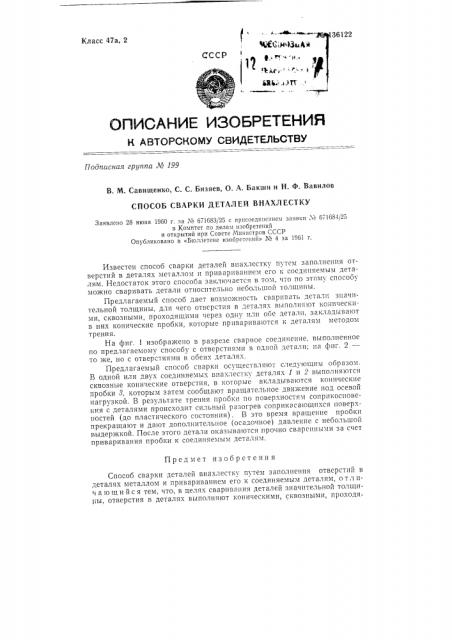

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная гриппа М 199

В. М. Савищенко, С. С. Бизяев, О. A. Бакши и Н. Ф. Вавилов

СПОСОБ СВАРКИ ДЕТАЛЕЙ ВНАХЛЕСТКУ

Заявлено 28 июня 1960 r. за М 671683j25 с присоединением заявки М 671684125 в Комитет по делам изобретений и открытий при Совете М пкистров СССР

Опубликовано в «Бюллетене изобретений» М 4 за 1961 г.

Известен способ сварки деталей внахлестку путем заполнения отверстий в деталях металлом II приварнванием его к соединяемым деталям. Недостаток этого способа заключается в том, что по этому способу можно сваривать детали относительно небольшой толщины.

Предлагаемый способ дает возможность сваривать дета Il! значительной толщины, для чего отверстия в деталях выполняют коническими, сквозными, проходящими через одну или обе детали, закладывают в них конические пробки, которые привариваются к деталям методом трения.

На фиг. 1 изображено в разрезе сварное соединение, выполненное по предлагаемому способу с отверстиями в одной детали; на фиг. 2— то же, но с отверстиями в обеих деталях.

Предлагаемый способ сварки осуществляют следующим образом.

В одной или двух соединяемых внахлестку деталях 1 и 2 выполняются сквозные конические отверстия, в которые вкладываются конические пробки 3, которым затем сообщают вращательное движение под осевой нагрузкой. В результате трения пробки по поверхностям соприкосновения с деталями происходит сильный разогрев соприкасающихся поверхностей (до пластического состояния). В это время вращение пробки прекращают и дают дополнительное (осадочное) давление с небольшой выдержкой. После этого детали оказываются прочно сваренными за счет приваривания пробки к соединяемым деталям.

Предмет изобретения

Способ сварки деталей внахлестку путем заполнения отверстий в деталях металлом и привариванием его к соединяемым деталям, о тл ич а ю щи и с я тем, что, в целях сварнвания деталей значительной толщи11ы, отверстия в деталях выполня1от коническими, сквознь1мп, проходя№ 136122 щими через одну или обе детали, закладывают в них конические пробки, которым затем сообшают вращательное движение под о евой нагрузкой.

2 1оиг. f

Фиг. 2

Поди, к пен. 25/III — 61 г

3ак. 794/11 открытий

2, 6

Типография, гр. Сапунова, 2, Редактор В. В. Бердюгина Техред А. Л. Камышникова

Формат бум. 70 Q 108 /iu

Тираж 1000

ЦБТИ при Комитете по делам изобретений и при Совете Министров СССР

Москва, Центр, М. Черкасский пер., д.

Корректор В. П. Фомина

Объем 0,17 уел. п, гн

Цена 3 коп.
