Устройство для кольматации стенок скважины

Устройство для кольматации стенок скважины

Иллюстрации

Показать все

Реферат



Изобретение относится к бурению скважин и позволяет повысить эффективность кольматации и надежность работы устройства. Оно включает корпус 1 с долотом и кольматирующие катки (КК) 3, представляющие собой цилиндрические втулки с резиновым покрытием с торцами в виде усеченных конусов. КК 3 установлены цодвижно на осях 2, выполненных в виде рессор, закрепленных в пазах корпуса 1. Верхняя пара упругих осей 2 имеет меньшую жесткость, чем нижняя . При вращении устройства возникает центробежная сила, прижимающая КК 3 к фильтрационной корке. Вращаясь вокруг оси 2 рессоры, КК 3 осуществляет первичное уплотнение корки . Вторая пара КК 3, размещенная вьше, отклоняется на больший диаметр и производит вторичное уплотнение. По окончании работы КК 3 возвращаются в исходное положение. Производится подъем бурильных труб. 2 з.п. ф-лы, 2 ил. (Л со 05 СО 4

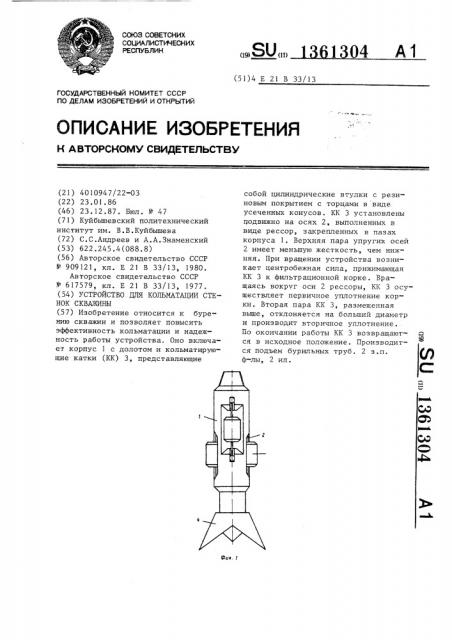

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) 1 04 А1 (51)4 E 21 В 33/13

ОПИСАНИЕ ИЗОБРЕТЕНИЯ н Авторскоьгк свидетельствм

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4010947/22-03 (22) 23.01.86 (46) 23.12.87. Бюл. ¹ 47 (71) Куйбышевский политехнический институт им. В.В.Куйбышева (72) С.С.Андреев и А.А.Знаменский (53) 622.245.4(088.8) (56) Авторское свидетельство СССР № 909121, кл. Е 21 В 33/13, 1980.

Авторское свидетельство СССР

¹ 617579, кл. Е 21 В 33/13, 1977. (54) УСТРОЙСТВО ДЛЯ КОЛЬМАТАЦИИ СТЕНОК СКВАЖИНЫ (57) Изобретение относится к бурению скважин и позволяет повысить эффективность кольматации и надежность работы устройства, Оно включает корпус 1 с долотом и кольматирующие катки (КК) 3, представляющие собой цилиндрические втулки с резиновым покрытием с торцами в виде усеченных конусов. КК 3 установлены подвижно на осях 2, выполненных в виде рессор, закрепленных в пазах корпуса 1. Верхняя пара упругих осей

2 имеет меньшую жесткость, чем нижняя. При вращении устройства возникает центробежная сила, прижимающая

KK 3 к фильтрационной корке. Вращаясь вокруг оси 2 рессоры, КК 3 осуществляет первичное уплотнение корки. Вторая пара КК 3, размещенная выше, отклоняется на больший диаметр и производит вторичное уплотнение.

По окончании работы КК 3 возвращаются в исходное положение. Производится подъем бурильных труб. 2 з.п. ф-лы, 2 ил.

1 13613

Изобретение относится к бурению скважин и может быть использовано для обработки стенок скважины.

Белью изобретения является повы5 шение эффективности кольматации и надежности работы устройства.

На фиг. 1 изображено устройство для кольматации стенок скважины в транспортном положении; на фиг.2 то же, в рабочем положении.

Устройство для кольматации стенок сквалыжны состоит из корпуса 1, в средней части которого выполнены продольные пазы с установленными на

v.;ð ãèõ осях 2, например на рессорах, кольматирующими катками 3. Концы рессор установлены с возможностью перемеще. ния вверх и вниз в пазах корпуса устройства. Кольматирующие катки установле- 20 ны на рессорах с возможностью вращения вокруг оси рессоры, например, на подшипниках. В нижней части устройства установлено долото 4. Катки

3 выполнены в виде цилиндрических 25 втулок с резиновым покрытием, взаимодействующих с Фильтрационной коркой

5, торцы катков имеют форму усеченных конусов. При этом катки расположены попарно в одной плоскости, 30 причем каждая пара смещена по вертикали относительно другой на высоту катка и повернута в горизонтальной о плоскости на 90 . Верхняя пара рессор имеет меньшую жесткость чем 35 нижняя.

Устройство работает следующим образом.

При вращении устройства возникает центробежная сила, которая отжимает 40 кольматирующие катки 3 от корпуса и прижимает их к Фильтрационной корке 5> формирующейся на стенке скважины. Кольматирующие катки, перемещаясь по Фильтрационной корке, вра- 45 щаются вокруг оси рессоры, происходит первичное уплотнение корки. Вторая пара кольматирующих катков, расположенных вьппе первой пары на рессорах меньшей жесткости, отклоняется 50 на больший диаметр и сильнее прижима04 2 ется к фильтрационной корке, тем самым производится вторичное уплотнение. Отклонение кольматирующих катков от оси вращения устройства и сила прижатия этих катков к фильтрационной корке может регулироваться за счет числа оборотов долота, массы катков и размеров рессор.

Механически симметричная кольматирующая система при минимальном количестве катков обеспечивает плавную и пружинистую обкатку неровной поверхности скважины и исключает боковое биение устройства во время вращения.

По окончании бурения прекрашает свое ври",ение, а кольматирующие катки вследствие уменьшения центробежной силы до нуля под действием упругости рессор возвращаются в исходное положение (фиг.1). После этого производитс.- подъем бурильных труб для смены отработанного долота.

Формула изобретения

1.Устройство для кольматации стенок скважины, включающее корпус с долотом и кольматирующие катки в виде цилиндрических втулок резиновым покрытием с торцами в виде усеченных конусов, установленные на ocs.õ с возможностью вращения, закрепленных в пазах корпуса, о т л и ч а ю щ е е— с я тем, что, с целью повьппения эффективности кольматации и на,ежности работы, оси выполнены упруги -.s, кольматирующие катки расположеьл попарно в одной плоскости, а каждая пара катков смещена по вертикали относительно другой пары на высоту кольматирующего катка и повернута на о

90 в горизонтальной плоскости.

2.Устройство по п.1, о т л и ч а ю щ е е с я тем, что верхняя пара. упругих осей имеет меньшую жесткость, чем нижняя.

З.Устройство по п.1, о . л и ч а ю щ е е с я тем, что оси выполнены в виде рессор.

1361304

Составитель А.Кондратенков

Редактор А.Ворович Техред А.Кравчук Корректор М.Пожо

Заказ 6204/36 Тираж 533 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная,
