Реферат



36134

Класс 47i, 19«

СССР .ФДХдИ3мм

carr< íî

ТЪХМ 1с . ьйьАнэт

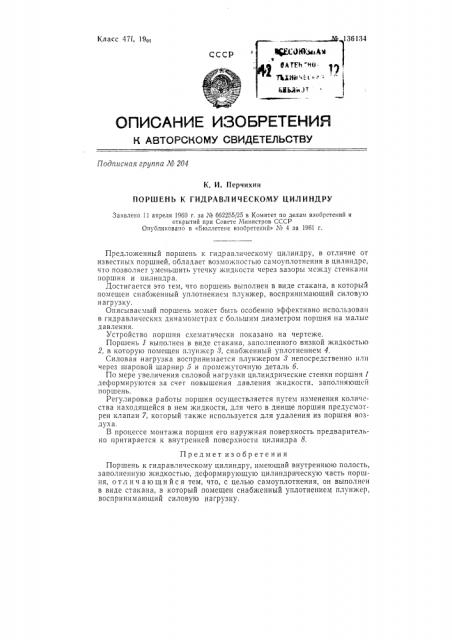

О САН Е ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Подписная группа № 204

К. И. Перчихин

ПОРШЕНЬ К ГИДРАВЛИЧЕСКОМУ ЦИЛИНДРУ

Заявлено 11 апреля 1960 г. 3а М 662255 25 в Комитет по делам изобретений и открытий при Совете Министров СССР

Опубликовано в «Бюллетене изобретений» М 4 за 1961 г.

Предложенный поршень к гидравлическому цилиндру, в отличие от известных поршней, обладает возможностью самоуплотнения в цилиндре, что позволяет уменьшить утечку жидкости через зазоры между стенками поршня и цилиндра.

Достигается это тем, что поршень выполнен в виде стакана, в который помещен снабженный уплотнением плунжер, воспринимающий силовую н агрузку.

Описываемый поршень может быть особенно эффективно использован в гидравлических динамометрах с большим диаметром поршня на малые давления.

Устройство поршня схематически показано на чертеже.

Поршень 1 выполнен в виде стакана, заполненного вязкой жидкостью

2, в которую помещен плунжер 3, снабженный уплотнением 4.

Силовая нагрузка воспринимается плунжером 8 непосредственно или через шаровой шарнир 5 и промежуточную деталь 6.

По мере увеличения силовой нагрузки цилиндрические стенки поршня 1 деформируются за счет повышения давления жидкости, заполняющей поршень.

Регулировка работы поршня осуществляется путем изменения количества находящейся в нем жидкости, для чего в днище поршня предусмотрен клапан 7, который также используется для удаления из поршня воздуха.

В процессе монтажа поршня его наружная поверхность предварительно притирается к внутренней поверхности цилиндра 8.

Предмет изобретения

Поршень к гидравлическому цилиндру, имеющий внутреннюю полость, заполненную жидкостью, деформирующую цилиндрическую часть поршня, о тл и ч а ю щи и с я тем, что, с целью самоуплотнения, он выполнен в виде стакана, в который помещен снабженный уплотнением плунжер, воспринимающий силовую нагрузку.
