Секция механизированной крепи для мощных пластов

Секция механизированной крепи для мощных пластов

Иллюстрации

Показать все

Реферат



Изобретение относится к добыче полезных ископаемых подземным способом с использованием очистных комплексов , включающих механизированные крепи. Цель - эффективная отбойка верхней части пласта вне крепи за счет обеспечения угловых перемещенийисполнительных органов ударного действия . Для этого в установленном сверху покрытия коробах 9 размещены гидроцшгандры (ГЦ) 10 управления. С коробами 9 ГЦ 10 соединены посредством пальцев 13. На штоках ГЦ 10 закреплены ударники 11 со скалывателями 12. Между собой ГЦ 10 связаны посредством ГЦ 14. Последний расположен перпендикулярно продольной оси перекрытия 6. После прохода выемочного комбайна механизированная крепь подвигается к забою. Лоток посредством ГЦ опускается вниз и открывает окно. S Ф и 00 о:) со 4 сл

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

- (19) (11) А1 (51) 4 Е 21 1) 23/00 23/06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4097177/22-03 (22) 23 .07.86 (46) 23.12.87. Бюл. Р 47 (71) Подмосковный научно-исследовательский и проектно-конструкторский угольный институт (72) Б.И.Грицаюк и В.С.Олейник (53) 622.284(088.8) (56) Авторское свидетельство СССР

N9 391275, кл. Е 21 D 23/06, 1974.

Авторское свидетельство СССР

У 365473, кл. E 21 D 23/00, 1970.

Патент Польши N - 128483, кл. Е 21 D 23/06, опублик. 1985.. (54) СЕКЦИЯ МЕХАНИЗИРОВАННОЙ КРЕПИ

ДЛЯ МОЩНЫХ ПЛАСТОВ (57) Изобретение относится к добыче полезных ископаемых подземным способом с использованием очистных комплексов, включающих механизированные крепи. Цель — эффективная отбойка верхней части пласта вне крепи sa счет обеспечения угловых перемещений. исполнительных органов ударного действия. Для этого в установленном сверху покрытия коробах 9. размещены гидроцилиндры (ГЦ) 10 управления. С коробами 9 ГЦ 10 соединены посредст; вом пальцев 13. На штоках ГЦ 10 закреплены ударники 11 со скалывателями 12. Между собой ГЦ 10 связаны пос- редством ГЦ 14. Последний расположен перпендикулярно продольной оси пере- крытия 6. После прохода выемочного ф комбайна механизированная крель под- вигается к забою. Лоток посредством

ГЦ опускается вниз и открывает окно.

Дщ1 е

Ударники 11 подаются ГЦ 10 вверх до Для отбойки пачки полезного ископаеконтакта с подкровельной пачкои по- ° мого над соседней секцией необходимо лезного ископаемого и разрушают его. включить на сокращение ГЦ 14. 3 ил.

Изобретение относится к добыче полезных ископаемых подземным способом с применением очистных комплексов, включающих механизированные крепи.

Целью изобретения является эффективная отбойка верхней части пласта вне крепи за счет обеспечения угловых перемещений исполнительных органов ударного действия в секторе своей и соседней секций крепи.

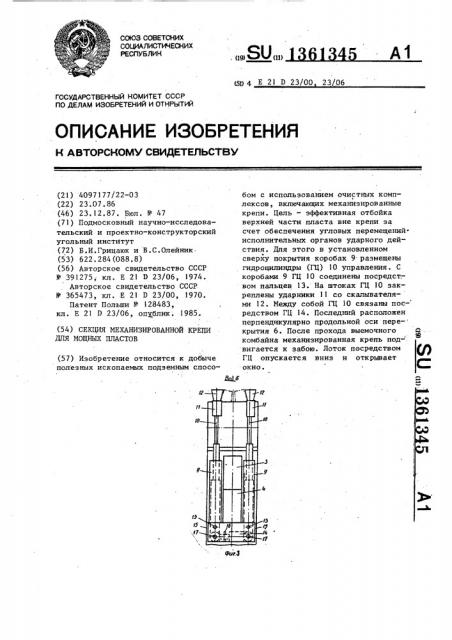

На фиг,l изображена механизированная крель с разрезом подкровельной пачки, вид сбоку; на фиг.2 — разрез

А-А на фиг.l; на фиг.3 — вид Б на фиг,l.

Механизированная крепь имеет ко.зырек 1, шарнирно соединенный с перекрытием 2, в котором имеется окно

3 для пропуска отбитого вне крепи полезного ископаемого. На перекрытии

2 снизу устанавливается лоток 4. Для погрузки полезного ископаемого на забойный конвейер 5 положение лотка 4 регулируется гидроцилиндром 6. Перекрытие 2 соединено с основанием 7 шарниром 8. На перекрытии 2 сверху размещены короба 9, внутри которых помещены гидроцилиндры 10 управления с ударниками 11 и скалывателями

12. Гидроцилиндры 10 управления посредством пальцев 13 шарнирно закреплены на коробе 9 и могут иметь поворот вокруг пальцев 13 от воздействия связанного с коробами 9 дополнительного гидроцилиндра 14 управления угловыми перемещениями скалывателем в секторе, заключенном между ограничителем 15 хода внутрь и ограничителем

16 хода наружу.

1 идроцилиндры 10 и гидроцилиндр

l4 управления связаны между собой посредством пальцев 17. Перекрытие 2 связано с гидростойкой 18 шарнирно.

Подкровепьная пачка 19 полезного ископаемого разрушается скалывателем

12 от взведенного ударника 11.

Механизированная крепь работает следующим образом.

После прохода выемочного комбайна механизированная крепь подвигается к

Б забою. Гидроцилиндром 6 лоток 4 опус кается вниз и открывает окно 3. Ударники 11 подаются вверх гидроцилиндрами 10 до контакта с подкровельной ,пачкой 19 полезного ископаемого вне крепи и осуществляют ударное разруше=. ние его.

Отбитая подкровельная пачка 19 полезного ископаемого по перекрытию

2 попадает в окно 3 на лоток 4 и на забойный конвейер 5. После отбойки подкровельной пачки 19 полезного ископаемого ударники 11 и гидроцилиндры 10 убираются в короба 9, лоток .4 закрывает окно 3 с помощью гидроци20 линдра 6, и операции в описанной последовательности повторяются в новом цикле. Для отбойки пачки 19 полезного ископаемого над соседней секцией необходимо включить гидроцилиндр 14 на сокращение. Поворот гидроцилиндров 10 с ударниками 11, скалывателями 12 и коробами 9 происходит вокруг пальцев 13 до упора в ограничитель

16, установленный на перекрытии 2.

З0 Ударники 11 и телескопические гидроцилиндры 10 запитываются от общей гидросистемы крепи.

Такое выполнение механизированной крепи позволяет обеспечить эффектив35 ное разрушение ударом полезного ископаемого вне крепи, сокращает потери по мощности, осуществляет погрузку его на забойный конвейер, сокращает количество пожаров при отработке

40 пожароопасных пластов..

Формула изобретения

Секция механизированной крепи для

45 мощных пластов, включающая имеющее окно перекрытие, к которому подведен шарнирно закрепленный к перекрытию

1361345 лоток, установленные на перекрытии кор об а гидр одомкр а ты и ер едв ижени я, шарнирно прикрепленные к перекрытию и основанию распорные гидростойки, гидроцилиндры управления, о т л и— ч а ю щ а я с я тем, что, с целью повышения надежности работы крепи за счет обеспечения угловых перемещений исполнительных органов ударного действия, короба установлены с возможностью перемещения в плоскости перекрытия и связаны с перекрытием посредством горизонтальных шарниров, а между собой — посредством дополнительного гидроцилиндра управления, который расположен перпендикулярно продольной оси перекрытия, при этом гидроцилиндры управления закреплены внутри коробов посредством пальцев, 1п . расположены вдоль продольной оси коробов и снабжены закрепленными на .их свободных частях ударниками.
