Реферат



Изобретение относится к горному делу и повьшает эффективность предотвращения внезапных выбросов, за счет снижения энергетических потерь .и повышения радиуса влияния динамических нагрузок вследствие обеспечения кон , такта источника с ненарушенным массивом, в .забое подготовительной вьфаботки по ее контуру под углом от оси вьфаботки бурят опережающие скважины. Их бурят попарно параллельно на расстоянии больше удвоенного радиуса зоны влияния скважины. При этом линия, соединякяцая в плоскости забоя центры парных скважин, должна быть параллельна контуру выработки. Затем в скважине устанавливают П-образные профили и использурт их как иаправлякицие для клиньев. Оси клиньев располагают так, чтобы их «лезвия находились в плоскости, содержащей оси парных скважин. Внедрение клина осуществляетсд вибратором. Для определения нарушенной зоны предельного состояния массива скважины в зоне предельного состояния расширяют до взаимного пересечения. Внедрение клина в межскважинный целик производят -в ненарушенном массиве за зоной предельного состояния. 1 з.п. ф-лы, 3 ил. (Л с со О5 00 4

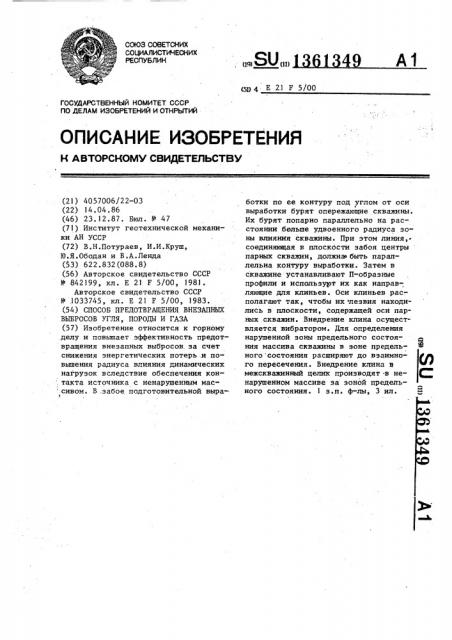

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) 4 А1 1) 4 E 2.1 F 5/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4057006(22-03 (22) 14. 04. 86 (46) 23.12.87. Бюл. 1(- 47 (71) Институт геотехнической механики АН УССР (72) В.Н.Потураев, И.И.Круш, Ю.Я.Ободан и В.А.Ленда (53) 622.832(088.8) (56) Авторское свидетельство СССР

1(842199, кл. E 21 F 5/00, 1981.

Авторское свидетельство СССР

У 1033745, кл. Е 21 F 5/00, 1983. (54) СПОСОБ ПРЕДОТВРАЩЕНИЯ ВНЕЗАПНЫХ

ВЫБРОСОВ УГЛЯ, ПОРОДЫ И ГАЗА (57) Изобретение относится к горному делу и повышает эффективность предотвращения внезапных выбросов, за счет снижения энергетических потерь .и повышения радиуса влияния динамических нагрузок вследствие обеспечения кон, такта источника с ненарушенным мас сивом. В .забое подготовительной выра1 ботки по ее контуру под углом от оси выработки бурят опережающие скважины.

Их бурят попарно параллельно на расстоянии больше удвоенного радиуса зоны влияния скважины. При этом линия,соединяющая в плоскбсти забоя центры парных скважин, должная быть параллельна контуру выработки. Затем в скважине устанавливают П-образные профили и использу(0т их как направляющие для клиньев. Оси клиньев располагают так, чтобы их лезвия находились в плоскости, содержащей оси парных скважин. Внедрение клина осуществляется вибратором. Для определения нарушенной зоны предельного состояния массива скважины в зоне предельного состояния расширяют до взаимного пересечения. Внедрение клина в межскважинный целик производят в ненарушенном массиве за зоной предельнОгО состОЯниЯ, 1 з,п, ф-лы» 3 иле

1361349

1 «2R, b=1+2r, Изобретение относится к горному делу, конкретно к способу предотвращения внезапных выбросов угля, породы и газа при подготовительных работах в выбросоопасных массивах горных пород.

Целью изобретения является повышение эффективности предотвращения внезапных выбросов за счет снижения 10 энергетических потерь и повышения радиуса влияния динамических нагрузок вследствие обеспечения контакта источника с ненарушенным массивом.

На фиг.I изображена плоскость,се- 1 .: чения штрека с попарно расположенными скважинами; на фиг.2 — разрез А-А на фиг.1, показывающий внедрение клина в межскважинный целик, на фиг.3— то же, показывающий внедрение клина 20 в межскважинный целик при разбуренных скважинах.

Способ осуществляется следующим образом.

В забое подготовительной выработки по его периметру бурят опережающие скважины диаметром 80-100 мм, длиной 2-6 м с некоторым отключением от оси выработки в сторону массива.

Скважины бурят попарно параллельно так, что линия, соединяющая центры парных скважин, параллельна контуру выработки и между парными скважинами остается целик массива, при этом расстояние между скважинами выбирают так, чтобы где 1 — ширина.межскважинного целика;

R — радиус интенсивного ослабле- 40 ния массива, вызванного пробуренной скважиной.

Этот радиус зависит от физико-механических свойств массива и способа бурения скважины. 45

Затем в скважины устанавливают

П-образные профили и используют их как направляющие для клиньев, которые располагают так, чтобы их лезвия наа ходились в плоскости, содержащей оси 50 парных скважин. Ширину клина выбирают из условия где b - ширина клина; 55

1 — ширина межскважинного целика;

- r — радиус скважины, а высоту основания клина принимают прибпиженно равной радиусу скважин.

После этого прижимают клин и по

его основанию наносят удары, например, при помощи вибратора, например, гидромолота С117, или пневмоударника

П125. Клин начинает внедряться в массив, при этом в массив передаются импульсные нагрузки, обеспечивающие расширение имеющихся микротрещин, образование новых трещин и каналов для выхода. газа. Развитие трещин при-. водит также к ослаблению массива в . окрестности горной выработки и смещение опорного давления вглубь массива, образованию таким образом предохранительной зоны нарушенного массива и снижению вероятности возникновения выброса. Воспринимая передаваемую механическую энергию, массив в зоне контакта с рабочей поверхностью клина разрушается, однако разрушенная зона массива в месте контакта удаляется в пробуренные скважины, что обеспечивает контакт клина с ненарушенным массивом.

Ранее пробуренные скважины могут быть расширены до взаимного пересечения в пределах зоны предельного состояния, а клиновое разрушение межскважинных целиков выполняется над зоной предельного состояния.

В зависимости от газодинамического состояния массива можно производить разрушение всех межскважинных целиков в выработке одновременно или последовательно, по очереди.

Формула изобретения

1. Способ предотвращения внезапных выбросов угля, породы и газа, включающий бурение скважин по контуру выработки под углом к оси выработки и воздействие на горный массив вибратором, отличающийся тем, что, с целью повышения эффективности предотвращения внезапных выбросов за счет снижения энергетических потерь и повышения радиуса влияния динамических нагрузок, скважины бурят попарно параллельно на расстоянии больше удвоенного радиуса зоны влияния скважины, при этом линии, соединяющие в плоскости забоя центры парных скважин, параплельны контуру выработки, воздействие на горный массив осуществляют. посредством клина, который размещают между попарными скважинами и направляют его лезСоставитель Н. Преловский

Техред А.Кравчук Корректор Л.Патай

Редактор Н.Гунько

Тираж 429 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий !

13035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 6208/38

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, з, 1361349

4 вие в плоскости соединяющей оси по- дельного состояния массива, расшипарных скважин, а клин в межскважин- ряют скважины в зоне предельного ный целик внедряют вибратором. состояния до взаимного пересечения, 2. Способ по п.1, о т л и ч а ю — . а внедрение клина в межскважинный шийся тем, что в процессе буре- целик производят в ненарушенном масния определяют нарушенную зону пре- сиве за зоной предельного состояния.
