Силовая установка

Силовая установка

Иллюстрации

Показать все

Реферат



Изобретение позволяет улучшить характеристики силовой установки. Для этого насос размещен в резервуаре 3 для жидкости и выполнен в виде гидравлического цилиндра 4, снабженного верхней 5 и нижней 6 крьшками с центральными отверстиями 7 и 8 и резиновыми манжетами 9 и 10. При движении дифференциального поршня 12 объем полости, заключенной между манжетами 9 и 10, увеличивается и жидкость, заполняющая резервуар 3, в котором размещен гидравлический цилиндр 4, засасывается через манжету 9 внутрь цилиндра 4. Жидкость, заключенная между манжетой 10 и крьппкой 6, вытесняется через отверстие 8 в нагнетающий трубопровод 19. При движении поршня 12 в противоположную сторону жидкость из верхнего объема через манжету 10 переталкивается в нижний объем. При движении процесс повторяется, регулирование осуществляется с помощью дросселя 17. 1 шт., (Л оо О) 00 О5 N4

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

1364 А1 (19) (И) mi4 F 02 С 1/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

C ф

-в

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ (21) 4095877/25-06 (22) 30.07.86 (46) 23.12.87. Вюл. Р 47 (71) Физико-технический институт им. С.В.Стародубцева и Особое конструкторское бюро при Физико-техническом институте им. С.В.Стародубцева (72). В.С.Трухов, Е.П,Орда, И.А.Турсунбаев, M.Х.Лернер и В.А.Чувичкин (53) 621.48 (088.8) (56) Авторское свидетельство СССР

В 1103003, кл. F 02 G 1/04, 1983. (54) СИЛОВАЯ УСТАНОВКА (57) Изобретение позволяет улучшить характеристики силовой установки.

Для этого насос размещен в резервуаре 3 для жидкости и выполнен в виде гидравлического цилиндра 4, снабженного верхней 5 и нижней 6 крьппками с центральными отверстиями 7 и 8 и резиновыми манжетами 9 и 10. При движении дифференциального поршня 12 объем полости, заключенной между манжетами 9 и 10, увеличивается и жидкость, заполняющая резервуар 3, в котором размещен гидравлический цилиндр 4, засасывается через манжету

9 внутрь цилиндра 4. Жидкость, заключенная между манжетой 10 и крьппкой

6, вытесняется через отверстие 8 в нагнетающий трубопровод 19. При движении поршня 12 в противоположную сторону жидкость иэ верхнего объема через манжету 10 переталкивается в нижний объем. При движении процесс повторяется, регулирование осуществляется с помощью дросселя 17. 1 ил., бания плунжера 13 через пружину 11 передаются дифференциальному поршню

12 ° При движении дифференциального поршня 12 вниз объем полости, заключенной между манжетами 9 и 10, одна из которых (9) установлена в отверстие 7 верхней крынки 5, а другая (10) размещена в зазоре между большей ступенью дифференциального поршня и внутренней стенкой гидравлического цилиндра 4, увеличивается и жидкость, зап9лняющая резервуар 3, в котором размещен гидравлический цилиндр 4, засасывается через манжету 9 внутрь гидравлического цилиндра, а жидкость, заключенная между манжетой 10 и крышкой 6, вытесняется через отверстие 8 в нагнетающий трубопровод 19. При движении вверх дифференциального поршня 12 жидкость из" верхнего объема через манжету 10 переталкивается в нижний объем. При движении процесс повторяется, регулирование осуществляется с помощью дросселя 17.

Формула изобретения

Силовая установка, содержащая двигатель Стирлинга с буферной полостью и насос с нагнетающим трубопроводом, соединенный с подвижным вдоль оси дополнительным цилиндром, внутреняя полость которого разделена плунжером на демпферную камеру, снабженную пружиной, и рабочую камеру, подключенную через управляемый дроссель и гибкий трубопровод к буферной полости, отличающаяся тем, что, с целью уменьшения габаритов, установка дополнительно снабжена резервуаром для жидкости и всасывающим и нагнетающим клапанами, насос размещен в резервуаре и выполнен в виде охватывающего дополнительный цилиндр гидравлического цилиндра, снабженного верхней и нижней крышками, в каждой из которых выполнено центральное от- . верстие, а дополнительный цилиндр выполнен в виде подпружиненного дифференциального поршня, причем большая ступень дифференциального поршня размещена в гидравлическом цилиндре с кольцевым зазором, меньшая .его ступень размещена в центральном отверс-тии верхней крышки, клапана выполнены в виде манжет, всасывающий — размещен в центральном отверстии Верхнеи

1361364

Изобретение относится к машиностроению, а именно к двигателестроению, и может быть использовано при создании автономных силовых устано6 вок с двигателем Стирлинга вытеснительного типа.

Цель изобретения — улучшение характеристик силовой установки.

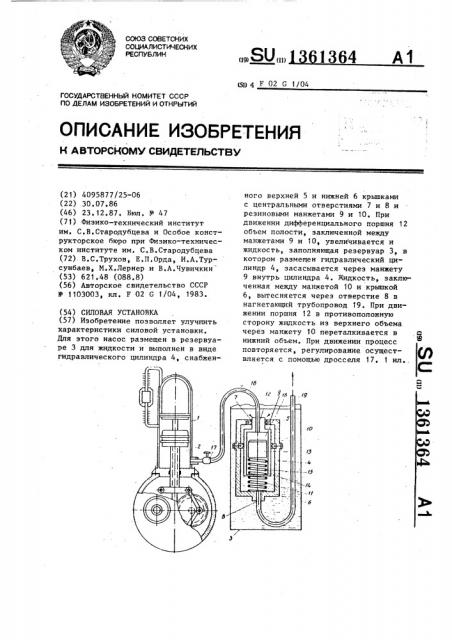

На чертеже представлена принципи- 10 альная схема силовой установки с двигателем Стирлинга.

Установка содержит двигатель

Стирлинга 1 вытеснительного типа с буферной полостью 2, электрогенератор,(не показан), кинематически под-! ключенный к коленчатому валу двигателя, резервуар 3 для жидкости, насос с нагнетающим трубопроводом, выполненный в виде гидравлического 20 цилиндра 4, снабженного верхней 5 и

° нижней 6 крышками с центральными отверстиями 7 и 8 и резиновыми манжетами 9 и 10, выполняющими функцию всасывающего и нагнетающего клапа- 25 нов, нагруженного пружиной 11 и установленного внутри гидравлического цилиндра дифференциального поршня 12, внутренняя полость которого разделена плунжером 13 на демпферную камеру 14 30 с пружиной 15 и рабочую камеру 16, подключенную через управляемый дроссель 17 гибким трубопроводом 18 к буферной полости 2, и нагнетающий трубопровод 19, подключенный к отверстию 8.

Силовая установка работает следую.щим образом.

Двигатель 1 вытеснительного типа работает по известному циклу Стирлин- 40

ra при этом часть вырабатываемой им энергии расходуется на привод электрогенератора (не показан), а частьна привод потребителя энергии, выполненного в виде жидкостного насо- 46 са.

При работе двигателя движение в буферной полости 2 циклически меняется и через управляемый дроссель 17 .и гибкий трубопровод 18 это изменение давления передается к рабочей камере 16. При увеличении давления плунжер 13, установленный во внутренней полости дифференциального поршня, опускается вниз, сжимая при этом пружину 15, а при уменьшении давления в буферной полости 2 и, следовательно, в рабочей камере 16 плунжер 13 поднимается вверх. Эти колеСоставитель И.Дикопов

Техред М. оданич Корректор A.ТЯско

Редактор Н.Тупица

Заказ 62.10/39 Тираж 504 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва Ж-35, Раушская наб., д.4/5

Производственно-полиграфическое предприятие, г.ужгород, ул.Проектная, 4 з

1361364

4 крышки и охватывает .меньшую ступень и большей ступенью дифференциального дифференциального поршня, нагнета- поршня, а нагнетающий трубопровод тельный — установлен в кольцевом за- насоса подключен к центральному отзоре между гидравлическим цилиндром верстию нижней крышки.
