Осветительное устройство с изменяемой формой отражателя

Осветительное устройство с изменяемой формой отражателя

Иллюстрации

Показать все

Реферат



Изобретение относится к светотехнике , в частности к светильникам с изменяемым светораспределением, и позволяет упростить конструкцию и расширить эксплуатационные возможности . Осветительное устройство содержит корпус 1, линейньм источник 2 света, отражатель 3, состоящий из светоотражающей пленки, концы которой жестко соединены с упругими пластинами 4 переменного сечения. Пластины 4 соединены с корпусом 1 винтами 5 и гайками 6 через отверстия 7 и 8. Механизм управления формой отражателя выполнен в виде регулируемой поперечной тяги, например в виде винта 9 и втулки 10, закрепленных на концах упругих пластин 4 через отверстия 11. 2 ил. (Л :/о со

СОЮЗ СОВЕТСНИХ

СОЦИАЛ ИСТИЧЕСНИХ

РЕСПУБЛИК (19) 01) А1 (S1)4 F 21 S 3

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4069845/24-12 (22) 28.03.86 (46) 23.12.87. Бюл. У 47 (71) Ардатовский светотехнический. завод (72) В.Я.Еремин (53) 628.95 (088.8) (56) Авторское свидетельство СССР

У 754160, кл. F 21 S 3/00, 1978. (54) ОСВЕТИТЕЛЪНОЕ УСТРОЙСТВО С ИЗМЕНЯЕМОЙ ФОРМОЙ ОТРАЖАТЕЛЯ (57) Изобретение относится к светотехнике, в частности к светильникам с изменяемым светораспределением, и позволяет упростить конструкцию и расширить эксплуатационные воэможности. Осветительное устройство содержит корпус 1, линейный источник 2 света, отражатель 3, состоящий из светоотражающей пленки, концы которой жестко соединены с упругими пластинами 4 переменного сечения. Пластины 4 соединены с корпусом 1 винтами

5 и гайками 6 через отверстия 7 и 8.

Механизм управления формой отражателя выполнен в виде регулируемой поперечной тяги, например в виде винта

9 и втулки 10, закрепленных на концах упругих пластин 4 через отверстия 11. 2 ил.

15 z2

Составитель Г.Зеличкина

Техред И.Попович Корректор А,Зимокосов

Редактор Н. Бобкова

Заказ 6214/42

Тираж 466 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Производственно-полиграфическое предприятие, г.ужгород, ул.Проектная, 4

1 13

Изобретение относится к светотехнике, а именно к светильникам с изменяемым светораспределением.

Цель изобретения — упрощение конструкции и расширение эксплуатационных возможностей.

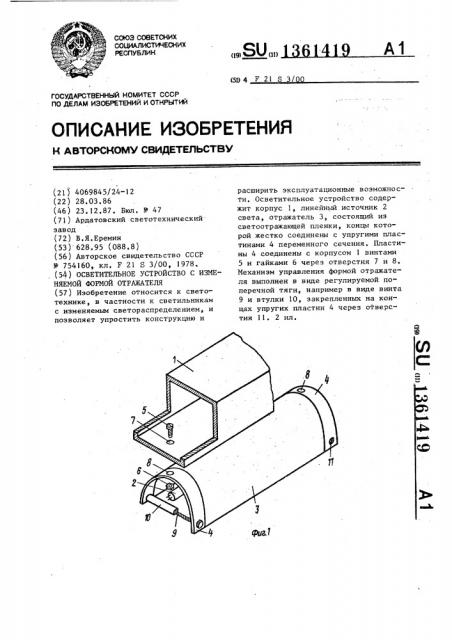

На фиг. 1 изображено осветительное устройство; на фиг. 2 — несимметричный отражатель.

Осветительное устройство содержит корпус l. линейный источник 2 света, отражатель 3, состоящий из светоотражающей пленки, концы которой жестко соединены с упругими пластинами 4 переменного сечения, и механизм управления формой отражателя. Пластины 4 соединены с корпусом 1 посредством винтов 5 и гаек 6 через отверстия 7 и 8, выполненные в корпусе 1 и в пластинах 4 отражателя.

Механизм управления формой отражателя выполнен в виде регулируемой поперечной тяги, например в виде винта

9 и втулки 10, закрепленных на концах упругих пластин 4 через отверстия 11.

Устройство работает .следующим образом.

Изменение формы отражателя осуществляется с помощью изменения длины регулируемой поперечной тяги,например, путем вращения винта 9 в резьбовой втулке 10. При этом упругие пластины 4 изгибаются и иэгибают

61419 2 светоотражающую пленку отражателя 3.

Радиус кривизны упругой пластины 4 на каждом участке пропорционален мо5 дулю упругости материала пластины 4 и моменту инерции сечения пластины 4 и обратно пропорционален изгибающе" му моменту сечения пластины 4. Таким образом, если площадь поперечного сечения распределена симметрично относительно главной продольной плоскости устройства, то отражатель получается симметричный, в противном случае несимметричный.

Формула изобретения

Осветительное устройство с изменяемой формой отражателя, содержащее корпус, источник света, гибкий цилиндрический отражатель и механизм управления формой отражателя, о т— л и ч а ю щ е е с я тем, что, с целью упрощения конструкции и расши25 рения эксплуатационных возможностей, отражатель выполнен из светоотражающей пленки, корпус снабжен упругими пластинами переменного сечения, которые соединены с концами светоотраЗ0 жающей пленки, при этом на концах упругих пластин выполнены отверстия, а механизм управления формой отражателя выполнен в виде регулируемой поперечной тяги, закрепленной в отверстиях упругих пластин.
