Реферат



Изобретение м.б. использовано при сжигании жидких теплив с большим содержанием легкокипящих фракций. Цель изобретения - повышениеокачества сжигания топлива. Для этого горелка снабжена узлом завихрения, выполненным в виде цилиндрической камеры 7, соединенной посредством радиальных патрубков 8 с насадком и имеющей на входе диск 9 со сквозными тангенциальными отверстиями 10. Патрубки 8 в месте соединения с насадком снабжены соплами, входящими в полость последнего и направленными в одну сторону под углом к его кольцевой оси. Сопла осуществляют вторичное распыливание и создают внутри насадка циркуляцию. Циркулирующая паротопливная смесь равномерно распределяется между вьтускными отверстиями и истекает через них в периферийную зону закрзгченного потока. Это снижает относительные расходы пара, уменьшает химический недожог и коэффициент избытка воздуха. 3 ил. с (Л 3.7 , |-| Ш со о и4 ND Г . - Л. fpi/г.З Ю

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

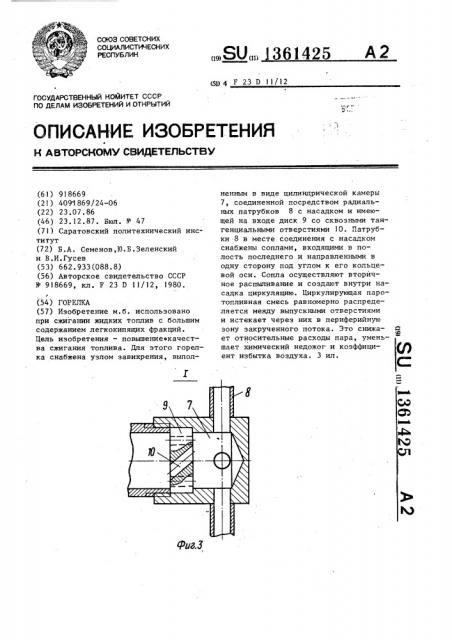

А2. SU» 361425 (51) 4 F 23 П 11/12

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) 918669 (21) 4091 869/24-06 (22) 23.07 ° 86 (46) 23.12.87. Бюл. № 47 (71) Саратовский политехнический институт (72) Б.А. Семенов,Ю.Б.Зеленский и В.И.Гусев (53) 662.933(088.8) (56) Авторское свидетельство СССР № 918669, кл. F 23 0 11/12, 1980.

/ (54) ГОРЕЛКА (57) Изобретение м.б. использовано при сжигании жидких топлив с большим содержанием легкокипящих фракций.

Цель изобретения — повышениеокачества сжигания топлива. Для этого горелка снабжена узлом завихрения, выполненным в виде цилиндрической камеры

7, соединенной посредством радиальных патрубков 8 с насадком и имеющей на входе диск 9 со сквозными тангенциальными отверстиями 10. Патрубки 8 в месте соединения с насадком снабжены соплами, входящими в полость последнего и направленными в одну сторону под углом к его кольцевой оси. Сопла осуществляют вторичное распыпивание и создают внутри насадка циркуляцию. Циркулирующая паротопливная смесь равномерно распределяется между выпускными отверстиями и истекает через них в периферийную зону закрученного потока. Это снижаЖ ет относительные расходы пара, уменьшает химический недожог и коэффициент избытка воздуха. 3 ил.

13614

Изобретение относится к теплотехнике и может быть использовано в сжигающих устройствах, например, при сжигании жидких топлив с большим со5 держанием легкокипящих фракций и является усовершенствованием известной горелки по авт. св. Ф 918669.

Цель изобретения — повышение качества сжигания топлива. 10

На фиг.1 изображена предлагаемая горелка; на фиг.2 — вид А на фиг.1; на фиг.3 — узел I на фиг.1.

Горелка содержит корпус 1, подключенный к источнику воздуха и примы- 15 кающий к огнеупорной амбразуре 2, соосно размещенный в полости амбразуры

2 с образованием кольцевого зазора 3 насадок 4 тороидальной формы топливной форсунки 5 с наружным диаметром, 20 составляющим 0,95 — 0,98 от диаметра амбразуры в зоне насадка 4 и имеющим в стенке, обращенной в топку, кольцевой ряд выпускных отверстий 6, оси которых параллельны образующей амбра- 25 эуры. Кроме того, горелка дополнительно содержит узел завихрения, выполненный в виде цилиндрической камеры 7, соединенной посредством радиальных патрубков 8 с насадком 4 и 10 г имеющей на входе диск 9 со сквозными тангенцчальными отверстиями 10, причем радиальные патрубки 8 в месте соединения с насадком 4 снабжены соплами 11 ВхОДящими В полОсть пОслеД него и направленными в одну сторону под углом к его кольцевой оси 12.

Горелка работает следующим образом.

В форсунке 5 происходит первичное 40 распыливание топлива паром. Далее паротопливная смесь поступает в диск 9, где закручивается сквозными танген25 2 циальными отверстиями 10, благодаря чему жидкая фаза под действием центробежной силы концентрируется вдоль внутренней поверхности цилиндрической камеры 7 и равномерно распределяется по всем радиально расходящимся патрубкам 8. На выходе из патрубков 8 двухфазный поток проходит через сопла 11, осуществляющие Вторичное распыливание. Через эти сопла 11 паротопливная смесь подается в полость насадка 4. ° Так как сопла 11 расположены под углом к кольцевой оси 12 и направлены в одну сторону, то внутри насадка 4 создается циркуляция. Циркулирующая паротопливная смесь равномерно распределяется между выпускными отверстиями 6 и истекает через них в периферийную зону закрученного потока, подаваемого в амбразуру 2 через корпус 1.

Изобретение позволяет снизить относительные расходы пара, уменьшить химический недожог и коэффициент избытка воздуха.

Формула изобретения

Горелка по авт.св. У 918669, о тл и ч а ю щ а я с я тем, что, с целью повышения качества сжигания топлива, она дополнительно содержит узел завихрения, выполненный в виде цилиндрической камеры, соединенной посредством радиальных патрубков с насадком и имеющей на входе диск со сквозными тангенциальными отверстиями, причем радиальные патрубки в месте соединения с насадком снабжены соплами, входящими в полость последнего и направленными в одну сторону под углом к его кольцевой оси.

13б1425
