Изобретение относится к нагревательным устройствам металлургической теплотехники. Цель изобретения увеличение стойкости футеровки печи и интенсификации теплообмена на внутренней поверхности перфорированного слоя. Для. этого футеровку печи с внутренней рекуперацией выполняют из двух слоев - газонепроницаемого и перфорированного - и для обоих слоев используют фасонный кирпич одного типа. В каждом ряду кирпичи слоев повернуты на 180° и смещены на 1/2 ширины кирпича относительно дРуг друга, что обеспечивает жесткую связь слоев, а также образовак не вертикальных сборных автономных коллекторов и перпендикулярных и параллельных перфорированной поверхности каналов. Цлоскость газонепроницаемого слоя приблюкена к отверстиям перфорации, что снижает тепловые потери излучением через них. Тепловые потери.теплопроводностью также сокращены за счет уменьшения температурного напора перфорированного слоя. 2 с.п. ф-лы, 3 ил. . СО о К9К(%

СС ОЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИX

Г СПУБЛИН

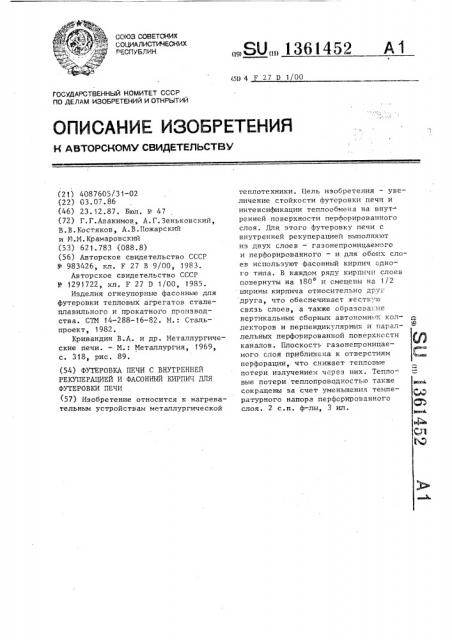

„„SU„„1361452 А1 (51) 4 F 27 D 1/00

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4087605/31-02 (22) 03.07.86 (46) 23.12.87. Бюл. № 47 (72) Г.Г.Авакимов, А.Г.Зеньковский, В.В.Костяков, А.В.Пожарский и N.M.Крамаровский (53) 621.783 (088.8) (56) Авторское свидетельство СССР № 983426, кл. F 27 В 9/00, 1983.

Авторское свидетельство СССР № 1291722, кл. F 27 D 1/00, 1985.

Изделия огнеупорные фасонные для футеровки тепловых агрегатов сталеплавильного и прокатного производства. СТМ 14-288-16-82. M.: Стальпроект, 1982.

Кривандин В.A. и др. Металлургические печи. — М.: Металлургия, 1969, с. 318 рис. 89. теплотехники. Цель изобретения — увеличение стойкости футеровки печи и интенсификации теплообмена на внут" ренней поверхности перфорированного слоя. Для этого футеровку печи с внутренней рекуперацией выполняют из двух слоев — газонепроницаемого и перфорированного — и для обоих слоев используют фасонный кирпич одного типа. В каждом ряду кирпичи слоев повернуты на 180 и смещены на 1/2 ширины кирпича относительно друг друга, что обеспечивает жестк."о связь слоев, а также образова1ие вертикальных сборньж автономн-. õ коллекторов и перпендикулярных и параллельных перфорированной поверхности каналов. Плоскость газонепроницаемого слоя приблюкена к отверстиям перфорации, что снижает тепловые потери излучением через них. Тепло вые потери теплопроводностью также сокращены за счет уменьшения температурного напора перфорированного слоя. 2 с.п. ф-лы, 3 ил. (54) ФУТЕРОВКА ПЕЧИ С ВНУТРЕННЕЙ

РЕКУПЕРАЦИЕЙ И ФАСОННЫЙ КИРПИЧ ДЛЯ

ФУТЕРОВКИ ПЕЧИ (57) Изобретение относится к нагревательным устройствам металлургической

H ABTOPCHGMV СВИДЕТЕЛЬСТВУ

1361452

Изобретение относится к нагрева— тельным устройствам металлургической теплотехники и может быть использовано в нагревательных и термических печах заводов металлургической и машиностроительной лромы|цленности.

Цель изобретения — увеличение стойкости футеровки печи и интенсификации теплообмена на внутренней 10 поверхности перфорированного слоя.

На фиг. 1 изображена футеровка, поперечный разрез; на фиг. 2 — вид

Л- на. фиг. 1; на фиг. 3 — фасонный кирпич. 1г

Футеровка стен печи с внутренней рекуперацией состоит из газонепроницаемого слоя 1 и перфорированного слоя 2, выполненных из фасонного огнеупорного кирпича 3. Б кажцом ря- 20 о ду кирпичи слоев повернуты на 180 и смещены на 1/2 ширины кирпича относительно друг друга. При кладке слои образуют перпендикулярные и паралле.льные к поверхности перфорации каналы 4 и 5 соответственно и вертикальные сборнь|е автономные коллектора 6 прямоугольного сечения.

Кирпич 3 фасонный для кладки стен печи содержит основание 7 и централь- 80 пую вертикальную стойку 8, выполненные в виде прямоугольных призм с выстугами 9 по краям. При этом центральная вертикальная стойка 8 и бо ковые поверхности основания 7 выполнены с открытыми па" àìè 10 и 11 соответственно. Оси пазов 10 и 11 стойки

8 и основания 7 расположены во взаимно перпендикулярных плоскостях.

При выполнении футеровки печи пазы 40

10 образуют каналы 5, а пазы 11 двух соседних кирпичей образуют каналы 4.

Центральная стойка 8 имеет по краям выступы 9 прямоугольного сечения, при этом высота выступа 9 стойки 8 равна высоте основания 7, а в углах основания выполнены выемки.

Длина выемки равна длине выступа 9 центральной стойки 8, а ширина равна

1/2 ширины выступа 9. Так как выступы и выемки прямоугольного сечения являются фиксирующими при кладке кирпича элементами, то í"-,ðóøeíèå отношений приведенных линейных размеров приводит к ослаблению строительной прочности футеровки. Диаметры пазов перфорации центральной, вертикальной стойки и основания равны, при этом центры пазов перфорации вертикальной стойки смещены на высоту h = --0,7

1,2 диаметра паза от верхней плоскости в сторону основания. Увеличение h) 1,3 приводит к отрыву потока продуктов сгорания от внутренней поверхности слоя перфорации, а уменьшение li c 0,7 — к увеличению гидравлического сопротивления, кроме того, нарушение coocHocTH a ocHQBBHHH и центральной, вертикальной стойки также приводит к увеличению гидравлического сопротивления. Высота центральной вертикальной стойки Н равна (0,3 — 0,6)В ширины основания. Увеличение высоты стойки Н ) 0,6В приводит к уменьшению строительной прочности футеровки, а уменьшение Н -.0,8В к уменьшению проходного сечения дымового коллектора.

При работе печи продукты сгорания из рабочей камеры, просасываясь через систему перпендикулярно паралле льных каналов 4 и 5 перфорации, направляются вдоль перфорированного слоя 3, нагревая его за счет разбиения пограничного слоя, а затем через коллекторы 6 удаляются из печи.

Эффективность предлагаемой конструкции обеспечивается тем,, что для футеровки печи с внутренней рекуперацией используется кирпич одного типа, как для перфорированного„так и для газснспроницаемого слоя, обеспечивающий при кладке жесткую связь слоев. При монтаже футеровки каналы перфорации газонепроницаемого слоя, перпендикулярные его поверхности, заполняются раствором, а параллельные остаются открытыми для стабилизации разрежений ь автономных, сборных вертикальных коллекторах, Кроме того, наличие центральной, вертикальной стойки позволяет приблизить плоскость газонепроницаемого слоя к отверстиям перфорации, что ! снижает тепловые потери излучением через них.

Предлагаемое конструктив юе решение позволяет значительно сократить тепловые потери теплопроводностью из обьема рабочей камеры за счет уменьшения температурного напора перфорированного слоя.

Экономический эффект определяется сокращением номенклатуры изделий, увеличением срока службы футеровки и повышением КПД лечи за счет сни1361452 жения тепловы потерь теплопр,зводностью через кладку г чи и излучением через отверстия перфорации и составляет для одной печи размерами

18 х 1,6 х 0,75 м 10 тыс. руб.

Формула изобретения

1. Футеровка печи с внутренней рекуперацией, содержащая жестко связанные между собой перфорированный и газонепроницаемый слои из радов фасонного кирпича с автономными сборными коллекторами, о т л и ч а ю— щ а я с я тем, что, с целью увеличения стойкости футеровки печи и интенсификации теплообмена на внутренней поверхности перфорированного слоя, в каждом ряду кирпичи перфорированного слоя повернуты относительно кирпичей газонепроницаемого слоя на 180 и смещены на 1/2 ширины кирпича относительно друг друга с образованием перпендикулярных и

nap=-ллельных перфорированной поверхности каналов и вертикальных сборных автономных коллекторов.

2. Фасонный кирпич для футеровки печи, содержащий основание и центральную вертикальную стойку, пьиголненные в виде прямоугольных призм, о т л и ч а ю щ и Й с я тем, что, с целью увеличения стойкости фугеровки печи и интенсификации теплообмена на внутренней поверхности перфорированного слоя, центральная вертикальная стойка и боковая поверхность основания выполнены с открытыми пазами, при этом оси пазов стойки и основания расположены во взаимно перпендикулярных плоскостях, а центральная стойка имеет по краям выступы прямоугольного сечения с вь.сотой, равной высоте основания, а в углах основания выполнены выемки, длина каждой из которых равна длине выступа центральной стойки, а ширина равна i/2 ширины выступа.
