Проходной изолятор

Проходной изолятор

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике , в частности к взрывозащищен ному электрооборудованию. Цепь изобретения - повьшение надежности изолятора . Для этого корпус 1 изолятора имеет форму многогранника. В его отверстии расположена токоведущая шпилька 2 с фиксирующим буртиком 3. На шпильке 2 установлены с зазором одна к другой две контактные шайбы 4 и 6. Шайба 4 взаимодействует с буртиком 3 и имеет форму многогранного колпачка1 грани которого взаимодействуют с гранями корпуса. Шайба 6 имеет форму трехгранного колпачка и по меньшей мере двумя гранями взаимодействует с гранями шайбы 4. Такая конструкция исключает возможность случайного короткого замьжания и, следовательно, не требует .усиления взрьшонепроницаемой оболочки. 5 ил. J. (/) СО О5 о со 00 м.1

CQt03 СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (19) (11) (59 4 Н 01 В 17/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4016963/24-07 (22) 05.02.86 (46) 23.12.87. Бюл. ¹ 47 (75) В.А.Вайсенгольц, В.В.Каика, А.И.Гескин и В.Н.Песюков (53) .621.315(088.8) (56) ПИВРЭ ОАА.684.053-67. — И.:

Энергия, 1969. (54) ПРОХОДНОЙ ИЗОЛЯТОР (57) Изобретение относится к электротехнике, в частности к вэрывозащищен ному электрооборудованию. Цель изобретения — повышение надежности изолятора. Для этого корпус 1 изолятора имеет форму многогранника. В его отверстии расположена токоведущая шпилька 2 с фиксирующим буртиком 3.

На шпильке 2 установлены с зазором одна к другой две контактные шайбы

4 и 6. Шайба 4 взаимодействует с буртиком 3 и имеет форму многогранного колпачка, грани которого взаимодействуют с гранями корпуса. Шайба 6 имеет форму трехгранного колпачка и по меньшей мере двумя гранями взаимодействует с гранями шайбы 4. Такая конструкция исключает воэможность случайного короткого замыкания и, следовательно, не требует, усиления

1 взрывонепроницаемой оболочки. 5 ил.

13616

Изобретение относится к электротехнике и может быть использовано во вэрывозащищенном электрооборудовании.

Цель изобретения — повышение надежности.

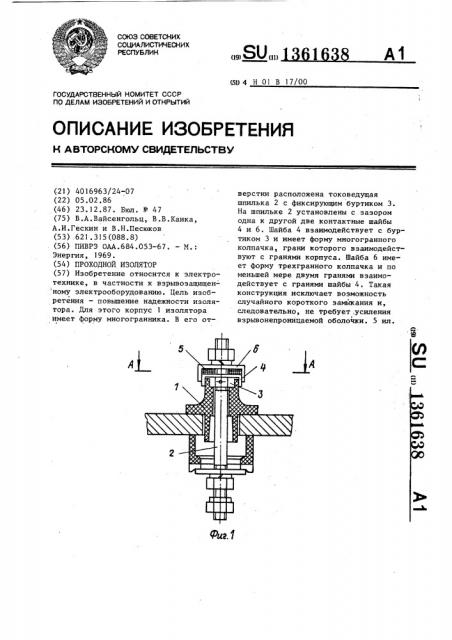

На фиг.1 представлен проходной изолятор, разрез; на фиг,2 — то же, вариант выполнения; на фиг.3-5 — сечение А-А на фиг.1 и 2. . 1p

Проходной изолятор состоит иэ изоляционного корпуса 1, установленной в корпусе токоведущей шпильки 2, имеющей на стороне питающего кабеля выступающий из корпуса буртик 3, кон- 15 тактной шайбы 4, выполненной в виде многогранного колпачка, который своими гранями плотно охватывает такой . же многогранник, выполненный на изоляционном корпусе, жилы 5 токоведуще- 2р то кабеля, контактной шайбы 6, выпблненной в виде трехгранного колпачка.

Последний охватывает жилу 5 кабеля и контактную шайбу 4 так, что жила кабеля находится между его гранями и 25 по меньшей мере две грани трехгранного колпачка при затяжке жилы кабеля скользят вдоль граней колпачка 4, образуя стопорение.

Варианты выполнения многогранника 30 на изоляционном корпусе и равногран ного колпачка, выполняющего функцию контактной шайбы (фиг ° 3-5)наиболее приемлемы с точки зрения практического изготовления.

Изолятор имеет высокую надеЖность, так как стонорение между собой контактных шайб строго определенно

38 2 фиксирует пространственное положение жилы кабеля беэ каких-либо деформаций жилы (вытягивания, прокр чивания). Три грани колпачка надежно ограждают мочку жилы кабеля и возможно выступающие из мочки отдельные проводники многопроволочной жилы.

При такой конструкции изолятора исключается возможность случайного короткого замыкания внутри ввода, поэтому усиление взрывонепроницаемой оболочки не требуется, снижаются материальные и трудовые затраты.

Формула изобретения

Проходной изолятор для взрывоэащищенного оборудования, содержащий корпус из изоляционного материала, в отверстии которого установлена токоведущая шпилька с фиксирующим буртиком, на части своей высоты расположенным в корпусе, и размещенные на шпильке с зазором одна к другой две контактные шайбы, первая из которых взаимодействует с буртиком, о т л ич а ю шийся тем, что, с целью повышения надежности, наружная поверхность корпуса имеет форму многогранника, контактная шайба, взаимодействующая с буртиком, выполнена в виде многогранного колпачка, грани которого взаимодействуют с гранями корпуса, при этом вторая шайба выполнена в виде охватывающего первую шайбу трехгранного колпачка и по меньшей мере двумя гранями взаимодействует с: гранями первой шайбы.

1361638 б ф

IuaS

Составитель Л.Масальцева

Техред M.Èîðãåíòàë Корректор В.Бутяга

Редактор В.Петраш

Тираж 697 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 6298/53

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4
