Изобретение относится к электротехнике и может быть использовано при автоматизированных контрольно-испытательных работах. Цель изобретения - повышение точности контактирования и расширение диапазона применимости контактного устройства. На основании 1 корпуса с помощью винта закреплена цилиндрическая головка 2. На головку со скользящей посадкой вдоль плоскости основания и по боковой поверхности головки насажено кольцо 9, на торцовой поверхности которого нарезана канавка 10 по архимедовой спирали. Под головкой 2 и кольцом 9 соосно с их центральным отверстием 4 расположена конусная втулка 14, насаженная со скользящей посадкой по внутренней боковой поверхности основания 1 корпуса . По образующей втулки 14 нарезана канавка 15 по конической спирали. На основании расположена дополнительная коническая головка 17 с центральным отверстием. На конической поверхности головки 17 выполнены углубления 18 i для размещения дополнительных контактных элементов - штырей 19. 1 ил | (Л 19 19 1 21 11 20 ц Ю 9 00 а: сз СЛ 00 29 N 15 16 П 25

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСИИХ

РЕСПУБЛИК (19) (11) 1658 А2 (1) 4 Н 01 R 41/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ ю 9

З797 2t 77 20

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

Н A BTOPCHOMY СВИДЕТЕЛЬСТВУ (61) 1081713 (21) 3993598/24-07 (22) 20.12,85 (46) 23.12.87. Бюл. Р 47 (71) Всесоюзный научно-исследовательский проектно-конструкторский институт технологии электрических машин малой мощности и Грузинский политехнический институт им. В.И.Ленина (72) И.П.Гамкрелидзе, М.З.Гургенидзе, Г.А.Майсурадзе, Г.М.Глонти и Л,Н.Комиссарова (53) 621.3.047 (088.8) (56) Авторское свидетельство СССР

¹ 1081713, кл. Н 01 R 41/00, 1983. (54) КОНТАКТНОЕ УСТРОЙСТВО (57) Изобретение относится к электротехнике и может быть использовано при автоматизированных контрольно-испытательных работах. Цель изобретения— повышение точности контактирования и расширение диапазона применимости контактного устройства. На основанпи

1 корпуса с помощью винта закреплена цилиндрическая головка 2. На головку со скользящей посадкой вдоль плоскости основания и по боковой поверхности головки насажено кольцо 9, на торцовой поверхности которого нарезана канавка 10 по архимедовой спирали. Под головкой 2 и кольцом 9 соосно с их центральным отверстием 4 расположена конусная втулка 14, насаженная со скользящей посадкой по внутренней боковой поверхности основания 1 корпуса. По образующей втулки 14 нарезана канавка 15 по конической спирали. На основании расположена дополнительная коническая головка 17 с центральным отверстием. На конической поверхности головки 17 выполнены углубления 18 для размещения дополнительных контактных элементов — штырей 19. 1 ил.

136165

Изобретение относится к электротехнике в части контактных устройств и является усовершенствованием устройства по авт.св. Р 1081713.

Цель изобретения — повышение точности контактирования и расширение диапазона применимости за счет обеспечения возможности использования при автоматизированных контрольно- 10 испытательных работах и увеличения информации в процессе контактирования о состоянии контактной поверхности.

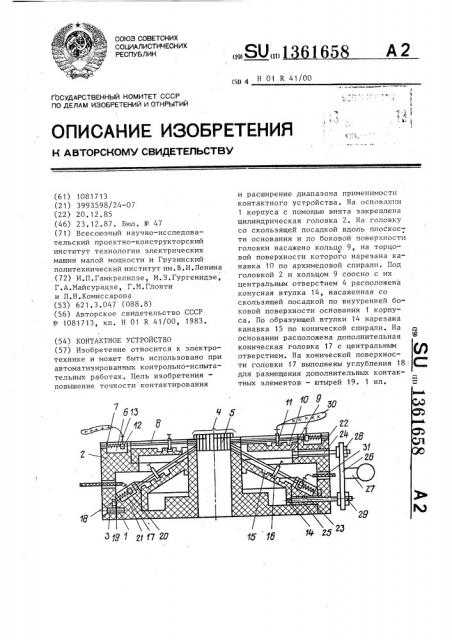

На чертеже показано контактное устройство, разрез. 15

Контактное устройство содержит выполненный из диэлектрического материала корпус с основанием 1 и закрепленной на нем цилиндрической головкой 2 посредством винта 3 (для 20 регулировки смещения головки 2 относительно основания), снабженные центральным отверстием 4 для размещения коллектора 5. Торцовая поверхность головки 2 выполнена с радиаль- 25 ными углублениями 6, в свою очередь снабженными радиальными сквозными отверстиями 7 на своих торцах для размещения контактных элементов-штырей 8. Количество углублений 6 равно 30 количеству ламелей исследуемого коллектора 5. На головку 2 со скользящей посадкой вдоль плоскости основания и по боковой поверхности головки

2 насажено кольцо 9, на торцовой поверхности которого нарезана канавка

10 по архимедовой спирали.

В ней по всей окружности канавки

10 на равных расстояниях друг от друга (пропорциональных.межцентровому расстоянию коллекторных Пластин) расположены поводковые стопоры 11, а в радиальных углублениях 6 цилиндрической головки 2 со стороны центрального отверстия 4 расположены упорные стопоры 12, подпружиненные пружинами 13.

Пружины 13 размещены между упорными стопорами 12 и задними стенками радиальных углублений 6, причем между упорными стопорами 12 и передними стенками радиальных углублений 6 имеется зазор, обеспечивающий возможность проверки коллекторов различных диаметров.

Поводковые 11 и упорные 12 стопоры выполнены в виде бруска, снабженного взаимно перпендикулярными отверстиями, Через поперечные отверсР

8 2 тия поводковых стопоров 11, отверстия 7, пружины 13 и поперечные отверстия упорных стопоров 12 продеты контактные элементы-штыри 8 с возможностью возвратно-поступательного перемещения, а продольные отверстия снабжены резьбой с винтом для застопорения штырей 8.

Устройство дополнительно снабжено расположенной под цилиндрической головкой 2 и кольцом 9 соосно с их центральным отверстием 4 конусной втулкой 14, которая насажена со скользящей посадкой по внутренней боковой поверхности основания 1 корпуса. По образующей конической поверхности конусной втулки 14 нарезана канавка 15 по конической спирали. В ней на равных расстояниях друг от друга (пропорциональных межцентровым расстояниям коллекторных пластин) расположены дополнительные поводковые стопоры 16. Кроме того, основание снабжено дополнительной конической головкой 17 с центральным отверстием.

Конусная поверхность головки 17 имеет образующую, параллельную образующей конусной втулки 14, причем втулка 14 расположена также по скользящей посадке и по конической головке

17. На конической поверхности головки 17 выполнены углубления 18 со сквозными отверстиями на своих торцах для размещения дополнительных контактных элементов-штырей 19. Число углублений 18 соответствует числу ламелей исследуемого коллектора 5. В углублениях 18 со стороны центрального отверстия 4 расположены допол.— нительные упорные стопоры 20, подпружиненные пружинами 21. Последние размещены между стопорами 20 и задними стенками углублений 18, а между стопорами 20 и передними стенками углублений 18 имеется зазор.

Дополнительные поводковые 16 и упорные 20 стопоры выполнены аналогично стопорам 11 и 12 и совместно с пружинами 21 (аналогичными пружинам 13) предназначены для обеспече- . ния возвратно-поступательного перемещения дополнительных контактных элементов-штырей 19, продетых через поперечные отверстия стопоров 16 и

20, а их продольные отверстия снабжены резьбой с винтом для стопорения штырей 19.

1361658

Основание 1 снабжено пазами 22 и 23, расположенными под углублениями 6 и 18 соответственно в плоскостях, перпендикулярных оси центрального отверстия 4 для размещения в них шпилек 24 и 25.

Кольцо 9 и конусная втулка 14 объединены планкой 26 с ручкой 27 посредством гаек 28 и 29. К упорным 10 стопорам 12 и 20 подсоединены электрические выводные концы 30 и 31 соответственно.

Цилиндрическая головка 2 установлена с возможностью.ее смещения (с 15 помощью винта 3) относительно основания 1 на половину расстояния по окружности между осями радиальных углублений 6 на торцовой поверхности цилиндрической головки корпуса, что 2р соответствует такому же смещению штырей 8 и 19 и их смещению на полшага межламельного расстояния исследуемого коллектора.

Устройство работает следующим об- 25 разом. о

При различных методах измерений в контактном устройстве может быть использовано последовательное или одновременное включение групп штырей 30

8 и 19. При одновременном нахождении в контакте со всеми ламелями коллектора 5 всех штырей 8 и 19 направление спиральных канавок 10 и 15 одинаково.

При последователъном контактировании штырей направления спиралей противоположны, До загрузки коллектора 5 в центральное отверстие 4 головка 2 с помощью винта 3 сдвигается относитель- 40 но основания 1 на половину расстояния по окружности между осями радиальных углублений 6 на торцовой поверхности цилиндрической головки корпуса, что обеспечивает смещение на такое же . 4б расстояние штырей 8 и 19 друг относительно друга и соответствует половине шага межламельного расстояния исследуемого коллектора. При этом в начальный момент работы штыри 8 и 19 находятся в нейтральном положении за пределами центрального отверстия 4.

Затем коллектор 5 загружается в отверстие 4 без предварительной ориентации его ламелей по отношению к штырям 8 и 19. Поворачивают ручку 27 от среднего положения в сторону, соответствующую направлению спиралей канавок и обеспечивающую с помощью пружин 13 и упорных стопоров 12 ввод, например, штырей 8 в контакт с ламелями коллектора 5, при этом (в случае последовательного включения) штыри 19 с помощью поводковых стопоров

16 и конусной спирали 15 удаляются от ламелей коллектора 5. При повороте ручки 27 от среднего положения в противоположную сторону происходит обратное, штыри 8 выводят из контакта, а штыри 19 вводятся в контакт с ламелями коллектора 5. При этом, при повороте ручки 27 в первом случае штыри 8 либо касаются ламелей коллектора 5, либо соприкасаются с межламельной изоляцией. Если штыри 8 соприкоснулись с ламелями коллектора 5.

KOHTBKT IIpBBHJIEHbIH H KOJ1s>CKTOр

5 исправлен, то между штырями 8 замыкание отсутствует. А если штыри 8 замыкаются, то коллектор 5 неисправен, Если же штыри 8 соприкасаются с межламельной изоляцией, т.е. контакт неправильный то между штырями 8 проис1

0 ходит замыкание во всех случаях, при неисправном и исправном коллекторе 5.

Во втором же случае, т.е. при повороте ручки 27 от среднего положения и другую сторону происходит аналогичное, при правильном контакте и исправном коллекторе замыкание отсутствует, а при неправильном — присутствует, один раз. При неисправном же коллекторе 5 штыри замыкаются. Поэтому, поскольку штыри 8 и 19 сдвинуты по отношению друг к другу, из двух поворотов ручки 27 по часовой или против часовой стрелки один из них всегда будет ориентированным на ламель коллектора 5, т ° е. или штыри 8, или штыри 19 соприкоснутся с ламелями коллектора 5. Таким образом, при контрольно-испытательной проверке (поворот по часовой и против часовой стрелки) от коллектора без дефекта дается сигнал Дефект только один раз, а на коллектора с дефектом — два раза.

Таким образом, использование предлагаемого устройства по сравнению с известным повышает точность контактирования за счет исключения ложных межламельных замыканий, неотличимых от истинных при неориентированной загрузке коллектора в центральное отверстие; и расширяет диапазон применимости устройства за счет обеспечения возможности его исгрльзования при

136

Составитель M.Êóçíåöoâà

Техред Л.Сердюкова

Редактор Н.Лазаренко

Корректор О. Кравцова

Заказ 6300/54

Тираж 625

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 автоматизированных контрольно-испытательных работах и увеличения информации в процессе контактирования о состоянии контактной проверхности.

Формула изобретения

Контактное устройство по авт.св.

У 1081713, отличающееся тем, что, с целью повышения точности контактирования и расширения диапазона применимости путем обеспечения возможности использования при автоматизированных контрольно-испытательных работах и увеличения информации в процессе контактирования о состоянии контактной поверхности, оно дополнительно снабжено расположенной под цилиндрической головкой и кольцом соосно с их центральным от1658

6 верстием конусной втулкой, по образующей поверхности которой нарезана канавка по конической спирали, а кор- пус снабжен дополнительной конической головкой с центральным отверстием, конусная поверхность которой имеет образующую, параллельную образующей конусной втулки, конусная втулка расположена по скользящей посадке по основанию и конической головке корпуса, на конической поверхности конической головки выполнены сквозные углубле-ния, в которые и в канавку по конической спирали введены дополнительные контактные штыри и элементы, аналогичные элементам цилиндрической головки и кольца, обеспечивающие совместное возвратно-поступательное перемещение дополнительных контактных подпружиненных штырей.
