Пазовая изоляция статора электрической машины

Пазовая изоляция статора электрической машины

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике , в частности к электроизоляционной технике. Цель изобретения - улучшение параметров машины путем повышения качества изолирования. Изоляция содержит замкнутую по периметру поперечного сечения паза гильзу, длина которой больше длины паза. Торцовые участки гильзы отогнуты по всему периметру и образуют манжеты, кромки которых замыкаются в верхней части гильзы. Манжеты обеспечивают устойчивое положение гильзы в пазу путем предотвращения их разворачивания после установки в паз. 3 ил. i (Л 00 05 о:) 00

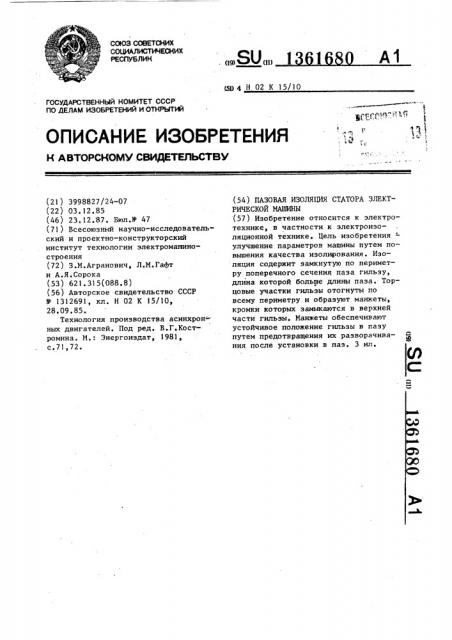

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (59 4 Н 02 К 15/10

g1 »1(«1A»7» « » ,«», !

» Ф

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ .СВИДЕТЕЛЬС1 ВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3998827/24-07 (22) 03.12.85 (46) 23.12. 87. Бюл.У 47 (71) Всесоюзный научно-исследовательский и проектно-конструкторский институт технологии электромашиностроения (72) 3.М.Агранович, Л.М.Гафт и А.Я.Сорока (53) 621.315(088.8) (56) Авторское свидетельство СССР

Ф 1312691, кл. Н 02 К 15/10, 28.09.85.

Технология производства асинхрон- ных двигателей. Под ред. В.Г.Костромина. M.: Энергоиздат, 1981, с.71,72. (54) ПАЗОВАЯ ИЗОЛЯЦИЯ СТАТОРА ЭЛЕКТРИЧЕСКОЙ МАШИНЫ (57) Изобретение относится к электротехнике, в частности к электроизоляционной технике. Цель изобретения — улучшение параметров машины путем повышения качества изолирования. Изоляция содержит замкнутую по периметру поперечного сечения паза гильзу, длина которой больше длины паза. Торцовые участки гильзы отогнуты по всему периметру и образуют манжеты, кромки которых замыкаются в верхней части гильзы. Манжеты обеспечивают устойчивое положение гильзы в пазу путем предотвращения их разворачивания после установки в паз. 3 ил.

136!680 2

За счет предлагаемой формы манжет предотвращается их разворачивание после установки в паз.

И зобретение относится к электротехнике, в частности к изоляции электрических машин.

Цель изобретения — повышение надежности изоляции.

На фиг.1 изображена пазовая изоляция; на фиг ° 2 — часть статора с установленной в паз изоляцией и проводниками обмотки; на фиг.3 — сечение 10

А-А на фиг.1.

Пазовая изоляция статора включает гильзу 1, повторяющую форму паза 2 и образующую по периметру поперечного сечения паза замкнутый контур Т

° oP 15 цовые участки гильзы отогнуты по всему периметру и образуют манжеты

3, кромки ч которых замыкаются в верхней части гильзы. Гильза обеспечивает электрическую изоляцию между се е рд чником статора 5 и витками его ежду 20 обмотки 6.

При использовании предлагаемой. пазовой изоляции жесткие, замкнутые по периметру манжеты 3 обеспечивают 25 устойчивое положение гильзы 1 в пазу 2, исключая перемещение гильзы.

При использовании изобретения повьппается качество изолирования паза статора, благодаря чему возможно создать электрические машины с укороченными лобовыми частями обмотки статора, которые обладают улучшенными характеристиками.

Формула изобретения

Пазовая изоляция статора электрической машины, включающая замкнутую по периметру поперечного сечения паза гильзу, продольные кромки которой расположены в верхней части паза и отогнуты внутрь, о т л и ч а ю щ а— я с я тем, что, с целью повьппения надежности и изоляции, указанная гильза выполнена с манжетами, образованными путем отгибания ее торцовых участков по всему периметру контура поперечного сечения.

Фиг. 1

1361680

Фиг.2
