Поисковый демодулятор сигналов с угловой модуляцией

Поисковый демодулятор сигналов с угловой модуляцией

Иллюстрации

Показать все

Реферат



Изобретение относится к технике связи и радиотехнике и может быть использовано для помехоустойчивого приема сигналов с угловой модуляцией в приемниках, работающих в условиях фпуктационных и/или импульсных помех. (Л 00 О5 О сд

1705 А1

СОЮЗ СОБЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) (5D 4 Н 03 D 7/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3616912/24-09 (22) 08.07 .83 (46) 23.12.87. Бюл. № 47 (72) В,В.Неронов (53) 621.726.078 (088.8) (56) Системы фазовой автоподстройки частоты с элементами дискретизации.

Под ред. В.В.Шахгильдяна. М.: Связь, 1979, с. 193, рис. 5-37. (54) ПОИСКОВЫЙ ДЕМОДУЛЯТОР СИГНАЛОВ

С УГЛОВОЙ МОДУЛЯЦИЕЙ (57) Изобретение относится к технике связи и радиотехнике и может быть использовано для помехоустойчивого приема сигналов с угловой модуляцией в приемниках, работающих в условиях флуктационных и/или импульсных помех.

1361

Цель изобретения — увеличить помехоустойчивость устройства. Устройство содержит кольцо фазовой автоподстройки частоты ФАПЧ ), образованное соеди-. ненными последовательно первым фазовым детектором 3, усилителем 9 постоянного тока, электронным ключом 13, запоминающим элементом 15, сумматором

7, управляемым генератором 8. Между выходом первого фазового детектора

3 и вторым входом сумматора включен цифровой интегратор, образованный соединенными последовательно первым компаратором 4, реверсивным счетчиком

5 и цифроаналоговым преобразователем

6. К счетному входу реверсивного счетчика подключен через электронный ключ 14 генератор 1 тактовых импульсов. Все в целом образует поисковый демодулятор с дискретно-непрерывной

ФАПЧ. „чя повышения помехоустойчивости предусмотрены обнаружитель помехи, образованный соединенными последовательно амплитудным детектором 10 и вторым компаратором 11 и включенный между входом устройства и первым входом элемента И 12, а так же схема фиксации захвата, образованная соединенными последовательно вторым фазовым детектором 18, узкополосным фильтром 17 нижних частот, третьим компаратором 16 и включенная между входом первого фазового детектора 3 и вторым входом элемента И 12, Вход первого фазового детектора 3 соединен с входом устройства через элемент

2 задержки, Выход управляемого генератора 8 соединен с гетеродинным входом второго фазового детектора 18 через фазосдвигатель 19 на Т/2. 1 ил, Изобретение относится к радиотехнике и технике связи и может быть использовано для помехоустойчивого приема сигналов с угловой модуляцией в приемниках, работающих в условиях флуктуационных или импульсных помех.

Цель изобретения — увеличение помехоустойчивости устройства.

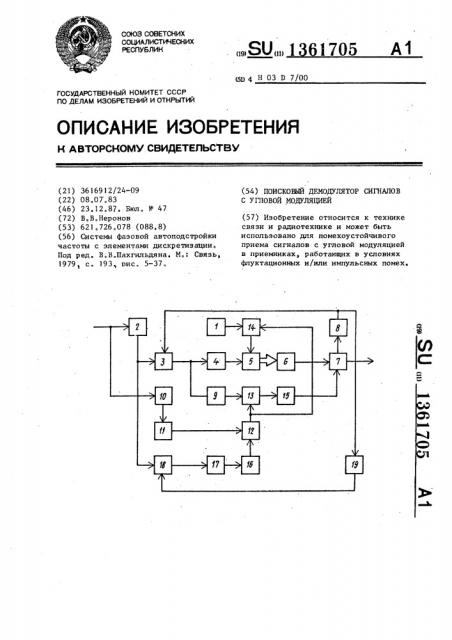

На чертеже представлена функциональная схема устройства.

Поисковый демодулятор сигналов с угловой модуляцией содержит генератор 1 тактовых импульсов, последовательно соединенные элемент 2 задержки, первый фазовый детектор 3, первый компаратор 4, реверсивный счетчик 5, цифроаналоговый преобразователь (ЦАП) 6, сумматор 7 и управляемый генератор 8, подключенный своим выходом к гетеродинному входу первого фазового детектора, к выходу которого подключен вход усилителя 9 постоянного тока.

С входом устройства соединен амплитудный детектор 10, подключенный через последовательно соединенные второй компаратор 11, элемента И 12 к управляющим входам первого 13 и второго 14 электронных ключей. Пер5

?0

30 вый электронный ключ включен между выходом усилителя постоянного тока и входом запоминающего элемента 15, а второй электронный ключ — между генератором тактовых импульсов и реверсивным счетчиком, К второму входу элемента И подключен выход элемента задержки через соединенные последовательно третий компаратор 16, узкополосный фильтр 17 нижних частот и второй фазовый детектор 18.

Фазосдвигатель 19 на /2 включен между выходом управляемого генератора и гетеродинным входом второго фазового детектора.

Устройство работает следующим образом, При отсутствии сигнала на входе устройства осуществляется режим поиска, При этом первый компаратор 4 формирует одно из двух состояний своего выхода, вследствие чего реверсивный счетчик 5 ведет счет импульсов генератора 1 тактовых импульсов только в одном направлении, в результате чего реверсивный счетчик 5 периодически изменяет свое состояние от нулевого до максимального, В этом случае на выходе ЦАП 6 формируется асимметричная пила с частотой повторе-(1361705 ния, равной частоте генератора 1 тактовых импульсов, деленной на емкость реверсивного счетчика 5.

При отсутствии полезного сигнала кольцо фазовой автоподстройки частоты .ФАПЧ 1 устройства замкнуто, поскольку режим работы первого 13 и второго 14 электронных ключей выбран 10 таким образом, что при нулевом логическом уровне на входах управления указанных ключей они замыкают цепь, в которую включены, а при отсутствии полезного сигнала на управляющих вхо- 15 дах первого 13 и второго 14 электронных ключей присутствует именно уровень логического нуля ввиду нулевого состояния выхода элемента

И 12, Последнее объясняется тем, что 20 выход третьего компаратора 16 имеет состояние логического нуля при шумовом сигнале на его входе, поступающем на этот вход при отсутствии полезного сигнала или отсутствии его захвата устройством. Такой режим работы каждого компаратора обеспечивается надлежащим выбором его порога (под порогом компаратора следует понимать второй из сравниваемых сигналов, ко в 30 торый берется постоянным, а первым сравниваемым сигналом является его входной сигнал, т,е. компараторы устройства представляют собой по существу пороговые элементы).

Величина эоны поиска полезного леднем случае сигнал управляемого генератора 8 находится в квадратуре с полезным сигналом на выходе элемента 2 задержки, а благодаря фазосдвигателю 19 на Т/2 сигнал на гетеродинном входе второго фазового де— тектора 18 находится в фазе (или противофазе) с сигналом на другом входе второго фазового детектора 18, при этом сигнал на выходе второго фазового детектора 18 увеличивается, порог третьего компаратора 16 будет превышен и на выходе третьего компаратора 16 будет присутствовать уровень логической единицы.

Постоянная времени узкополосного фильтра 17 нижних частот устройства значительно превосходит длительность импульсов шума, благодаря чему при действии импульсов шума сохраняется уровень логической единицы на выходе третьего компаратора 16. При наличии логической единицы на обоих входах элемента И 12 на его выходе формируется уровень логической единицы, при этом первый 13 и второй 14 электронные ключи размыкают цепи, в которые они включены. При этом прекращается подача тактовых импульсов от генератора 1 тактовых импульсов на счетный вход реверсивного счетчика 5 и отключается выход усилителя 9 постоянного тока от входа запоминающего элемента 15, Таким образом, на время действия импульсов шума осуществляется запоминание напряжения на входе запоминающего элемента 15, в ЦАП 6 и, спедовательно, на выходе сумматора 7, которое существовало в указанных точках устройства в момент, предшествовавший скачку амплитуды из-за импульсного шума., При надлежащем выборе элемента 2 задержки (величины задержки) и быстродействия амплитудного детектора 10, второго компаратора 11, элемента И 12, электронных ключей 13 и 14 существенно уменьшается влияние сигнала по частоте определяется крутизной управления управляемого генератора 8 и амплитудой пилы на выходе сумматора 7. При наличии полезно- 40 го сигнала в зоне поиска система дискретно-непр ерывной ФАПЧ обеспечивает демодуляцию сигнала с высоким качеством за счет точной настройки на среднюю частоту полезного сигнала 4В благодаря астатизму устройства, который минимизирует мгновенную величину фазовой ошибки при приеме модулированного сигнала. Система автоматической регулировки усиления (АРУ) В0 в усилителе промежуточной частоты (УПЧ) приемника обеспечивает постоянство входного сигнала на входе устройства, а амплитудный детектор IO устройства обнаруживает импульсный шум на его входе, являющийся следствием импульсных помех и . скачков фазы в входном сигнале устройства из-за воздействия аномального шума.

В случае превышения выходным сигналом амплитудного детектора 10 порога второго компаратора 11 на выходе последнего формируются единичные импульсы, поступающие на вход элемента И 12, на втором входе которого уже присутствует уровень логической . единицы, поступающий от третьего компаратора 16 в случае работы в режиме захвата полезного сигнала. В прс1361705 импульсных помех, что позволяет уменьшить пороговое отношение сигнал — шум.

Составитель P. Сукачев

Редактор П.Гереши Техред М.Дидык Корректор M.t11àðîøè

Заказ 6303/56 Тираж 900 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб,, д.4/5

Производственно-полиграфическое предприятие, г.ужгород, ул.Проектная,4

Формула и з о б р е т е н и я

Поисковый демодулятор сигналов с угловой модуляцией, состоящий из генератора тактовых импульсов и последовательно соединенных элемента задержки, вход которого подключен к входу демодулятора, первого фазового детектора, первого компаратора, реверсивного счетчика, цифроаналового преобразователя, сумматора, выход которого подключен к выходу демодулятора и управляемого генератора, выход которого подсоединен к гетеродинному входу первого фазового детектора, выход которого подключен к входу усилителя постоянного тока, отличающийся тем, что, с целью увеличения помехоустойчивости, к входу демодулятора подключены последовагельно соединенные амплитудный детектор, второй

5 компаратор, элемент И, своим выходом подключенный к управляющим . входам двух электронных ключей, первый из которых включен между усилите-. лем постоянного тока и запоминающим элементом, выход которого соединен с вторым входом сумматора, а второй — между генератором тактовых импульсов и реверсивным счетчиком, второй вход элемента И соединен с выходом элемента задержки через соединенные последовательно третий компаратор, узкополосный фильтр нижних частот и второй фазовый детектор, гетеродинный вход которого подключен к выходу управляемого генератора через фазосдвигатель на 1Г/2,
