Устройство для лечения пародонтоза

Устройство для лечения пародонтоза

Иллюстрации

Показать все

Реферат



Изобретение относится к медицине и может быть использовано в стоматологии. Цель изобретения - расширение зоны воздействия . Устройство содержит эластичную полую полутрубку 1, источники красного света - светодиоды 2, источник электропитания , выключатель 4 и,переменный ре: зистор 5. Внутренняя сторона полутрубки I. обращенная к деснам, по всей длине вогнута , на одинаковом расстоянии друг от друга в углублении расположены светодиоды 2. Переменный резистор 5 и выключатель 4 установлены снаружи полутрубки. Концы полутрубки I соединены эластичной лентой. 1 з.п.ф-лы. 1 ил. i W 00 О5 О5 СО

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПИ.ЛИН (51)5 А61 N5 06,"с ., 1

) ьtlI+ ) ",. БИ1вА/И

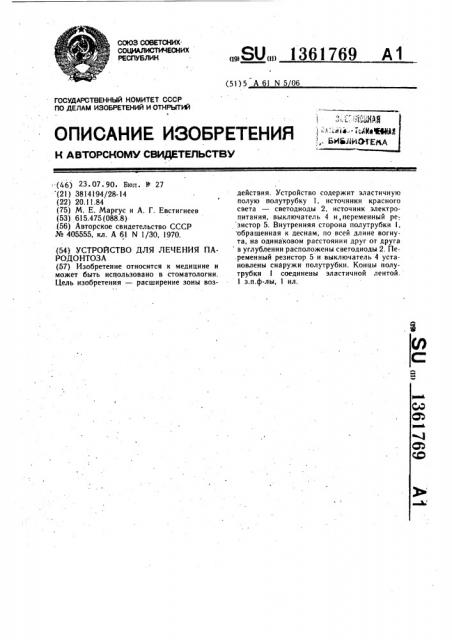

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

4 (46) 23. 07. 90. Бюл. У 27 (21) 3814194/28-14 (22) 20.11.84 (75) М. Е. Маргус и А. Г. Евстигнеев (53) 615.475 (088.8) (56) Авторское свидетельство СССР № 405555, кл. А 61 N 1/30, 1970. (54) УСТРОИСТВО ДЛЯ ЛЕЧЕНИЯ ПАРОДОНТОЗА (57) Изобретение относится к медицине и может быть использовано в стоматологии.

Бель изобретения — расширение зоны воз„„SU„„1361769 А 1 действия. Устройство содержит эластичную полую полутрубку 1, источники красного света — светодиоды 2, источник электропитания, выключатель 4 и,переменный ре-. зистор 5. Внутренняя сторона полутрубки 1, обращенная к деснам, по всей длине вогнута, на одинаковом расстоянии друг от друга в углублении расположены светодиоды 2. Пе.ременный резистор 5 и выключатель 4 установлены снаружи полутрубки. Концы полутрубки I соединены эластичной лентой.

I з.п.ф-лы, 1 ил.!

36!769

Формула изобретения вниИПИ Заказ 2490 Тираж 529 Подписное

Производственно-полиграфическое предврнятне, г. Ужгород. Ул. Проектная, 4

Изобретение относится к медицине и может быть использовано в стоматологии.

Целью изобретения является расширение зоны воздействия.

На фиг, 1 показано предлагаемое уст. ройство, общий вид; на фиг. 2 — то же, с внутренней стороны; на фиг. 3 — то же, с внешней стороны; на фиг. 4 изображена электрическая схема предлагаемого устройства.

Устройство для лечения пародонтоза содержит эластичную полую полутрубку 1, источники красного света, например светодиоды 2, источник электропитания 3, выключатель 4 и переменный резистор 5. Внутренняя сторона полутрубки 1, обращенная к деснам, по всей длине вогнута, на одинаковом расстоянии друг от друга в углублении расположены светодиоды 2. Светодиоды 2, выключатель 4, переменный резистор 5 и источник электропитания 3 образуют замкнутую электрическую цепь. Переменный резис-. тор 5 и выключатель 4 установлены снару-, 20 жи полутрубки. Концы полутрубки 1 соединены эластичной лентой 6.

Устройство для лечения пародонтоза используется следующим образом.

Эластичную полутрубку 1 надевают на зубы, предварительно растянув ее за счет эластичной ленты 6. При этом вогнутая поверхность полутрубки 1 со светодиодами .2 обращена в сторону десен. Включают излучение в диапазоне 0,61 — 0,68 мкм, генерируемое светодиодами 2. Сеанс продолжается в зависимости от возраста пациента от 1 до

2 мин, Курс лечения — 10 сеансов.

1. Устройство для лечения пародонтоза, содержащее источник красного света, отличающееся тем, что, с целью расширения зоны воздействия, источники света установлены в углублении с внутренней стороны эластичной полой полутрубки, концы которой соединены эластичной лентой.

2. Устройство по п, 1, отличающееся тем, что источниками света являются светодиоды, последовательно соединенные с выключателем, переменным резистором и источником электропитания и установленные на полутрубке.
