Распыливающее устройство

Распыливающее устройство

Иллюстрации

Показать все

Реферат



Изобретение относится к оборудованию для создания многокомпонентных потоков и может быть использовано при аэрогидродинамических исследованиях для изучения обтекания тел. Цель изобретения - обеспечение возможности создания равномерного однородного многокомпонентного потока на выходе. Для этого средство для выпуска выполнено в виде размещенных соосно на торце корпуса двух рспределительных дисков , соединенных друг с другом через уплотнительный элемент, при этом первый по направлению подачи компонентов диск выполнен с рядом концентрических обращенных к второму диску кольцевых канавок и сообщающими их поочередно с одной из камер отверстиями, а во втором диске выполнена перфорация в виде прямоточных форсунок, расположенных по концентрическим окружностям в соответствии с кольцевыми канавками и сообщающихся с последними. Кроме того, распыливающее устройство снабжено элементами для регулирования и контроля расхода и давления компонентов. 1 з.п. ф-лы, 4 ил. § (Л САЗ 05 Ю СП

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ÄÄSUÄÄ 1362501 А1 (5ц 4 В 05 В 7 00

L с .ч

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H А BTOPCKOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4138262/31-05 (22) 24.07.86 (46) 30.12.87. Бюл. № 48 (71) Институт гидромеханики АН УССР (72) О. Ф. Трошин и Л. Г. Овсиенко (53) 66.069.83 (088.8) (56) Авторское свидетельство СССР № 377130, кл. В 05 В 1/14, 1973.

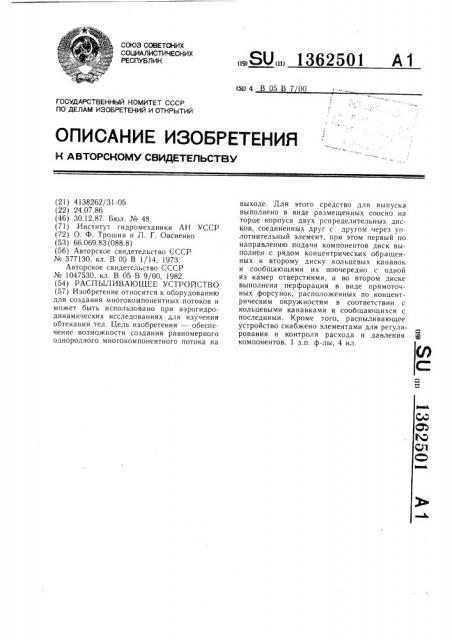

Авторское свидетельство СССР № 1047530, кл. В 05 В 9/00, 1982. (54) РАСПЫЛИВА)ОЩЕЕ УСТРОЙСТВО (57) Изобретение относится к оборудованию для создания многокомпонентных потоков и может быть использовано при аэрогидродинамических исследованиях для изучения обтекания тел. Цель изобретения — обеспечение возможности создания равномерного однородного многокомпонентного потока на выходе. Для этого средство для выпуска выполнено в виде размещенных соосно на торце корпуса двух рспределительных дисков, соединенных друг с другом через уплотнительный элемент, при этом первый по направлению подачи компонентов диск выполнен с рядом концентрических обращенных к второму диску кольцевых канавок и сообщающими их поочередно с одной из камер отверстиями. а во втором диске выполнена перфорация в виде прямоточных форсунок, расположенных по концентрическим окружностям в соответствии с кольцевыми канавками и сообщающихся с последними. Кроме того, распыливающее устройство снабжено элементами для регулирования и контроля расхода и давления ж компонентов. 1 з.п. ф-лы, 4 ил.

1362501

Изобретение относится к оборудованию для создания многокомпонентных потоков и может быть использовано при аэрогидродинамических исследованиях для изучения обтекания тел.

Цель изобретения — обеспечение возможности создания равномерного однородного многокомпонентного потока на выходе.

На фиг. 1 дано устройство, общий вид; на фиг. 2 — вид А на фиг. 1; на фиг. 3— один из вариантов выполнения камер, сечение Б — Б на фиг. 1; на фиг. 4 — то же, второй вариант выполнения камер.

Распыливающее устройство содержит корпус 1, разделенный герметичными перегородками на изолированные параллельные по потоку камеры 2. К камерам присоединены элементы 3 для контроля давления.

К магистралям 4 подачи компонентов подсоединены элементы 5 для регулирования компонентов. Распыливающее устройство также содержит средство для выпуска, выполненное в виде размещенных соосно на торце корпуса 1 двух распределительных дисков

6 и 7. Диски 6 и 7 соединены между собой через склеивающий уплотнительный элемент 8. Диск 6, являющийся первым по направлению подачи компонентов, выполнен с рядом концентрических обращенных к второму диску 7 кольцевых канавок 9 и сообщающими их поочередно с одной из камер отверстиями 10. Во втором диске 7 выполнена перфорация в виде прямоточных форсунок 11, расположенных по концентрическим окружностям в соответствии с кольцевыми канавками 9.

При необходимости корпус делится на три-четыре и более камер при двух или нескольких фазах потока, при этом возможности воздействия на параметры равномерности и однородности двухфазного или многофазного потока возрастают. Количество камер, на которые разделен корпус соответствует числу компонентов.

Устройство работает следующим образом.

Через магистрали 4 подачи компонентов и элементы 5 для регулирования расхода в параллельные камеры 2 поступает газ и жидкость под давлением, которое регистрируется элементом 3 для контроля давления. Из камер 2, которые сообщены через отверстия 10 с кольцевыми канавками 9 и через равномерно распределенные по кольцевым канавкам прямоточные форсунки 11 диска 7, компоненты вытекают струями наружу, где смешиваются и образуют многокомпонентный поток. Геометрия перфорации диска 7 и поочередное подключение канавок компонентов в радиальном направлении создает необходимую однородность потока в его поперечном сечении, уплотняющий элемент 8 между дисками 6 и 7 препятствует утечке и перетеканию компонентов между каналами.

Положительный эффект по сравнению с прототипом состоит в следующем. Устройство дает возможность смешивать в потоке как газы с жидкостями, так и несколько жидкостей или газов.

Формула изобретения

1. Распыливающее устройство, содержащее корпус, разделенный перегородками на изолированные одна от другой камеры, каждая из которых сообщена с соответствующим источником подачи компонентов, и средство для выпуска, отличающееся тем, что, с целью обеспечения возможности соз дания равномерного однородного многокомпонентного потока на выходе, средство для выпуска выполнено в виде размещенных соосно на торце корпуса двух распределительных дисков, соединенных друг с другом через уплотнительный элемент, при этом первый по направлению подачи компонентов диск выполнен с рядом концентрических, З5 обращенных к второму диску кольцевых канавок и сообщающими их поочередно с одной из камер отверстиями, а во втором диске выполнена перфорация в виде прямоточных форсунок, расположенных по концентрическим окружностям в соответст40 вии с кольцевыми канавками и сообщающихся с последними.

2. Устройство по п. 1, отличающееся тем, что оно снабжено элементами для ре гулирования и контроля расхода и давления компонентов в каждой камере.!

362501

ВиЭА

1362501

4Ь.а 4

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Редактор О. Спесивых

Заказ 5947/5

Составитель В. Ляпина

Техред И. Верес Корректор М. Шароши

Тираж 646 Подписное
