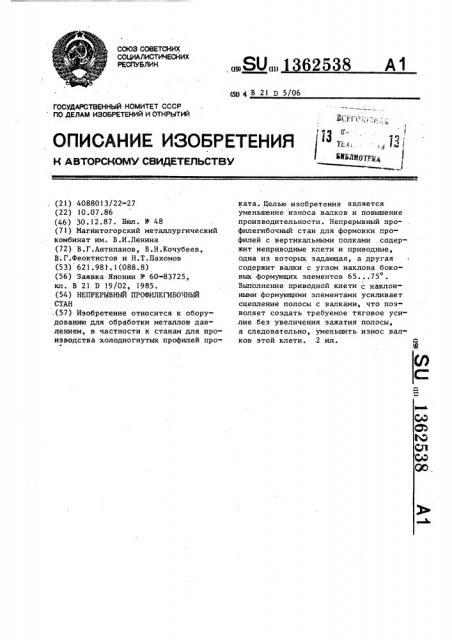

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК ур В 21 D 5/06

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

Il0 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4088013/22-27 (22) 10.07 ° 86 (46) 30.12.87. Бюл. № 48 (71) Магнитогорский металлургический комбинат им. Б.И.Ленина (72) В.Г.Антипанов, В.Н.Кочубеев, В.Г.Феоктистов и Н.Т.Пахомов (53) 621.981.1(088.8) (56) Заявка Японии № 60-83725, кл. В 21 D 19/02, 1985. (54) НЕПРЕРЫВНЫЙ ПРОФИЛЕГИБОЧНЫЙ

СТАН .(57) Изобретение относится к оборудованию для обработки металлов давлением, в частности к станам для производства холодногнутых профилей проSU„„62538 А1 ката. Целью изобретения является уменьшение износа валков и повышение производительности. Непрерывный профилегибочный стан для формовки профилей с вертикальными полками содержит неприводные клети и приводные, одна из которых задающая, а другая содержит валки с углом наклона. боковых формующих элементов 65...-75 .

Выполнение приводной клети с наклонными формующими элементами усиливает сцепление полосы с валками, что позволяет создать требуемое тяговое усилие без увеличения зажатия полосы, а следовательно, уменьшить износ валков этой клети. 2 ил.

) 362538

Изобретение относится к оборудованию для обработки металлов давлением, в частности к агрегатам (станам) для производства холодногнутых профилей проката.

Целью изобретения является уменьшение износа валков и повышение производительности непрерывного профилегибочного стана.

На фиг.1 схематично показан непрерывный профилегибочный стан для формовки профилей с вертикальными полками (например, швеллеров); на фиг.2 — клеть с боковыми формующими элементами.

Стан состоит из нескольких клетей дуо 1, содержащих рабочие валки 2 с формующими элементами. Задающая (первая) клеть 3 стана, как и клеть 4, содержащая валки с боковыми формую-, щими элементами 5, наклоненными под углом с = 60 ...75 к горизонтали, выполнены приводными (приводные валки заштрихованы, направление движения формуемой полосы показано стрелкой). Рабочие валки стана производят постепенную подгибку формуемой полосы до получения готового профиля с вертикальными полками.

Стан такого исполнения должен быть непрерывным (порезка на мерные длины производится после окончательной формовки профиля), так как при поштучном процессе профилирования невозможно формовать профили с длиной, меньшей расстояния Е между приводными клетями 3 (штуки будут застревать в неприводных клетях).

Местоположение приводных клетей на стане не может быть произвольным.

Очевидно, что задающая клеть должна быть приводной для обеспечения захода заготовки в черновые калибры.

Если вторую приводную клеть расположить слишком близко к задающей кле2 ти, то, во-первых, формуемая полоса не получит натяжения, особенно необ-, ходимого в черновых клетях, а во-avo5 рых уменьшение величины угла с может вызвать раскатку кромок полосы, что ухудшит геометрию профилей. Так как в чистовых клетях обязательно делается освобождение вертикальных элементов (полок) профиля от зажатия валками, что выполнение в качестве . второй приводной последней клети стана будет создавать сцепление полосы с валками только на горизонтальном участке калибра. Это приводит к неизбежному увеличению проскальзывания полосы в калибре, усилению зажатия ее валками, что вызывает повышение износа валков последней клети, где

2р йзнос (даже в случае всех приводных клетей) всегда больше, чем в других клетях.

Преимущество устройства обусловлено тем, что выполнение приводной

25 клети с наклонными боковыми формующими элементами валков усиливает сцепление полосы с валками, в результате чего можно создать требуемое тяговое усилие без увеличения зажатия

30 полосы, а следовательно, уменьшить износ валков этой клети.

Формула изобретения

Непрерывный профилегибочный стан

35 для формовки профилей с вертикальными полками, включающий неприводные и две приводные клети, одна из которых— задающая, содержащий валки с формую4р щими элементами, о т л и ч а ю щ и йс я тем, что, с целью уменьшения износа валков и повышения производительности, во второй приводной выполнена клеть, содержащая валки с углом наклона боковых формующих элементов в пределах 60 о 75 о

1362538
