Электропаяльник для демонтажа радиоэлементов

Электропаяльник для демонтажа радиоэлементов

Иллюстрации

Показать все

Реферат



Изобретение относится к пайке и может быть использовано в радиотехнической промышленности при производстве и ремонте аппаратуры, построенной на основе плат с печатным монтажем. Целью изобретения является повышение надежности работы и снижение трудоемкости изготовления. Электропаяльник содержит нагреватель, жало с каналом отсоса припоя, термопару для контроля температуры жала, трубопровод, соединенный через сборник продуктов распайки с полостью камеры отсоса (КО). Состоит КО из цилиндра входного клапана и выпускных отверстий. КО с поршнем и сердечником расположены ниже электромагнитной катушки. Сердечник выполнен длиннее катушки и частично погружен в ее нижнюю часть для захвата его полем катушки. Поршень снабжен устройством 12 торможения , которое выполнено в виде двух сопрягаюшихся каналов. Один канал представляет собой сквозное вертикальное отверстие , заканчиваюш,ееся с двух сторон седлами . Вдоль оси отверстия размешен шток, на концах которого установлены золотники, взаимодействуюшие с седлами. Шток связан с дугообразной пружиной, концы которой заневолены, а золотники выполнены в форме тарелок, направленных вогнутой частью в разные стороны поршня. Золотник, находящийся в штоковой части КО, выполнен притертым, а золотник под поршнем - с гарантированным зазором по отношению к седлу. Другой канал 13 соединен со штоковой полостью камеры отсоса и снабжен клапаном 14. 3 ил. 00 О5 го ел 00 фиг.}

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (Я)4 В23 3 02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

Ф е.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н Д BTOPCHOMV СВИДЕТЕЛЬСТВУ (21) 4088390/25-27 (22) 07.07.86 (46) 30.12.87. Бюл. № 48 (72) А. А. Балковой (53) 621.791.3 (088.8) (56) Авторское свидетельство СССР № 863212, кл. В 23 К 3/02, 1979. (54) ЭЛЕКТРОПАЯЛЬНИК ДЛЯ ДЕМОНТАЖА РАДИОЭЛЕМЕНТОВ (57) Изобретение относится к пайке и может быть использовано в радиотехнической промышленности при производстве и ремонте аппаратуры, построенной на основе плат с печатным монтажем. Целью изобретения является повышение надежности работы и снижение трудоемкости изготовления. Электропаяльник содержит нагреватель, жало с каналом отсоса припоя, термопару для контроля температуры жала, трубопровод, соединенный через сборник продуктов распайки с полостью камеры отсоса (КО) . Состоит

КО из цилиндра входного клапана и выÄÄSUÄÄ 1362581 А 1 лускных отверстий. КО с поршнем и сердечником расположены ниже электромагнитной катушки. Сердечник выполнен длиннее катушки и частично погружен в ее нижнюю часть для захвата его полем катушки.

Поршень снабжен устройством 12 торможения, которое выполнено в виде двух сопрягающихся каналов. Один канал представляет собой сквозное вертикальное отверстие, заканчивающееся с двух сторон седлами. Вдоль оси отверстия размещен шток, на концах которого установлены золотники, взаимодействующие с седлами. Шток связан с дугообразной пружиной, концы которой заневолены, а золотники выполнены в форме тарелок, направленных вогнутой частью в разные стороны поршня. Золотник, находящийся в штоковой части КО, выполнен притертым, а золотник под порп нем — с гарантированным зазором по отношению к седлу. Другой канал 13 соединен со штоковой полостью камеры отсоса и снабжен кл а паном 14. 3 ил.

1362581

Изобретение относится к пайке и может быть использовано в радиотехнической промышленности при производстве и ремонте аппаратуры, построенной на основе плат с печатным монтажом.

Целью изобретения является повышение надежности работы.

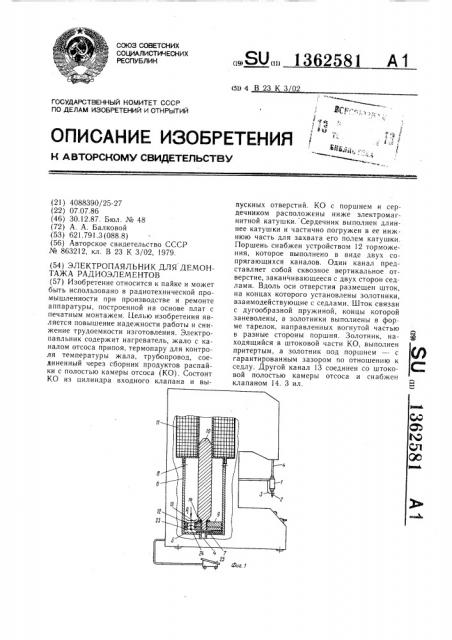

На фиг. изображено предлагаемое устройство, общий вид; на фиг. 2 — камера отсоса, разрез (с различными положениями поршня при его возврате) и график его движения; на фиг. 3 — узел на фиг. 2.

Электропаяльник содержит нагреватель 1, жало 2 с каналом отсоса припоя, термопару 3 для контроля температуры жала, трубопровод 4, соединенный через сборник продуктов распайки (не показан) с полостью 5 камеры отсоса. Камера отсоса состоит из цилиндра 6, входного клапана 7, выпускных отверстий 8. Внутри цилиндра 6 размещен поршень 9, соединенный с сердечником 10 электр ом а гн ит ной катуш ки 11.

Поршень 9 снабжен устройством 12 торможения, которое выполнено в виде канала 13, клапана 14 и канала 15. Канал 15 представляет собой сквозное отверстие с верхним 16 и нижним 17 седлами. По центру канала 15 установлен шток 18, прикрепленный к дугообразной пружине 19, концы которой заневолены в пазы 20, выполненные в стенках канала 15. На концах штока 18 установлены золотники соответственно верхний 21 и нижний 22. Верхний золотник 21 выполнен протертым к верхнему седлу 16, а нижний золотник 22 выполнен с зазором 23 по отношению к нижнему седлу 17. Причем, нижний золотник 22 выполнен с возможностью регулировки величины зазора 23 с помощью регулировочного узла 24, состоящего, например, из двух гаек, навернутых на конец штока 18. Имеется также педаль 25 управления.

Электропаяльник работает следующим образом.

В исходном состоянии входной клапан 7 закрыт, поршень 9 и сердечник 10 находятся в самом нижнем положении по отношению к катушке 11. Устройство 12 находится при этом в таком положении: верхний золотник 21 полностью открыт. канал 13 закрыт клапаном 14, нижний золотник 22 частично приоткрыт за счет зазора 23. Дугообразная пружина 19 прогнута вверх (фиг. 1 и 3). Устройство находится в первом устойчивом состоянии.

При нажатии на педаль 25 включается электромагнитная катушка 11. Сердечник 10 начинает втягиваться в катушку 11, увлекая с собой поршень 9. В начальный момент движения поршня 9 (за счет резкого рывка электромагнита 11) возникает динамическое давление встречного потока воздуха Р на тарельчатую поверхность верхнего золотника 21 и внутреннюю поверхность нижнего золотника 22 через канал 15. Под действи5

10 !

2 ем этой силы (через посредство штока 18) срабатывает пружина 19, скачком перебрасывая устройство 12 в другое устойчивое состояние (пружина 19 прогнута вниз). При этом верхний золотник 21 перекрывает канал

15 по седлу 16, а нижний золотник 22 полностью открывается. Так как канал 13 закрыт клапаном 14, а канал !5 закрывается в самом начале движения поршня 9 вверх золотником 21 по седлу 16, то в полости 5 создается разрежение, которое передается через клапан 7, трубопровод 4 в канал отсоса наконечника 2. При этом предварительно расплавленный нагревателем 1 и наконечником 2 припой втягивается в сборник припоя (не показан). Достигнув наивысшего положения сердечник 10 без шума останавливается. Торможение обеспечивается автоматически магнитными силами катушки 11 по достижении сердечником 10 положения магнитного равновесия относительно торцов катушки 11. Так как сердечник 10 выполнен длиннее катушки 11, то поршень 9, связанный с сердечником 10, останавливается на некотором расстоянии от нижнего торца катушки 11, не вызывая стука. На этом фаза всасывания заканчивается. Канал 15 с помощью золотника 21 и седла 16 остается закрытым. Закрыт также канал 13 клапаном 14. Таким образом, устройство регулирования торможением 12 полностью закрыто.

При отжатии педали 25 выключается электромагнитная катушка 11, и подвижная система (сердечник 10 и поршень 9) начинает

«падать» под действием собственного веса.

Начинается фаза возврата поршня 9 в исходное положение (положение I на фиг. 2) .

При этом встречный поток воздуха Р (на фиг. 2 указан стрелками) проходит через открытую нижнюю часть устройства 12 между золотником 22 и седлом 17, канал 15, канал 13, открывая клапан 14.

По мере движения вниз поршень 9 двигаясь ускоренно, примерно в соответствии с

$t формулой h = — — свободного падения без

2 начальной скорости, где h — путь, q ускорение свободного падения, t — время, приобретает такую скорость (участок Π— А кривой Y на фиг. 3), что в положении I (фиг. 2) сила динамического воздействия встречного потока Р на нижний тарельчатый золотник 22 оказывается достаточной для срабатывания пружины 19 и переброса ее в первое устойчивое состояние. Пружина 19 срабатывает и скачком перебрасывает устройство 12 в первое устойчивое положение, а именно: золотник 21 через посредство пружины 19 и штока 18 поднимается, открывая канал 15 по седлу 16 а нижний золотник 22 закрывается по седлу 17, оставляя некоторый зазор 23 для стравливания сжимаемого поршнем 9 воздуха. Таким образом, в положении II (фиг. 2, точка А

1362581

Фиг. Я на кривой Y) устройство 12 в основном закрывается, и с этого момента (момент ti, кривая Y на фиг. 2) начинается интенсивное торможение поршня 9 и сердечника IO. Интенсивное торможение продолжается до положения 111 или момента tq (участок А — В кривой Y на фиг. 2). К положению 111 скорость поршня 9 в основном погашается за счет сопротивления сжимаемого воздуха и, начиная с момента 4 (положение 111, точка В кривой Y на фиг. 3) осуществляется процесс

«мягкого» опускания поршня 9 в исходное положение IV за счет стравливания воздуха через зазор 23 в устройстве 12. В положении

IV (момент t4, точка С кривой Y) фаза возврата поршня 9, а вместе с ней и цикл работы электропаяльника заканчивается.

Устройство готово к новому циклу работы.

Формула изобретения

Электропаяльник для демонтажа радиоэлементов, содержащий паяльное жало, электромагнитную катушку с подпружиненным сердечником, поршень, выполненный в виде кольцевого постоянного магнита, и камеру отсоса, отличающийся тем, что, с целью повышения надежности работы, камера отсоса расположена под электромагнитной катушкой с возможностью свободного движения поршня и сердечника вниз и снабжена устройством торможения поршня, выполненным в виде расположенных в поршне вертикального и наклонного сопряженных каналов, по оси вертикального канала размещен шток с тарельчатыми золотниками, на входе и выходе выполнены седла, на боковой поверхности закреплена дугообраная пружина, жестко связанная со штоком, а нижний золотник установлен с гарантированным зазором относительно сопрягаемого с ним седла, при этом наклонный канал соединен с вертикальным каналом и посредством клапана со штоковой полостью.

1362581

Ф1ХР. 3
