Реферат



Изобретение относится к машиностроению , в частности к ручным гайковертам . Целью изобретения является повьш1ение надежности и эффективности за счет исключения заклинивания ударных пальцев. В корпусе 1 гайковерта размещены птиндель-наковальня 4 с рабочей головкой 5 и кулачками 6. На приводном валу 3 установлен ударник 7. Ударник 7 имеет (Л

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (111

1 А1 (51)4 В 25 В 21/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ (54) УДАРНЫЙ ГАЙКОВЕРТ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4075608/25-28,4078854/25-28 (22) 05.05.86 (46) 30.12.87.Вюл. 1(- 48 (71) Московское научно-производственное объединение по механизированному строительному инструменту и отделочным машинам (72) Г.А.Антипов, N.Ë.Ãåëüôàíä, Г.А.Корнильев и Я.И.Ципенюк (53) 621 .883 (088.8) (56) Авторское свидетельство СССР Ф 1119228, кл. В 25 В 21/00, 1984. (57) Изобретение относится к машиностроению, в частности к ручным гайковертам. Целью изобретения является повышение надежности и эффективности sa счет исключения заклинивания ударных пальцев. В корпусе 1 гайковерта размещены шпиндель-наковальня 4 с рабочей головкой 5 и кулачками 6. На приводном валу 3 установлен ударник 7. Ударник 7 имеет

1362615 корпус 8, жестко закрепленную на нем фигурную шайбу 9, имеющую торцовую упорную поверхность 10. Ударник 7 подпружинен пружиной 11 относительно приводного вала 3 через упорный подшипник 12 в сторону шпинделя-наковальни 4. В ударнике 7 выполнено два диаметрально расположенных отверстия 16, в которых размещены ударные пальцы 17, подпружиненные пружиИзобретение относится к машиностроению, в частности к ручным ударным гайковертам, и может быть использовано в различных отраслях промышленности и строительства для ме 5 ханизированной затяжки резьбовых соединений.

Цель изобретения — повышение надежности и эффективности за счет исключения заклинивания ударных паль1О цев.

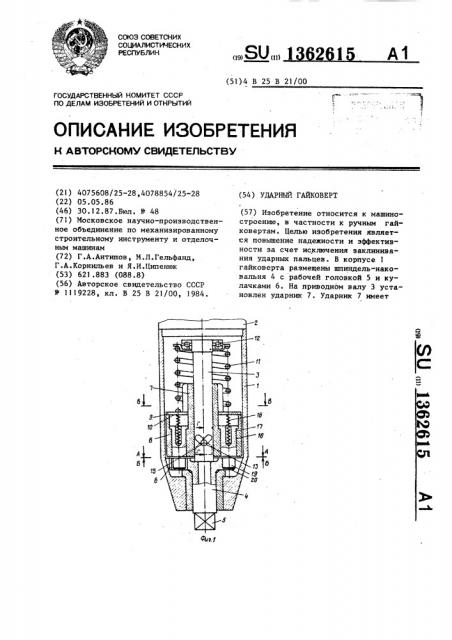

На фиг.1 показан ударный гайковерт, продольный разрез; на фиг.2 то же с поводком на фиг.3 — разЭ Э

15 рез А-А на фиг.1; на фиг.4 — разрез

Б-В на фиг,1; на фиг.5 - разрез ,В-В на фиг.1; на фиг.6 — разрез Г-Г на фиг.1.

Ударный гайковерт содержит корпус 1, размещенные в нем привод 2 с приводным валом 3, шпиндель-наковальню 4 с головкой 5 под ключ на одном конце и рабочими кулачками 6 на другом. На приводном валу 3 установ- 25 лен ударник 7, состоящий иэ корпуса 8 и жестко закрепленной на нем фигурной шайбы 9, имеющей торцовую упорную поверхность 10.

Ударник 7 подпружинен пружиной 30

11 относительно приводного вала 3 через упорный подшипник 12 в сторону шпинделя-наковальни 4. Приводной вал 3 кинематически связан с ударником 7 посредством разобщающего механизма, выполненного в виде Ч-образных канавок 13 и 14, размещенных соответственно на приводном валу 3 ударника 7 и направленных в противоположные стороны. Шарики 15 нами 18, расположенными между ударными пальцами 17 и торцовой упорной поверхностью 10. Ударные пальцы 17 имеют кулачки 19. Кулачки 19 пальцев

17 взаимодействуют с рабочими кулачками 6 шпинделя-наковальни 4, которая, вращаясь, передает крутящий момент через головку 5 на гайку затягиваемого резьбового соединения.

6 ил. взаимодействуют с V-образными канавками 13 и 14.

В ударнике 7 выполнены два диаметрально расположенных отверстия

16, в которых размещены ударные пальцы 17, подпружиненные пружинами 18, расположенными между ударными пальцами 17 и торцовой упорной поверхностью 10 ударника 7. Ударные пальцы 17 имеют ударные кулачки 19.

Ударник 7 может иметь осевую внутреннюю. направляющую поверхность см.фиг.2), в котором концентрично приводному валу 3 расположен поводок 20, подпружиненный пружиной 21 через фигурную шайбу 9 относительно ударника 7, В поводке 20 выполнены продольные пазы 22, образующие упорные поверхности 23, В двух диаметрально расположенных продольных отверстиях 16 ударника 7, установлены ударные пальцы 17, подпружиненные относительно ударника 7 через шайбы 24 пружинами 18. На концах ударных пальцев 17, обращенных к шпинделю-наковальне 4, имеются ударные кулачки 19, периодически взаимодействующие с рабочими кулачками 6 шпинделя-наковальни 4.

На каждом ударном пальце 17 выполнен обращенный к поводку 20 паз 25, образующий упорную поверхность 26.

Упорные поверхности 23 поводка 20 периодически взаимодействуют с упорными поверхностями 26 ударных пальцев 17.

Поводок 20 кинематически связан с приводным валом 3 посредством разобщающего механизма, выполненного в!

3626!5 виде V-образных канавок 13 и 14, размещенных соответственно на приводном валу 3 и поводке 20, направленных в противоположные стороны, и шарика 15, взаимодействующего с

V-образными канавками 13 и 14.

На поводке 20 закреплена шпонка, находящаяся одновременно в пазу ударника 7. Таким образом поводок 20 !р может перемещаться относительно ударника 7 в осевом направлении и имеет совместное с ним вращение.

Ударный гайковерт работает сле- . дующим образом. l5

После установки торцового ключа (не показан) на гайку затягиваемого резьбового соединения (не показана) включают привод 2, при этом вращение через приводной вал 3, V-образ- 20 ные канавки 13, шарики 15 и V-образные канавки 14 передается на ударник 7 с ударными пальцами 17.

Поскольку ударные кулачки 19 ударных пальцев 17 взаимодействуют с 25 рабочими кулачками 6 шпинделя-наковальни 4, то шпиндель-наковальня 4, вращаясь, передает крутящий момент через головку 5 под ключ (не показан) на гайку затягиваемого резьбо- Зр вого соединения (не показана). По мере завертывания гайки сопротивление вращению в резьбовом соединении возрастает и шпиндель-наковальня 4 затормаживается. В связи с этим затормаживаются во вращательном движе- 1 нии ударные пальцы 17 и ударник 7.

Так как приводной вал 3 продол-, жает вращаться, то в результате взаимодействия V-образных канавок 13, 4р шариков 15 и V-образных канавок 14 ударник 7 с ударными пальцами 17 перемещается в осевом направлении в сторону от шпинделя-наковальни 4.

Таким образом, кинетическая энер- 45 гия вращающегося приводного вала 3 преобразуется в потенциальную энергию сжатой пружины 11 ударника 7.

Затем происходит расцепление ударных кулачков 19, ударных пальцев 17 с рабочими кулачками 6 шпинделя-наковальни 4. После этого ударник

7 с ударными пальцами 17 начинает вращаться совместно с приводным валом 3. Однако осеаое перемещение ударника 7 с ударными пальцами 17 и сжатие пружины 11 будет продолжаться вследствие инерционности до тех пор, пока скорость вращения ударника 7 с ударными пальцами !7 не сравняется со скоростью вращения приводного вала 3.

Затем под действием пружины 11 ударник 7 с ударными пальцами 17 начинает перемещаться в исходное положение. В своем вращательном движении и осевом перемещении ударник 7 перекатывает шарики 15, взаимодействующие с V — образными канавками 13 и и 14.

Таким образом происходит импульсное преобразование потенциальной энергии пружины 11 в кинетическую энергию вращения ударника 7 с ударными пальцами 17.

Совместное осевое перемещение ударника 7 и ударных пальцев 17 про" должается до тех пор, пока торцовые поверхности ударных кулачков 19 ударl ных пальцев 17 не соприкоснутся с торцовыми поверхностями рабочих кулачков 6 шпинделя-наковальни 4. В этот момент во вРащательном движении участвуют ударник 7 и ударные пальцы 17, а осевое перемещение по направлению к шпинделю-наковальне 4 осуществляет только ударник 7, при этом торцовые поверхности ударных кулачков 19 ударных пальцев 17 проскальзывают по торцовым поверхностям рабочих кулачков 6 шпинделя-наковальни 4. Пружины 18, сжимаясь, создают требуемое усилие.

Это продолжается до тех пор, пока торцовые поверхности кулачков 6 шпинделя-наковальни 4 не выйдут из контакта с торцовыми поверхностями ударных кулачков 19 ударных пальцев

17.

После этого ударные пальцы 17 под действием пружин 18 перемещаются в исходное положение.

В дальнейшем ударные пальцы 17 перемещаются совместно с ударником 7 до тех пор, пока не произойдет удар, при котором кинетическая энергия разогнанных масс через ударные кулач. ки 19 ударных пальцев 17 передает ся рабочим кулачкам 6 шпинделя-наковальни 4 и далее на затягиваемое реэьбовое соединение, где преобразуется в работу затяжки, в дальнейшем — до тех пор, пока включен привод 2, удары периодически повторяются, и гайковерт работает в описанной последовательности.

5 !362б

Формула изобретения

Ударный гайковерт, содержащий корпус, размещенные в нем приводной

5 вал, шпиндель-наковальню с рабочими кулачками, установленный на приводному валу ударник, имеющий диаметральные отверстия, установленные в последних с возможностью продольно25 6 го перемещения для взаимодействия с рабочими кулачками шпинделя-наковаль" ни ударные пальцы, связанные с приводным валом, о т л и ч а ю щ и й— с я тем, что, с целью повышения эффективности и надежности, ударные

1 пальцы подпружинены относительно ударника в сторону шпинделя-наковальни.

Фиг. 2

136261 5
