Реферат



№ 136263

Класс 36

ceca . в и =, ®И,О-.jg jg

Ц,," т;.

ЭМАД,) f,.

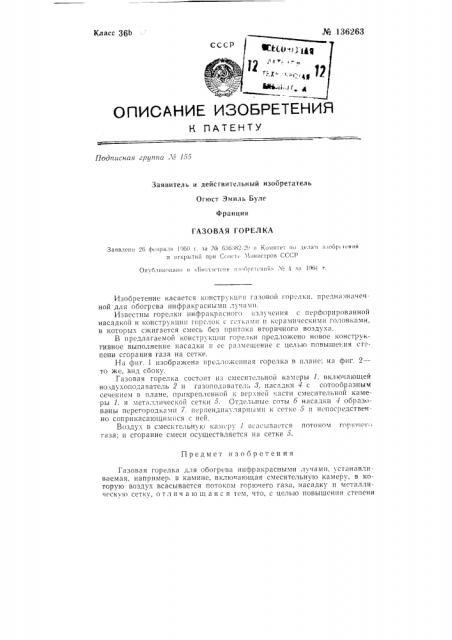

ОПИСАНИЕ l430E PETEHVIR

К ПАТЕНТУ

Подписная группа Л 155

Заявитель и действительный изобретатель

Огюст Эмиль Буле

Франция

ГАЗОВАЯ ГОРЕЛКА

Заявлено 26 февраля 1Ч60 г. ва ¹ 666662 2И в Комитеа по делам iiвоор и иии и открытий при Соил М пиетров СССР

Опхвппковаво в сБнкапетепе Ii обрет вий» ¹ 4 аа 1Жт! т.

Изобретение касается конструкции газовой гор лки, предназначечной для обогрева инфракрасными л ими, Известны горелки инфракрасного излучения с перфорированной насадкой и конструкции горелок с севками и керамическими головками, в которых сжигается смесь без приток- вторичного воздуха

В предлагаемой конструкции горелки предложено новое конструктивное выполнение насадки и ес размегцение с целгпо повышения сте-пени сгорания газа на сетке.

На фиг. 1 изображена предложенная горелка в плане; на фиг 2— то же, вид сбоку.

Газовая горелка состоит из смесительной камеры 1, включающей воздххоподаватель 2 H I азоподавате.l 8, H3cадки 4 с coTooop33HbIM сечением в плане, прикрепленной и верхней части смесительной камеры 1, и металлической сетки 5, Отдельные соты 6 насадки 4 образованы перегородками 7, перпендикулярными к сетке 5 и непосредственно соприкасающимися с ней, Воздух в смеситсльную камеру 1 BO3CI IB3CTciI потоком горючег газа; и сгорание смеси осуществляется на сетке 5.

Предмет изобретения

Газовая горелка gI H обогpcB3 HHII) > 3 lip 3cHbl!ilH,1у I3 M H, i cT3 H 3 8TH. ваемая, например, в камине, вклю1ающая смесительную камеру, в которую воздух всасывается потоком горючего газа, насадку и металлическую сетку, отл и ч а ю щ а я с я тем, что, с целью повышения степени
