Устройство для намотки и размотки спиральной оплетки из нитевидного материала

Устройство для намотки и размотки спиральной оплетки из нитевидного материала

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам для нанесения оплетки на длинномерное изделие, для поддержания от провисания, например, кабеля, шланга и т. п. и может быть использовано в станкостроении, машиностроении и авиастроении. Целью изобре6t/o 4 тения является обеспечение стабильности натяжения нитевидного материала и автоматическое отключение устройства при его сильном ослаблении или обрыве. Устройство содержит подпружиненный двуплечий рычаг 10, на одном конце которого установлен поддерживаюший нитевидный материал ролик 20, а другой конец расположен напротив микровыключателя 14 токосъемного устройства. В случае сильного ослабления или обрыва нитевидного материала рычаг 10 смешается пружиной 22 в крайнее положение до срабатывания микровыключателя 14 токосъемного устройства. При этом цепь питания привода пакета и связанного с ним обмоточного устройства размыкается . 2 ил. с 11 (Л со О5 N3 О5 СО СП

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„Я0„„1362635 А1 (50 4 В 65 Н 79 00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

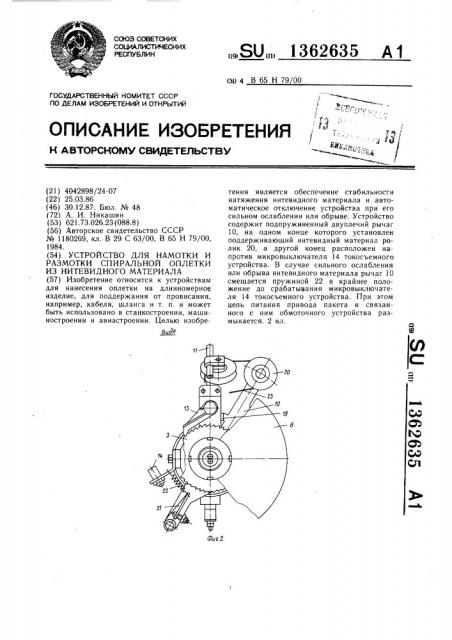

ОПИСАНИЕ ИЗОБРЕТЕНИЯ; " - ., ц/

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

Фиг.2 (21) 4042898/24-07 (22) 25.03.86 (46) 30.12.87-. Бюл. № 48 (72) А. И. Никашин (53) 621.73.026.23 (088.8) (56) Авторское свидетельство СССР № 1180269, кл. В 29 С 63/00, В 65 Н 79/00, 1984. (54) УСТРОЙСТВО ДЛЯ НАМОТКИ И

РАЗМОТКИ СПИРАЛЬНОЙ ОПЛЕТКИ

ИЗ НИТЕВИДНОГО МАТЕРИАЛА (57) Изобретение относится к устройствам для нанесения оплетки на длинномерное изделие, для поддержания от провисания, например, кабеля, шланга и т. п. и может быть использовано в станкостроении, машиностроении и авиастроении. Целью изобреGuet тения является обеспечение стабильности натяжения нитевидного материала и автоматическое отключение устройства при его сильном ослаблении или обрыве. Устройство содержит подпружиненный двуплечий рычаг

10, на одном конце которого установлен поддерживающий нитевидный материал ролик 20, а другой конец расположен напротив микровыключателя 14 токосъемного устройства. В случае сильного ослабления или обрыва нитевидного материала рычаг 10 смещается пружиной 22 в крайнее положение до срабатывания микровыключателя 14 токосъемного устройства. При этом цепь питания привода пакета и связанного с ним обмоточного устройства размыкается. 2 ил.

1362635

Изобретение относится к устройствам для нанесения оплетки на длинномерное изделие, для поддержания от провисания, например, кабеля, шланга и т. п. и может быть использовано в станкостроении, машиностроении и авиастроении.

Целью изобретения является обеспечение стабильности натяжения нитевидного материала и автоматического отключения устройства при его сильном ослаблении или обрыве.

Такое конструктивное решение обеспечивает стабильность натяжения нитевидного материала и автоматическое отключение привода пакета и обмоточного устройства при сильном ослаблении или обрыве нитевидного материала.

На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2 — вид А на фиг. l.

Устройство для намотки и размотки спиральной оплетки из нитевидного материала содержит жестко соединенную с корпусом 1 (фиг. 1) полую с буртиком оправку 2, на одном конце которой установлено храповое колесо 3, тормоз с фрикционным диском 4 и пружинящим элементом 5, катушка 6, на другом — шарнирно упорная втулка 7, на которой установлены жестко зубчатое колесо 8 реверсивного привода, корпус поводка 9 и шарнирно двуплечий рычаг 10 (фиг. 1, 2).

На корпусе поводка 9 закреплены кронштейн 11 (фиг. 1) с направляющими роликами 12, подпружиненная защелка 13 храпового колеса 3, токосъемное устройство с микровыключателем 14 (фиг. 2) и коллектором 15 (фиг. 1) на изоляторе !6. Шетка 17 и защитный экран 8 токосъемника установлены на кронштейне корпуса 1.

Двуплечий рычаг 10 снабжен упором.!9 (фиг. 2), поддерживающим роликом 20 и шарнирным кронштейном 21, связанным через пружину 22 с корпусом поводка 9.

Концы нитевидного материала 23 закреплены на катушке 6 и на тяговом тросе пакета 24 (фиг. 1).

Устройство работает следующим образом.

При намотке спиральной оплетки установленная на поводку 9 защелка 13 входит в зацепление с диском храпового колеса 3 н заставляет вращаться прижатую к нему пружинящим элементом 5 через фрикционный диск 4 катушку 6.

Поводок 9 и связанные с ним ролики 12 и 20, вращаясь, направляют спирально нитевидный материал 23 на движущийся тяговый трос пакета 24.

Переброшенный через поддерживающий ролик 20 нитевидный материал прижимает двуплечий рычаг 10 с упором 19 к корпусу поводка 9 и растягивает возвратную пружину 22.

За счет разности длины окружности катушки 6 и длины спирали на одном

Формула изобретения

Устройство для намотки и размотки

45 спиральной оплетки из нитевидного материала, содержащее корпус, оправку для .установки катушки с нитевидным материалом, поводок, тормоз с фрикционным диском для регулирования натяжения нити, храповой механизм, диск которого связан

55

10 !

30 шаге оплетки снимаемый с катушки нитевидный материал заставляет вращаться катушку с запаздыванием по отношению к вращению храпового колеса 3.

Регулирование натяжения нитевидного материала обеспечивается тормозом, включающим пружинящий элемент 5 с фрикционным диском 4.

При изменении движения тягового троса пакета 24 на противоположное связанный с ним посредством зубчатого колеса 8 поводок 9 вращается в обратном направлении. Храповой механизм размыкается.

Храповое колесо останавливается и притормаживает прижатую к нему тормозом катушку 6. Поводок 9 с направляющими роликами 12, вращаясь вокруг катушки 6, укладывает на нее освобождающиеся витки нитевидного материала. При этом за счет разности длины окружности катушки и длины спирали на одном шаге оплетки наматываемый вращающимся поводком на катушку нитевидный материал заставляет вращаться навстречу поводку катушку, прижатую тормозом к неподвижному храповому колесу. Этим обеспечивается натяжение нитевидного материала при размотке спиральной оплетки.

Кратковременное незначительное ослабление натяжения нитевидного материала в момент реверса движения пакета компенсируется пружиной 22, связанной с двуплечим рычагом 10. Величина натяжения нитевидного материала в момент реверса движения пакета настраивается регулировочным винтом кронштейна 21.

В случае сильного ослабления или обрыва нитевидного материала двуплечий рычаг смещается пружиной 22 в крайнее положение до срабатывания микровыключателя 14 токосъемного устройства с коллектором 15 и щеткой 17. При этом цепь питания привода пакета и связанного с ним обмоточного устройства размыкается. с фрикционным диском тормоза, и упорную втулку, отличающееся тем, что, с целью обеспечения стабильности натяжения нитевидного материала и автоматического отключения устройства при его сильном ослаблении и обрыве, оно снабжено двуплечим подпружиненным рычагом с роликом на одном конце, установленным на упорной втулке, токосъемным механизмом, микровыключатель которого расположен напротив

1362635

Составитель Е. Скороходов

Редактор М. Бандура Техред И. Верес Корректор С. Черни

Заказ 5952/!2 Тираж 591 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

1 !3035 Москва, )К вЂ” 35, Раушская наб., д. 4/5

Ф ектная, 4

Производственно-полиграфическое предприятие, г. Ужгород, ул. ° .роектная, другого конца двуплечего рычага, коллектор установлен на поводке коаксиально оправке, а щетка и защитный экран — на корпусе обмоточного устройства, при этом храповой и фрикционный диски установлены на оправке.
