Текстильный таз для укладки волокнистой ленты

Текстильный таз для укладки волокнистой ленты

Иллюстрации

Показать все

Реферат



Изобретение относится к текстильной промышленности и может быть использовано на ленточных, гребнечесальных, кардочесальных и штапелирующих машинах хлопкопрядильного производства. Целью изобретения является стабилизация процесса укладки и повышение удобства эксплуатации . Текстильный таз состоит из цилиндрической оболочки 1 с буртиками 2 и 3. Оболочка имеет пазы 4, расположенные равномерно по окружности. По краям подвижного дна 5 изготовлены радиальные выступы 6. Между выступами 6 и верхним буртиком 3 на наружной поверхности оболочки 1 установлена цилиндрическая витая пружина 7. Таз установлен на нижней вращаюш.ейся тарелке 8 с возможностью вращения относительно неподвижной верхней плиты 9 лентоукладчика. Верхняя вращающаяся тарелка 10 с воронкой-лентоводом 11, в которую подается лента 12, формирует паковку 13. Под действием образующейся паковки 13 подвижное дно 5 перемещается вниз, растягивая пружину 7, расположенную между подвижным дном 5 и плитой 9, до крайнего нижнего положения . 1 3. п. ф-лы, 5 ил. в СО 05 ю о о

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (Si) 4 В 65 Н 75 6, 54 80

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHOMV СВИДЕТЕЛЬСТВУ

:Ь

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4116586/28-12 (22) 10.09.86 (46) 30.12.87. Бюл. № 48 (75) Г. Д. Лузгин и О. А. Лузгина (53) 677.053.8 (088.8) (56) Патент США № 2598738, кл. 19/159, 1952. (54) ТЕКСТИЛЬНЫЙ ТА3 ДЛЯ УКЛАДКИ ВОЛОКНИСТОЙ ЛЕНТЫ (57) Изобретение относится к текстильной промышленности и может быть использовано на ленточных, гребнечесальных, кардочесальных и штапелирующих машинах хлопкопрядильного производства. Целью изобретения является стабилизация процесса укладки и повышение удобства эксплуатации. Текстильный таз состоит из цилиндрической оболочки 1 с буртиками 2 и 3.

„„SU„„1362700 А 1

Оболочка имеет пазы 4, расположенные равномерно по окружности. По краям подвижного дна 5 изготовлены радиальные выступы 6. Между выступами 6 и верхним буртиком 3 на наружной поверхности оболочки 1 установлена цилиндрическая витая пружина 7. Таз установлен на нижней вращающейся тарелке 8 с возможностью вращения относительно неподвижной верхней плиты 9 лентоукладчика. Верхняя вращающаяся тарелка 10 с воронкой-лентоводом 11, в которую подается лента 2, формирует паковку 13. Под действием образующейся паковки 13 подвижное дно 5 перемещается вниз, растягивая пружину 7, расположенную между подвижным дном 5 и плитой 9, до крайнего нижнего положения. 1 з. п. ф-лы, 5 ил.

1362700

Изобретение относится к текстильной промышленности и может быть использовано на ленточных, гребнечесальных, кардочесальных и штапелирующих машинах хлопкопрядильного производства.

Целью изобретения являются стабилизация процесса укладки и повышение удобства эксплуатации.

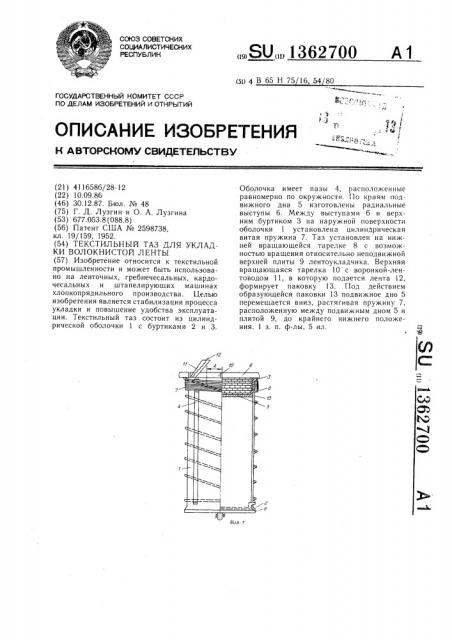

На фиг. 1 показана схема конструкции таза с чашеобразным дном, установленного в лентоукладчике; на фиг. 2 — текстильный таз с плоским дном; на фиг. 3— то же, вид сверху; на фиг. 4 — то же, оболочка собрана из сегментов, вид сверху; на фиг. 5 — сегмент.

Текстильный таз состоит из цилиндрической сплошной оболочки 1 с нижним 2 и верхним 3 буртиками. Оболочка 1 снабжена сквозными прямыми пазами 4 (по крайней мере тремя), расположенными вдоль образующей цилиндра на одинаковом расстоянии друг от друга по дуге окружности. Внутри оболочки 1 установлено с возможностью осевых перемещений соосно ей подвижное дно 5, выполненное в виде круглой чаши, обращенной дном вниз.

По краям подвижного дна 5 изготовлены радиальные выступы 6, свободно входящие в пазы 4 и выступающие за наружную цилиндрическую поверхность оболочки 1.

Между выступами 6 и верхним буртиком 3 на наружной поверхности оболочки 1 установлена соосно оболочке 1 цилиндрическая витая пружина 7. Верхний виток пружины 7 прочно закреплен на буртике 3, например приклепан, а нижний виток жестко соединен с выступами 6, например приварен или припаян. Таз установлен на нижней тарелке 8 лентоукладчика с возможностью вращения относительно неподвижной верхней плиты 9 лентоукладчика.

В этой плите 9 установлена с возможностью вращения верхняя тарелка 10 лентоукладчика с воронкой-лентоводом 11, в которую подается лента 12. Oeb тарелки 10 смещена относительно оси тарелки 8 на расстоянии А. При вращении обеих тарелок на подвижном дне формируется цилиндрическая паковка 13 ленты 12. Цилиндри. ческая оболочка может быть выполнена из сегментов 14, каждый из которых является частью одной цилиндрической оболочки, аналогичной оболочке 1. Сегменты 14 установлены с зазором 15 относительно друг друга. Ширина зазоров достаточна для свободного движения в них выступов 6.

Зазоры 15 (прямые) расположены вдоль образующей цилиндра, образованного сегментами 14. Подвижное дно выполнено в виде плоского диска 16, размещенного соосно тазу с радиальными выступами 6 по краям, входящими в зазоры 15. Сегменты 14 фиксированы к выступам 6 пружинными кольцами 17, проходящими внутри петель 18.

f5

Таз работает следующим образом.

Таз в процессе укладки расположен ,на нижней тарелке 8 лентоукладчика.

Через лентовод 11 верхней тарелки 10 в него укладывается волокнистая лента 12 в виде цилиндрической паковки 13. Поскольку пружина 7 расположена между подвижным дном 5 и буртиком 3, то между подвижным дном 5 и верхней тарелкой 10 всегда имеется свободное пространство, в которое первоначально укладывается лента 12. Расположение подвижного дна 5 ниже краев буртика 3 в начале укладки предотвращает выброс ленты за края таза.

Устраняется полностью возможность ее спутывания.

Под действием давления образующейся паковки. 13, заполняющей простраыство между подвижным дном 5 и плитой 9, подвижное дно 5 перемещается вниз, растягивая пружину 7 до крайнего нижнего положения (фиг. 1, показано пунктиром), соответствующего расположению неподвижного дна. Поскольку радиальные выступы 6 подвижного дна 5 при его движении перемещаются в прямых пазах 4, исключаются поворотные (крутильные) колебания дна 5 в его плоскости относительно оси таза, а следовательно и изменение скорости укладки ленты 12 на дно 5.

В результате стабилизируется процесс укладки; паковка 13 не содержит ложной вытяжки и выравнивается ее плотность.

Полное замещение неподвижного дна подвижным 5 в крайнем нижнем его положении повышает емкость таза. Отпадает необходимость неподвижного дна (в предлагаемом техническом решении оно отсутствует). Упрощается конструкция таза, снижается его материалоемкость.

Поскольку пружина 7 смонтирована на наружной поверхности цилиндрической оболочки 1, ее работа наблюдаема снаружи. В случае порчи витков или разрыва пружина легко заменяется новой. Существенно снижается трудоемкость эксплуатации тазов.

Изготовление пазов 4 по длине меньшими, чем длина образующей цилиндрической оболочки 1, т. е. наличие сплошных участков (перемычек) по краям оболочки 1 предотвращает ее от распадания.

В предлагаемом тазе изготовление подвижного дна 5 с радиальными выступами 6 в виде диска упрощает его конструкцию, повышает технологичность, а наличие сегментов 14 делает оболочку 1 быстроразъемной. Для ее полной разборки достаточно снять кольца 17 и пружину 7. Сегменты И в отличие от сплошного цилиндра компактно штабилируются, и хранение таких тазов или их перевозка (транспортирование) позволяет снизить занимаемые площади. При этом сегменты 14 более просты в изготовлении, нежели

1362700 сплошная цилиндрическая оболочка 1 (фиг.

2и 3).

С увеличением диаметра колец 17 (являющихся более жестким элементом по отношению к фибровому или картонному сегменту 14) на кольце 17 можно нанизывать большее число сегментов 14. Используются однотипные сегменты 14 для образования оболочки 1 разного диаметра, при этом число пазов 4 по мере увеличения числа оболочек возрастает. Расширяются функциональные возможности таза.

Таким образом, предлагаемое изобретение позволяет полностью устранить порчу ленты в процессе укладки, устранить образование ложной вытяжки и набором сегментов обеспечить различные диаметры таза.

Формула изобретения

1. Текстильный таз для укладки волокнистой ленты, содержащий цилиндрическую оболочку и подвижное дно, установленное внутри оболочки с возможностью осевого перемещения и снабженное средством его торможения, выполненным в виде пружины, расположенной снаружи таза, отличающийся тем, что, с целью стабилизации процесса укладки и повышения удобства в эксплуатации, пружина выполнена цилиндрической и расположена коаксиально относительно оболочки над подвижным дном, а цилиндрическая оболочка имеет пазы, расположенные вдоль образующей цилиндра, при этом подвижное дно имеет радиальные выступы, расположенные в пазах оболочки, для взаимодействия с пружиной.

15 2. Таз по п. 1, отличающийся тем, что пазы в цилиндрической оболочке выполнены по всей длине образующей, при этом торцы, образующих оболочку сегментов выполнены с теплообразными буртиками и имеют размещенные в них упругие кольца.

/7
